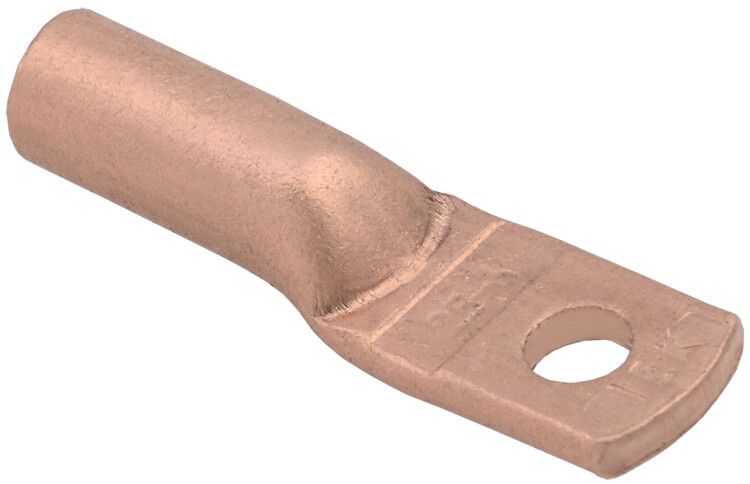

Наконечник медный ТМ 25–8–7 ГОСТ 7386 | UNP23-025-08-07 IEK

Наконечник медный ТМ 25–8–7 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания медных жил сечением 25 мм2 методом опрессовки. Этот элемент используется в силовых цепях до 10 000 В, особенно там, где важна механическая прочность и долгий срок службы - например, на шинах распределительных устройств, контактах автоматических выключателей или трансформаторах.

Назначение и область применения

Наконечник медный ТМ 25–8–7 ГОСТ 7386 применяется для создания качественного электрического соединения между многожильным или одножильным медным проводом и контактной частью оборудования. Он обеспечивает устойчивый контакт при высоких токах и предотвращает перегрев за счёт увеличенной площади соприкосновения. Подходит для установки в щитах, на выводах аппаратов защиты, в системах заземления и других местах, требующих надёжного соединения с возможностью последующего демонтажа.

Технические характеристики

• Материал: Медь - обеспечивает высокую электропроводность и термостойкость;
• Номинальное сечение провода: 25 мм2 - соответствует стандартному сечению для мощных цепей;
• Диаметр отверстия: 8 мм - позволяет использовать болты M8 или аналогичные крепёжные элементы;
• Форма контактной площадки: Кольцевая - равномерно распределяет нагрузку при затяжке;
• Рабочее напряжение: До 10 000 В - рассчитан на использование в средневолновых сетях;
• Способ монтажа: Опрессовка - требуется специальный инструмент для плотного соединения;
• Защитное покрытие: Без покрытия - материал открытый, требует контроля окружающей среды;
• Цвет: Медный - визуально отличается от алюминиевых аналогов;
• Срок службы: 30 лет - при соблюдении условий эксплуатации и правильном монтаже.

Совместимость и монтаж

Наконечник медный ТМ 25–8–7 ГОСТ 7386 совместим только с медными жилами сечением 25 мм2. Для монтажа необходимо применять гидравлический или рычажный пресс с матрицей, подходящей под этот тип наконечника. Убедитесь, что глубина запрессовки соответствует требованиям производителя - недостаточно плотное соединение вызывает нагрев, избыток давления повреждает жилу. После опрессовки проверьте качество соединения: попробуйте слегка потянуть провод - он не должен выскальзывать. Нельзя использовать сварку или пайку - это нарушает целостность материала и снижает надёжность.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386, который регламентирует форму, размеры и механические свойства медных наконечников. Применение этого стандарта гарантирует соответствие требованиям безопасности при работе в электроустановках до 10 кВ. Однако изделие не имеет сертификации по IEC/EN - поэтому рекомендовано исключительно для внутреннего рынка РФ и стран ЕАЭС.

Преимущества

• Высокая теплопроводность меди минимизирует потери энергии и риск перегрева;
• Кольцевая форма контактной площадки обеспечивает равномерную передачу усилия при затяжке болтом;
• Отсутствие покрытия делает наконечник совместимым с любыми видами смазок и антикоррозийных составов;
• Долгий срок службы - до 30 лет - снижает частоту замены и обслуживания;
• Стандартные размеры позволяют легко найти подходящие болты и гайки в наличии.

Ограничения применения

• Не алюминиевые провода - возможна гальваническая коррозия;
• Не допускается использование во внешних условиях без дополнительной герметизации - открытое медное покрытие подвержено окислению;
• Запрещён монтаж без опрессовки - просто насаживание на провод не создаёт надёжного контакта;
• Не предназначена для частых разборок - после нескольких операций опрессовки металл деформируется и теряет прочность;
• Подходит только для массивных проводящих зон - не работает с мягкими многожильными проводами без предварительной прессовки жилы.

Примеры использования

• Подключение медных шин в распределительных устройствах 6(10)/0,4 кВ;
• Присоединение клемм к выходным контактам автоматических выключателей типа АВМ или ВА ;
• Обустройство контуров заземления на подстанциях и промышленных объектах;
• Соединение кабелей с выводами трансформаторов и реакторов;
• Установка в силовые ящики станков, конвейеров и компрессоров с высокой нагрузкой.

Практические советы

• Перед монтажом зачистите жилу на длину, равную глубине гильзы наконечника - обычно около 15–20 мм;
• Выбирайте инструмент для опрессовки с метками под сечение 25 мм2 и диаметром отверстия 8 мм - используйте матрицу, указанную производителем пресса;
• На участках с повышенной влажностью или химической активностью наносите тонкий слой контактной смазки (например, ЛНИТИ-94) на место соединения - это продлит жизнь наконечнику;
• Проверяйте момент затяжки болта - для M8 обычно 10–14 Нм; переусиливать нельзя - можно треснуть корпус наконечника;
• При использовании в группах - все наконечники должны иметь одинаковый цвет и размер - чтобы избежать путаницы при диагностике.
