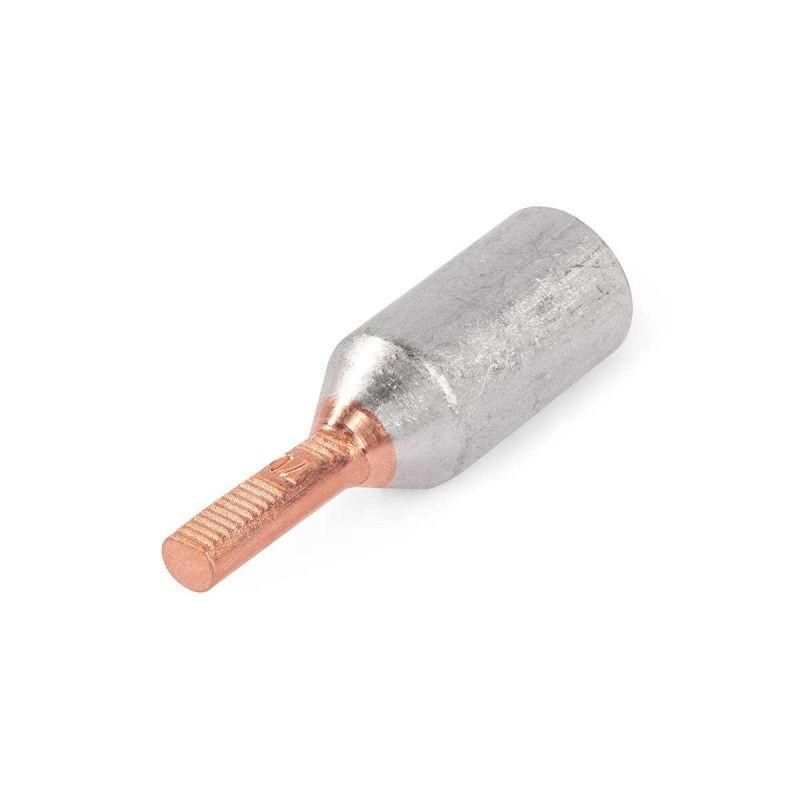

Наконечник кабельный штыревой алюмомедный НШАМ-П 70-20 (50 шт/упак) | 91881 КВТ

Наконечник кабельный штыревой алюмомедный НШАМ-П 70-20 от бренда КВТ предназначен для надёжного соединения алюминиевых кабелей и проводов СИП с выводами автоматических выключателей в распределительных щитах. Благодаря уникальной алюмомедной конструкции, этот наконечник исключает коррозию на границе контакта металлов и обеспечивает стабильную передачу тока даже при высоких нагрузках.

Назначение и область применения

Наконечник кабельный штыревой алюмомедный НШАМ-П 70-20 используется для оконцевания алюминиевых жил кабелей и самонесущих изолированных проводов (СИП) с последующим прямым подключением к клеммам автоматических выключателей. Применяется в электрощитах на вводе в здание, где требуется переход от алюминиевой линии к медным контактам защиты. Подходит для установки в бытовых, коммерческих и промышленных электроустановках с рабочим напряжением до 1 кВ.

Технические характеристики

• Тип: штыревой, односторонний
• Материал основания: электротехнический алюминий марки АД1
• Материал штыря: медь марки М1
• Сечение кабеля: 70 мм2
• Диаметр штыря: 20 мм
• Рабочее напряжение: до 1000 В
• Способ соединения металлов: фрикционная сварка - создаёт молекулярный контакт между алюминием и медью
• Конструкция: цельная, без сварных швов - исключает риск расслоения

Совместимость и монтаж

Наконечник кабельный штыревой алюмомедный НШАМ-П 70-20 совместим с автоматическими выключателями, имеющими клеммы под болт диаметром 20 мм. Для монтажа необходимо:

• Зачистить изоляцию с конца кабеля СИП на длину, соответствующую глубине гильзы
• Вставить жилу в гильзу до упора
• Обжать гильзу специальным пресс-клещами с матрицей для сечения 70 мм2
• Убедиться, что обжим равномерный, без трещин и деформаций

Не используйте обычные клещи - необходим профессиональный инструмент с правильными матрицами. Штырь уже имеет плоскую форму - он легко вставляется в клемму автомата и плотно фиксируется гайкой.

Безопасность и стандарты

Наконечник кабельный штыревой алюмомедный НШАМ-П 70-20 изготовлен в соответствии с требованиями к безопасности электрических соединений. Конструкция исключает образование гальванической пары между алюминием и медью благодаря технологии фрикционной сварки и цельному исполнению. Это снижает риск перегрева, окисления и отказа контакта. Соответствует нормам ГОСТ для соединений в сетях до 1 кВ.

Преимущества

• Отсутствие гальванической коррозии - за счёт молекулярного соединения меди и алюминия
• Высокая механическая прочность - цельная конструкция не разрушается при вибрации и температурных колебаниях
• Стабильный контакт - плоский медный штырь обеспечивает большую площадь соприкосновения с клеммой автомата
• Экономия времени - не требует дополнительных переходников или перемычек
• Подходит для частого обслуживания - штырь можно многократно отсоединять и подключать без потери качества контакта

Ограничения применения

• Не применяется для многожильных медных кабелей - предназначен только для алюминиевых жил и СИП
• Не допускается использование с клеммами меньшего диаметра - штырь 20 мм не войдёт в стандартные клеммы 16 мм
• Не рекомендован для внешней установки без корпуса - не имеет IP-защиты, работает только внутри закрытых щитов
• Не подходит для переменного тока выше 1 кВ - максимальное напряжение ограничено конструкцией

Примеры использования

• Подключение вводного кабеля СИП 70 мм2 к автомату в этажном щите дома
• Соединение алюминиевого ввода с УЗО или дифавтоматом в распределительном щите офисного здания
• Фиксация выхода из воздушной ЛЭП на входе в промышленный цех с использованием автоматического выключателя

Практические советы

• Перед обжимом проверьте соответствие сечения кабеля - 70 мм2 должны точно соответствовать внутреннему объему гильзы
• При работе с СИП удалите все слои изоляции до самого алюминиевого сердечника - остатки изоляции нарушают контакт
• После монтажа проверьте затяжку болта на штыре - недостаточно затянутый контакт нагревается, перегрузка приводит к повреждению
• Не заменяйте этот наконечник на обычные медные или алюминиевые - они вызывают коррозию и перегрев на границе металлов
• Храните в сухом месте - хотя материал устойчив, влага может попасть в щит и вызвать окисление клемм
