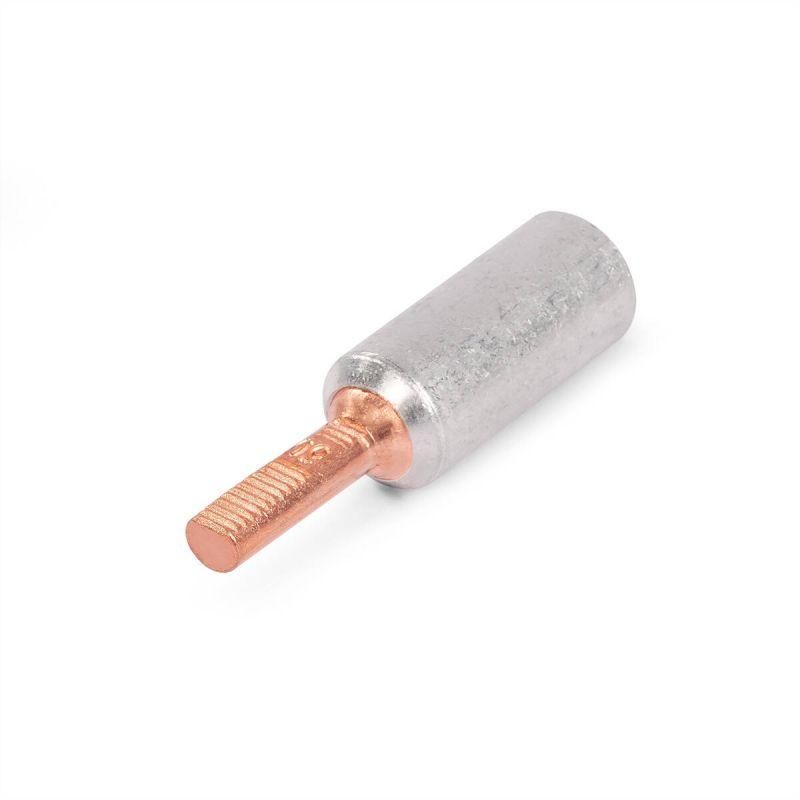

Наконечник кабельный штыревой алюмомедный НШАМ-П 50-20 (50 шт/упак) | 91880 КВТ

Наконечник кабельный штыревой алюмомедный НШАМ-П 50-20 от бренда КВТ предназначен для надёжного соединения алюминиевых кабелей и проводов СИП с выводами автоматических выключателей. Этот наконечник решает проблему перехода между алюминием и медью, обеспечивая безопасное и долговечное подключение в распределительных щитах.

Назначение и область применения

Наконечник кабельный штыревой алюмомедный НШАМ-П 50-20 используется для оконцевания алюминиевых жил кабелей и проводов СИП перед подключением к автоматическим выключателям. Особенно эффективен при монтаже вводных устройств в жилых и промышленных зданиях, где требуется прямое подключение СИП к щиту без использования дополнительных переходников. Подходит для силовых цепей до 1 кВ.

Технические характеристики

• Тип: штыревой, алюмомедный
• Сечение алюминиевой части: 50 мм2
• Размер штыря: 20 мм (диаметр)
• Материал алюминиевой части: электротехнический алюминий АД1
• Материал медного штыря: медь М1
• Способ соединения металлов: фрикционная сварка
• Рабочее напряжение: до 1 кВ
• Конструкция: цельная, несварная

Совместимость и монтаж

Наконечник кабельный штыревой алюмомедный НШАМ-П 50-20 совместим с автоматическими выключателями, имеющими зажимы под болт диаметром 20 мм. Для установки необходимо:

• Зачистить изоляцию с алюминиевого провода на длину, соответствующую глубине гильзы;
• Вставить провод в гильзу до упора;
• Обжать гильзу специальным пресс-клещами с матрицей для сечения 50 мм2;
• Подсоединить медный штырь к клемме автомата - затянуть болт моментом, рекомендованным производителем выключателя.

Не используйте обычные клещи - необходима профессиональная опрессовка для гарантии контакта.

Безопасность и стандарты

Конструкция наконечника исключает образование гальванической пары между алюминием и медью за счёт молекулярного соединения методом фрикционной сварки. Это снижает риск перегрева, окисления и разрушения контакта. Продукт соответствует требованиям к безопасности в электроустановках до 1 кВ, однако сертификаты не указаны - проверьте соответствие местным нормам при использовании в коммунальных сетях.

Преимущества

• Устраняет необходимость в переходных муфтах или клеммах - подключение происходит напрямую.
• Фрикционная сварка создаёт прочный и стабильный контакт без микрозазоров.
• Цельная конструкция предотвращает расслоение и коррозию на границе металлов.
• Плоская форма штыря увеличивает площадь контакта с клеммой автомата, снижая нагрев.
• Снижает количество точек соединения - повышает надёжность всей цепи.

Ограничения применения

• Не предназначена для многожильных алюминиевых проводов - только для однопроволочных или компактно спрессованных жил СИП.
• Не подходит для кабелей с сечением менее 50 мм2 или более - возможен перегрев или плохой контакт.
• Не использовать в условиях постоянного механического воздействия или вибрации без дополнительной фиксации.
• Не применяется в цепях переменного тока выше 1 кВ.

Примеры использования

• Ввод в частный дом: прямое подключение СИП 4×25/35/50 к вводному автомату 100–125 А.
• Электрощиты на объектах ЖКХ: замена старых клеммных колодок на более надёжные штыревые соединения.
• Промышленные установки: подключение питания к автоматам в распределительных пунктах с алюминиевыми вводными кабелями.

Практические советы

• Перед опрессовкой обязательно удалите оксидную плёнку с алюминиевой жилы - используйте наждак или специальный инструмент.
• Проверяйте посадочный диаметр штыря 20 мм - он должен свободно входить в клемму автомата без усилия.
• Не допускайте перекоса штыря при затяжке - это вызывает локальный нагрев и выход из строя.
• После монтажа проверьте температуру контакта через 1–2 часа работы под нагрузкой - при наличии перегрева немедленно остановите питание.
• Для систем с высокой влажностью или агрессивной средой дополнительно герметизируйте место соединения термоусадкой или силиконовым составом.
