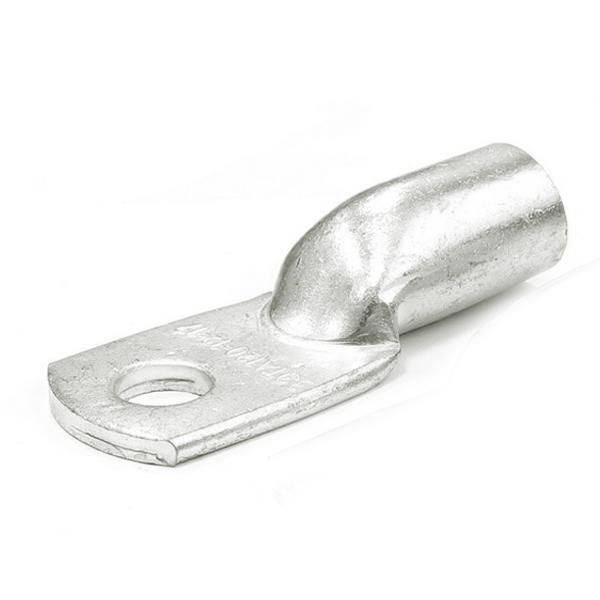

Наконечник кабельный ТА 300-20-24 опрес. ГОСТ 9581-80 алюм. TOKOV ELECTRIC TKE-TA-300-20-24

Наконечник кабельный ТА 300-20-24 опрессовочный алюминиевый ГОСТ 9581-80 от бренда TOKOV ELECTRIC предназначен для надёжного соединения алюминиевых кабелей сечением 300 мм2 с болтовыми контактами. Артикул tke-ta-300-20-24 соответствует требованиям ГОСТ 9581-80 и используется в силовых цепях высокой мощности.

Назначение и область применения

Наконечник ТА 300-20-24 применяется для оконцевания алюминиевых жил кабелей перед подключением к зажимам, шинам, коммутационным аппаратам или трансформаторам. Подходит для установки на силовые линии, распределительных устройствах, подстанциях, промышленном оборудовании и системах энергоснабжения, где требуется прочное и долговечное соединение.

Технические характеристики

• Материал: Алюминий - обеспечивает хорошую проводимость и устойчивость к коррозии в нормальных условиях эксплуатации.
• Номинальное сечение: 300 мм2 - рассчитан на кабели с алюминиевой жилой именно этого сечения.
• Форма поперечного сечения: Круглая / секторная - совместим с круглыми и секторными жилами, что позволяет использовать его с различными типами кабелей.
• Размер резьбы: М20 - подходит для болтов диаметром 20 мм, часто используемых в силовых соединениях.
• Количество отверстий: Одно - предназначено для одиночного болтового крепления.
• Цвет: Алюминий - естественный цвет материала, без покрытия.
• Стандарт: ГОСТ 9581-80 - соответствие государственному стандарту на опрессовочные наконечники.

Совместимость и монтаж

Наконечник ТА 300-20-24 монтируется методом опрессовки специальным инструментом - клещами с матрицей, подходящей для сечения 300 мм2. Перед опрессовкой необходимо зачистить жилу кабеля до нужной длины, чтобы она полностью вошла в гильзу наконечника. После опрессовки проверьте качество соединения: деформация должна быть равномерной, без трещин и перекосов. Убедитесь, что диаметр болта M20 соответствует отверстию наконечника - не допускается использование более крупных болтов.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 9581-80, который регламентирует механические и электрические параметры опрессовочных наконечников. Соответствие стандарту гарантирует безопасную работу при температуре от -40C до +70C и длительную нагрузку на ток до 630 А (для алюминиевых жил 300 мм2). Наконечник не предназначен для работы в средах с повышенной химической активностью или постоянным воздействием воды.

Преимущества

• Высокая электропроводность алюминия снижает потери энергии при передаче тока.
• Ударопрочная конструкция выдерживает вибрацию и механические нагрузки в промышленной среде.
• Одно отверстие упрощает монтаж и исключает необходимость сложной фиксации.
• Соответствие ГОСТ обеспечивает взаимозаменяемость с другими изделиями того же стандарта.

Ограничения применения

• Не рекомендуется применять в условиях постоянного контакта с водой, солеными растворами или агрессивными химикатами - алюминий подвержен коррозии в таких средах.
• Не подходит для медных жил - отличается коэффициентом теплового расширения, что может вызвать ослабление соединения.
• Не предназначен для многократного демонтажа - после опрессовки наконечник не восстанавливаем.
• Требуется точное соблюдение усилия опрессовки - недостаточное давление приведёт к плохому контакту, избыточное - к повреждению жилы.

Примеры использования

• Подключение алюминиевого кабеля 300 мм2 к шине распределительного щита на подстанции.
• Соединение выводов трансформатора с силовой шиной через болт M20.
• Завершение кабельной линии на входе в промышленный двигатель или частотный преобразователь.
• Монтаж в системах электроснабжения заводов, металлургических комплексов, водоканалов.

Практические советы

• Перед монтажом всегда проверяйте, что сечение кабеля точно соответствует 300 мм2 - использование меньшего сечения опасно, большего - невозможно.
• Выбирайте инструмент для опрессовки с матрицей, указанной для сечения 300 мм2 и типа наконечника ТА.
• После опрессовки протестируйте соединение на нагрев - при работе под нагрузкой поверхность наконечника не должна сильно греться.
• При использовании в открытых помещениях рассмотрите возможность защиты от осадков и пыли - например, установка кожуха или герметизация места соединения.
• Артикул tke-ta-300-20-24 от TOKOV ELECTRIC совместим с аналогичными изделиями других производителей, соответствующих ГОСТ 9581-80 - можно заменить при необходимости.
