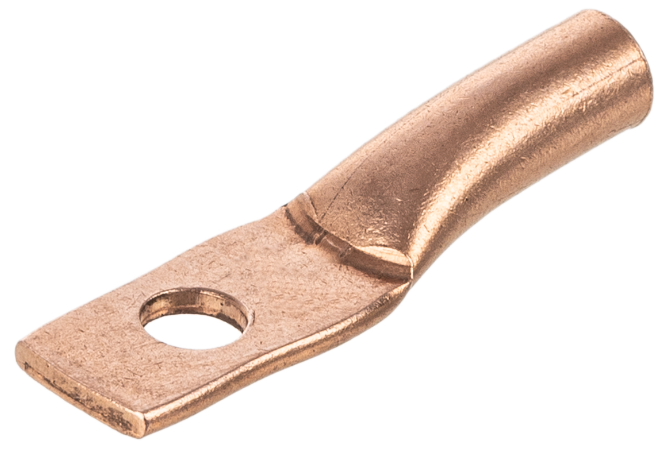

Наконечник кабельный ТМ 70-12-13 медный ГОСТ 7386-80 | Б0062584 ЭРА

Наконечник кабельный ТМ 70-12-13 медный ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных кабелей сечением до 70 мм2 и последующего подключения к шинам и зажимам оборудования. Артикул б0062584 соответствует требованиям ГОСТ 7386-80 и обеспечивает совместимость с промышленными системами до 35 кВ.

Назначение и область применения

Наконечник кабельный ТМ 70-12-13 медный ГОСТ 7386-80 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 70 мм2. Применяется для подключения кабелей к медным шинам, клеммам выключателей, автоматических рубильников, трансформаторов и другому силовому оборудованию. Подходит для установки в распределительных устройствах, на подстанциях, в промышленных цепях постоянного и переменного тока до 35 кВ.

Технические характеристики

• Поперечное сечение кабеля: 70 мм2
• Материал: медь марки М2
• Диаметр отверстия: 12 мм
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный (без угла изгиба)
• Защитное покрытие: лужёное (припой оловом для защиты от окисления)
• Количество монтажных отверстий: 1
• Класс проводника: совместим с несколькими типами жил (однопроволочные и многопроволочные)
• Исполнение: УХЛ3 - для работы в условиях повышенной влажности и температур от −40C до +40C

Совместимость и монтаж

Наконечник ТМ 70-12-13 медный ГОСТ 7386-80 требует обязательного обжима специальным инструментом - гидравлическим или механическим прессом с матрицей под диаметр 12 мм и сечение 70 мм2. Обжим должен выполняться равномерно по всей длине трубчатой части, чтобы исключить повреждение жилы и обеспечить минимальное переходное сопротивление. Кабель перед монтажом зачищается на длину, равную глубине гильзы наконечника. Лужёная поверхность позволяет выполнять пайку, если требуется дополнительная фиксация контакта.

Безопасность и стандарты

Производится в соответствии с ГОСТ 7386-80 - государственным стандартом на медные наконечники для силового оборудования. Соответствие гарантирует механическую прочность, электропроводность и долговечность при работе под нагрузкой. Климатическое исполнение УХЛ3 допускает применение в закрытых помещениях с контролируемой влажностью и перепадами температур. Не рекомендуется использование вне помещений без дополнительной защиты от осадков и прямого UV-воздействия.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М2
• Лужёное покрытие снижает риск окисления и увеличивает срок службы контакта
• Стандартный диаметр отверстия 12 мм обеспечивает совместимость с большинством болтов M10–M12
• Прямолинейная форма удобна для компактной укладки в щитах и распределительных камерах
• Совместим с различными типами медных жил - однопроволочными и многопроволочными

Ограничения применения

• Не предназначена для алюминиевых кабелей - возможен электрохимический эффект и разрушение контакта
• Не подходит для частых вибраций без дополнительной фиксации (например, на движущихся механизмах)
• Работает только при температуре выше −40C; при более низких значениях возможно хрупкое разрушение лудёного слоя
• Не следует использовать без обжима - просто вставленный наконечник не обеспечит надёжный контакт
• ГОСТ 7386-80 не предусматривает защиту от внешних воздействий - при открытой установке необходима герметизация или корпус

Примеры использования

• Подключение кабеля 70 мм2 к шине в распределительном щите 10(6)/0,4 кВ
• Присоединение медного провода к выходному зажиму трансформатора
• Завершение жилы в кабельной муфте высоковольтной линии
• Монтаж заземляющего проводника на контур заземления
• Соединение кабеля с клеммой автомата или предохранителя в промышленной цепи

Практические советы

• Перед обжимом проверьте соответствие диаметра отверстия (12 мм) и размера болта/зажима - не используйте адаптеры, они нарушают контакт
• Обязательно используйте инструмент с правильной матрицей - неправильный обжим вызывает трещины в меди и нагрев при нагрузке
• При использовании в сыром воздухе дополнительно смажьте контактную поверхность антикоррозийной пастой (например, Силикон-94)
• Для многожильных кабелей перед обжимом плотно скрутите жилы и запаяйте конец - так предотвращается расслоение
• Артикул б0062584 совпадает с другими изделиями серии ТМ от ЭРА - можно заменить аналогичным по параметрам, если есть дефицит
