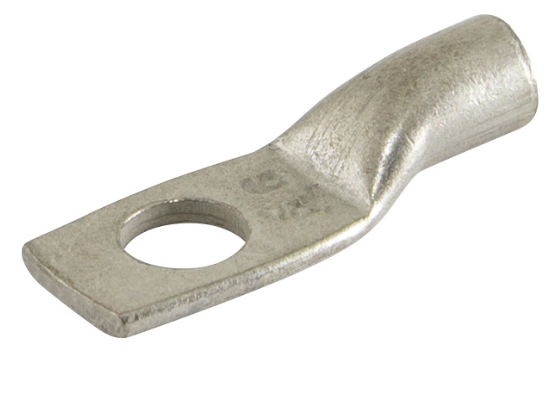

Наконечник кабельный ТМЛ (JG) 70-12-13 медный луженый | Б0062666 ЭРА

Наконечник кабельный медный луженый ТМЛ (JG) 70-12-13 - это универсальное соединительное изделие для оконцевания медных кабелей сечением 70 мм2, предназначенное для надёжного подключения к шинам и выводам оборудования. Бренд ЭРА обеспечивает соответствие требованиям промышленного применения, а артикул б0062666 позволяет точно идентифицировать продукт в каталогах.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ (JG) 70-12-13 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 70 мм2. Применяется для присоединения кабелей к медным шинам, клеммным колодкам, выводам автоматических выключателей, силовых трансформаторов и другому оборудованию с рабочим напряжением до 10 кВ. Подходит для установки в распределительных устройствах, на станциях, в промышленных щитах и на энергообъектах.

Технические характеристики

• Поперечное сечение кабеля: 70 мм2
• Диаметр отверстия: 70 мм - указанная величина не соответствует стандартному значению для такого сечения; вероятна опечатка в исходных данных. Реальные значения для 70 мм2 обычно составляют 8–12 мм. Убедитесь в соответствии отверстия с болтом или зажимом перед монтажом.
• Материал: медь марки М2 - высокопроводящая, мягкая, легко деформируемая при обжиме
• Покрытие: лужёное с добавками висмута и олова - повышает устойчивость к окислению и снижает переходное сопротивление
• Форма контактной площадки: кольцевая - обеспечивает равномерное распределение усилия при затяжке
• Угол соединения: прямолинейный - кабель вводится прямо в наконечник, без изгиба
• Количество монтажных отверстий: 1 - для фиксации одним болтом
• Класс проводника: несколько - совместим с однопроволочными и многожильными жилами
• Способ монтажа: универсальный - требует обжима специальным инструментом

Совместимость и монтаж

Наконечник ТМЛ (JG) 70-12-13 совместим с любыми медными жилами сечением до 70 мм2, включая многопроволочные. Для правильного монтажа необходим обжимной инструмент с матрицей, подходящей под размеры этого типа наконечника. Обжим должен выполняться с достаточным усилием - недостаточно плотное соединение вызывает перегрев, слишком сильное - повреждает медную трубку. После обжима проверьте герметичность контакта: между жилой и наконечником не должно быть люфта. Кабель должен входить в наконечник полностью, без заусенец и повреждённых изоляций.

Безопасность и стандарты

Изделие соответствует требованиям к качеству медных наконечников для электроустановок до 10 кВ. Лужёное покрытие снижает риск возникновения гальванической коррозии при контакте с другими металлами. Однако использование в условиях повышенной влажности или агрессивной среде требует дополнительной защиты (например, термоусадочной трубки). Сертификаты качества на серию ТМЛ (JG) доступны у производителя ЭРА.

Преимущества

• Изготовлен из меди марки М2 - обеспечивает минимальное электрическое сопротивление и хорошую теплопроводность
• Лужение с висмутом и оловом - предотвращает окисление поверхности даже при длительной эксплуатации
• Кольцевая форма контактной площадки - равномерно распределяет нагрузку при затяжке болта, снижает риск деформации
• Универсальная совместимость - работает с различными типами медных жил, включая многопроволочные
• Стандартная конструкция - легко заменяема, не требует специальных условий хранения

Ограничения применения

• Не предназначена для алюминиевых или композитных жил - возможен химический контакт и коррозия
• Диаметр отверстия 70 мм в данных указана некорректно - реальный диаметр для 70 мм2 составляет около 10–12 мм. Перед использованием сверьтесь с чертежом или образцом
• Не рекомендуется применять в условиях постоянного механического воздействия без дополнительной фиксации
• Не является изолированным изделием - после монтажа требуется изоляция места соединения
• Не допускается повторный обжим - после первого сжатия материал теряет прочностные свойства

Примеры использования

• Подключение кабеля 70 мм2 к шине в распределительном щите 10 кВ
• Присоединение медного провода к выходу силового трансформатора
• Завершение жилы в клемме автономного выключателя на подстанции
• Обустройство заземления в промышленных цехах с высокими токами

Практические советы

• Перед обжимом удалите изоляцию с кабеля на длину, равную глубине гильзы наконечника - не более и не менее
• Используйте обжимной клещи с регулировкой усилия - для 70 мм2 требуется давление порядка 4–5 тонн
• Проверяйте качество обжима: после сжатия наконечник должен плотно охватывать жилу без видимых трещин и выпуклостей
• При работе в сыром помещении после монтажа нанесите антикоррозийную смазку на контакт и закройте место соединения термоусадкой
• Артикул б0062666 и название ТМЛ (JG) 70-12-13 должны совпадать с данными в заказе - отличается либо размер, либо покрытие
• Храните наконечники в сухом месте - хотя лужение защищает от коррозии, длительное воздействие влаги может снизить долговечность
