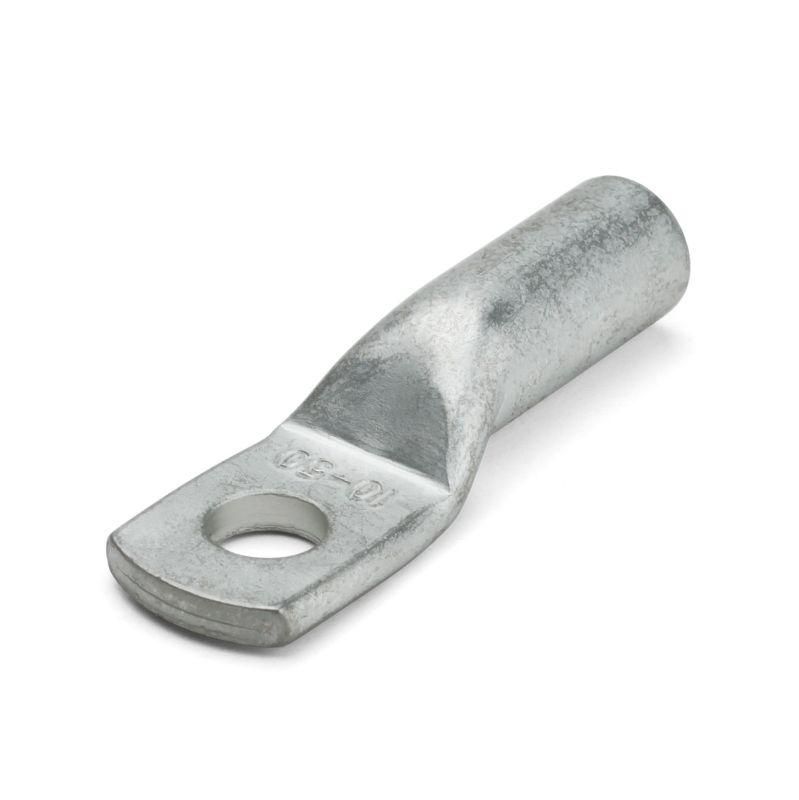

Наконечник кабельный ТМЛ(DIN) 300-12 КВТ 89392

Наконечник кабельный ТМЛ(DIN) 300-12 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 300 мм2 методом опрессовки. Артикул 89392 соответствует стандарту DIN 46235 и применяется в силовых цепях до 35 кВ - особенно там, где важна устойчивость к коррозии и долговечность соединения.

Назначение и область применения

Наконечник кабельный ТМЛ(DIN) 300-12 используется для создания прочного и токопроводящего соединения между медным кабелем и зажимом, клеммой или шиной. Подходит для установки в распределительных устройствах, трансформаторах, щитах, на выводах оборудования высокой мощности. Применяется в энергетике, промышленности, транспорте - там, где требуется надёжное соединение больших токов.

Технические характеристики

• Номинальное сечение проводника: 300 мм2
• Диаметр отверстия: 12 мм - совместим с болтами M12
• Материал: рафинированная медь марки М1 - обеспечивает низкое электрическое сопротивление
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: прямолинейный - удобен для компактной сборки
• Защитное покрытие: лужёное (олово-висмутовое) - защищает от окисления, повышает срок службы в условиях повышенной влажности
• Класс проводника: многопроволочный - подходит для гибких и жестких кабелей
• Количество монтажных отверстий: одно
• Рабочее напряжение: до 35 кВ
• Стандарт: DIN 46235 - европейский эталон качества для медных наконечников
• На трубной части нанесена двухдорожечная разметка - указывает места для опрессовки в зависимости от ширины матрицы пресса

Совместимость и монтаж

Наконечник кабельный ТМЛ(DIN) 300-12 совместим с кабелями из меди сечением 300 мм2. Для монтажа необходима специальная опрессовочная матрица, подходящая по ширине и глубине - рекомендуется использовать матрицу, указанную производителем для данного типа наконечника. Разметка на трубе позволяет точно расположить два пресса: первый - ближе к основанию, второй - дальше, чтобы обеспечить механическую прочность и герметичность соединения. После опрессовки проверьте отсутствие трещин и плотность фиксации провода внутри наконечника.

Безопасность и стандарты

Изделие соответствует стандарту DIN 46235 - один из самых строгих мировых стандартов на медные кабельные наконечники. Лужёное покрытие соответствует климатическому исполнению T2, что гарантирует работу в условиях повышенной влажности, перепадов температур и агрессивной среды. Напряжение до 35 кВ допускает применение в высоковольтных системах, однако требует соблюдения правил работы с электрооборудованием высокого класса опасности.

Преимущества

• Высокая проводимость благодаря материалу М1 - снижаются потери энергии
• Лужёное покрытие предотвращает окисление - продлевает срок службы без обслуживания
• Двухдорожечная разметка упрощает контроль качества опрессовки
• Кольцевая форма контактной площадки исключает деформацию при затяжке
• Соответствие DIN 46235 - гарантированная совместимость с оборудованием европейского производства

Ограничения применения

• Не предназначено для алюминиевых проводов - использование с алюминием вызовет гальваническую коррозию
• Не следует применять в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>150 C)
• Запрещается использовать без опрессовки - просто закручивание болтом не обеспечит достаточной механической прочности
• Не подходит для частых изгибов после монтажа - наконечник не рассчитан на динамические нагрузки

Примеры использования

• Подключение силового кабеля 300 мм2 к шине в распределительном устройстве 10–35 кВ
• Оконцевание кабеля на входе в трансформаторную подстанцию
• Соединение кабеля с заземляющей шиной в промышленном цехе
• Монтаж в системах питания крупных насосов, конвейеров, прессов

Практические советы

• Перед монтажом удалите изоляцию с кабеля на длину, соответствующую длине трубки наконечника - не оставляйте лишнюю изоляцию внутри
• Выбирайте матрицу пресса по разметке на трубке: две опрессовки обязательны для сечений выше 150 мм2
• Проверяйте соответствие диаметра отверстия (12 мм) болта или клеммы перед установкой - не используйте более тонкий или толстый крепёж
• При хранении сохраняйте наконечник в сухом месте - даже с лужёным покрытием длительное воздействие влаги может привести к помутнению
• Артикул 89392 - часть серии ТМЛ(DIN) от КВТ; другие размеры этой же серии (6–1000 мм2) можно использовать для аналогичных задач с другими сечениями
