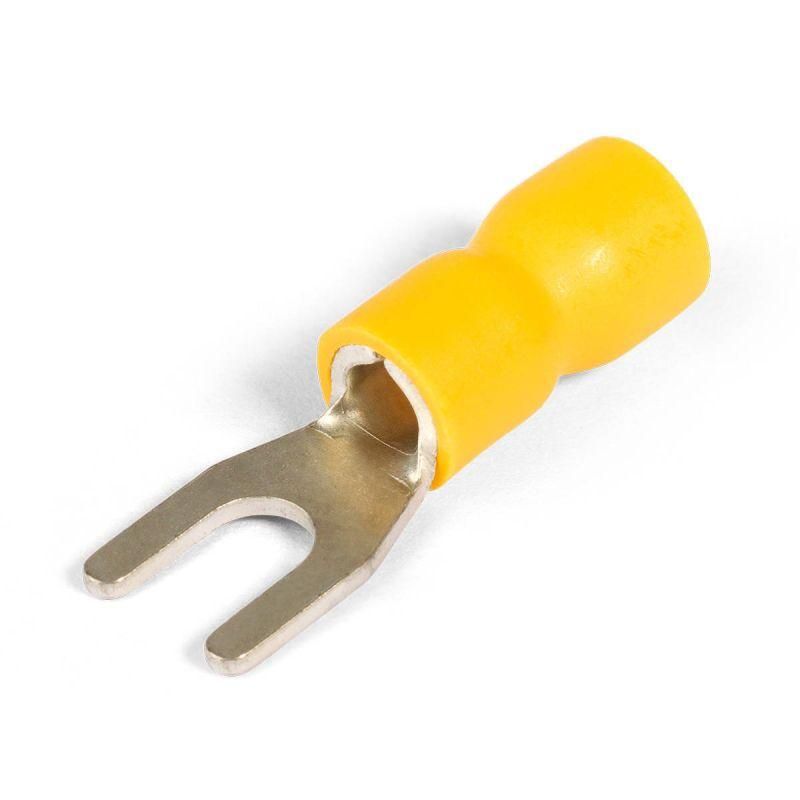

Наконечник кабельный вилочный изолированный НВИ 6.0-4 (100шт/упак) серия EasyFix |90904 | КВТ

Наконечник кабельный вилочный изолированный НВИ 6.0-4 серия EasyFix, КВТ - это надёжный компонент для быстрого и безопасного соединения многопроволочных медных проводов с винтовыми клеммами. Благодаря улучшенной конструкции и качественной изоляции, этот наконечник легко монтировать и использовать в условиях частых переключений, особенно в промышленном оборудовании.

Назначение и область применения

Наконечник кабельный вилочный изолированный НВИ 6.0-4 серия EasyFix, КВТ предназначен для оконцевания многопроволочных медных проводов сечением 2,5–6 мм2. Он используется там, где требуется надёжное и часто повторяемое подключение к клеммам - например, в распределительных щитах, панелях управления, станках, конвейерах и системах автоматизации. Благодаря вилочной форме, он идеально подходит для клемм с прямоугольными гнёздами, обеспечивая плотный контакт без необходимости полного демонтажа.

Технические характеристики

• Тип: вилочный изолированный наконечник
• Номинальное сечение провода: 2,5–6 мм2
• Диаметр отверстия: 4 мм
• Материал контакта: латунь Л63
• Покрытие контакта: электролитическое лужение
• Изоляция: поливинилхлорид (ПВХ), класс горючести V-0 по UL94
• Температурный режим изоляции: до +75 C
• Максимальное рабочее напряжение: 690 В
• Цвет изоляции: желтый
• Совместим с многопроволочными проводниками: да

Совместимость и монтаж

Наконечник кабельный вилочный изолированный НВИ 6.0-4 серия EasyFix, КВТ совместим с любыми винтовыми клеммами, имеющими отверстие 4 мм. Установка выполняется с помощью пресс-клещей - опрессовка производится **поверх** изолирующей манжеты, что исключает повреждение изоляции. Конструкция позволяет выполнять монтаж даже при ограниченном доступе. Благодаря раструбу «Easy Entry», многожильный провод легко вводится в наконечник без выпутывания. Шов на контактной трубке не сварной - это снижает риск трещин при длительной нагрузке.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ, соответствующего требованиям UL94 Class V-0 - материал не распространяет пламя при возгорании. Это делает наконечник безопасным для использования в закрытых электрошкафах и помещениях с повышенными требованиями к пожарной безопасности. Рабочее напряжение 690 В соответствует нормам для промышленного оборудования. Лужёное покрытие защищает от окисления и обеспечивает стабильную проводимость.

Преимущества

• Удобство монтажа благодаря раструбу «Easy Entry» - провод легко вставляется, даже если жилы немного рассыпаются
• Засечки внутри трубки усиливают механическое сцепление с жилой, предотвращая выскальзывание
• Расширенный диапазон сечений (2,5–6 мм2) - один наконечник заменяет несколько типоразмеров
• Не требует полного снятия с клеммы - можно просто ослабить винт для временного отключения или перекроссировки
• Жёлтая изоляция обеспечивает хорошую визуальную идентификацию

Ограничения применения

Наконечник кабельный вилочный изолированный НВИ 6.0-4 серия EasyFix, КВТ не предназначен для однопроволочных (монолитных) проводов - они плохо фиксируются в его внутренней структуре. Также не рекомендуется применять при температурах выше +75 C - изоляция теряет эластичность и может растрескаться. Не следует использовать в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - ПВХ не устойчив к таким веществам.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Соединение двигателей и датчиков на конвейерных линиях
• Переключаемые цепи в системах управления технологическими процессами
• Обслуживание силовой аппаратуры, где требуется частая проверка и перестановка проводов

Практические советы

• Выбирайте пресс-клещи с матрицей, подходящей именно для вилочных наконечников - давление должно быть равномерным, чтобы не деформировать контакт
• Проверьте, что провод полностью вошёл в трубку - видимая часть жилы после опрессовки должна быть минимальна
• При использовании в вибрационных средах дополнительно контролируйте затяжку винта - лужёный контакт может слегка «проседать»
• Не используйте этот наконечник для токов выше 30 А - хотя он рассчитан на 690 В, тепловая нагрузка зависит от сечения и условий охлаждения
• При замене старого наконечника - не забудьте про посадочный диаметр 4 мм: новый должен точно попадать в клемму
