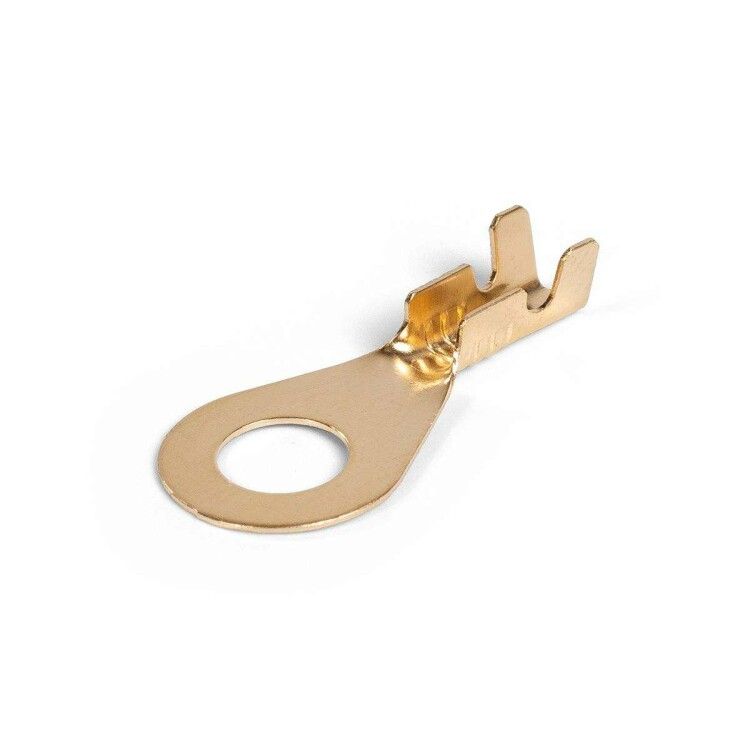

Наконечник кольцевой неизолированный НК 2,5-5 (500шт/упак) | 85673 КВТ

Наконечник кольцевой неизолированный НК 2,5-5 КВТ - это надёжный элемент для оконцевания многожильных медных проводов сечением 0,75–2,5 мм2, предназначенный для крепления на винтовых клеммах. Бренд КВТ предлагает этот компонент в упаковке по 500 штук, что удобно для массового монтажа в промышленных условиях.

Назначение и область применения

Наконечник кольцевой неизолированный НК 2,5-5 КВТ применяется для создания долговечных электрических соединений между медными проводами и клеммами оборудования. Подходит для установки в устройствах, где важна устойчивость к вибрациям, перепадам температур и частому обслуживанию. Часто используется в панелях управления, силовых щитах, станках, транспорте и системах автоматизации.

Технические характеристики

• Номинальное сечение провода: 0,75–2,5 мм2
• Диаметр отверстия: 5 мм - совместим с винтами M4–M5
• Материал: латунь Л63 - высокая проводимость и механическая прочность
• Тип контакта: кольцевой, неизолированный - требует внешней изоляции при необходимости
• Способ монтажа: опрессовка - только с использованием специального инструмента
• Рабочий температурный диапазон: от –55 C до +135 C
• Максимальное рабочее напряжение: 400 В
• Покрытие: без покрытия - не защищён от коррозии в агрессивной среде
• Совместим с многопроволочными проводниками - предотвращает распад жилы при затяжке

Совместимость и монтаж

Наконечник кольцевой неизолированный НК 2,5-5 КВТ монтируется исключительно методом опрессовки. Для этого требуется двухконтурная матрица МПК-04 от КВТ - она обеспечивает одновременную деформацию по жиле и изоляции, повышая надёжность соединения. Установка без правильного инструмента приведёт к слабому контакту или разрушению наконечника. Диаметр отверстия 5 мм позволяет закрепить его на винтах M4 и M5 - проверьте соответствие перед монтажом.

Особенности конструкции

Конструкция наконечника НК 2,5-5 КВТ включает две ключевые детали: - Поперечные засечки внутри кольца - усиливают сцепление с жилой, снижают риск проскальзывания; - Двухконтурный обжим - формирует два плотных участка: один вокруг провода, второй - на изоляционном поясе. Это особенно важно в условиях вибраций и частых термических циклов.

Преимущества

• Высокая механическая прочность благодаря латуни Л63 и двойному обжиму
• Устойчивость к широкому диапазону температур - подходит для суровых условий
• Экономичная упаковка - 500 штук в одной коробке, идеально для крупных проектов
• Стандартная форма - легко заменяемый элемент в большинстве промышленных клемм

Ограничения применения

• Не предназначен для однопроволочных (монолитных) проводов - возможен разрыв жилы
• Отсутствие защитного покрытия делает его восприимчивым к коррозии во влажной или химически активной среде
• Требуется точный подбор инструмента - использование других матриц может повредить наконечник
• Не рассчитан на напряжения выше 400 В - применение в сетях 690 В и выше запрещено

Примеры использования

• Подключение двигателей к частотным преобразователям
• Заводская сборка панелей управления на конвейерах
• Монтаж клеммных соединений в теплицах, холодильных камерах и на открытых площадках
• Обслуживание электрооборудования в металлургии, транспорте и энергетике

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - не допускайте выступающей жилы
• Используйте только матрицу МПК-04 - другие инструменты не обеспечивают нужного давления
• Проверяйте посадочный диаметр 5 мм на вашей клемме - не все винты подходят
• Если среда агрессивная (влага, соли, химикаты), используйте наконечники с никелированием или покройте место соединения герметиком
• Храните в сухом месте - латунь без покрытия может потемнеть, но это не влияет на проводимость
