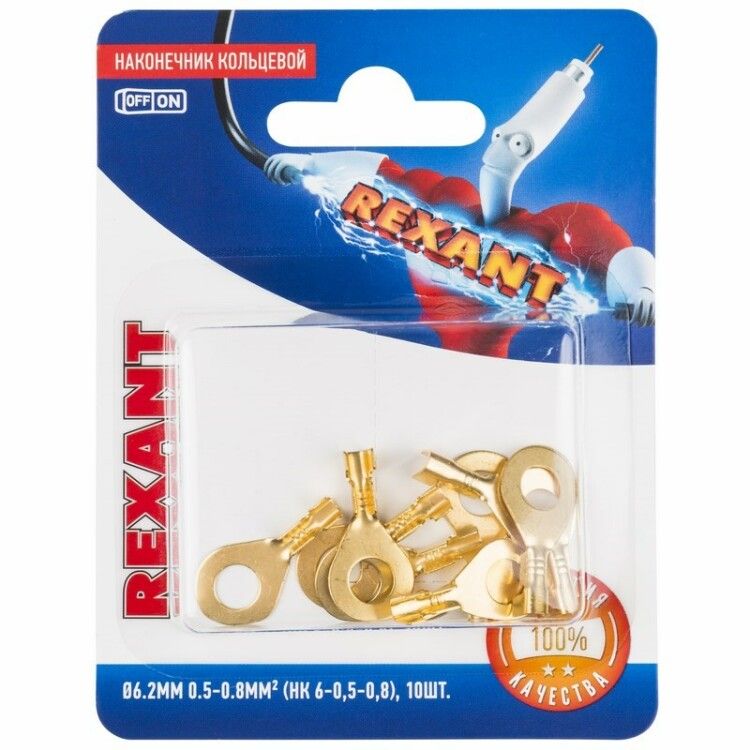

Наконечник кольцевой ø6.2мм 0.5-0.8мм² (НК 6-0,5-0,8 / DJ431-6A) (в упак. 10шт.) | 06-0424-A REXANT MEET

Наконечник кольцевой НК 6-0.5-0.8 от Rexant предназначен для надежного и многократного подключения многопроволочных медных проводов сечением 0,5–0,8 мм2 к болтовым зажимам с диаметром отверстия 6,2 мм. Этот компонент обеспечивает прочное электрическое соединение при обжиме и удобство обслуживания - достаточно ослабить винт, чтобы отсоединить провод без демонтажа всей системы.

Назначение и область применения

Наконечник кольцевой НК 6-0.5-0.8 применяется для оконцевания многопроволочных медных проводов в местах, где требуется частое отключение и подключение - например, на подвижном оборудовании, станках, щитах управления, конвейерах и тестовых стендах. Он заменяет прямую намотку провода на винт, снижает риск повреждения жил и гарантирует стабильный контакт даже при вибрациях.

Технические характеристики

• Форма контактной площадки: кольцевая
• Диаметр отверстия: 6,2 мм - совместим с винтами M3–M4
• Рабочее сечение провода: 0,5–0,8 мм2 - оптимально для слаботочных цепей и сигнальных линий
• Максимальный допустимый ток: 8 А
• Материал: медь - высокая проводимость и термостойкость
• Конструкция втулки: короткая - экономит место в плотных распределительных коробках
• Покрытие: без покрытия - требует защиты от коррозии в агрессивных средах
• Способ монтажа: обжимной - требует специальных клещей
• Упаковка: 10 штук в наборе

Совместимость и монтаж

Наконечник НК 6-0.5-0.8 совместим с болтовыми зажимами диаметром 6,2 мм. Для установки необходимо использовать обжимные клещи, подходящие для медных наконечников малого сечения. Подходящие модели: HT-301 H (арт. 12-3014, 12-3014-4), HT-301 N (арт. 12-3116), HT-301 W (арт. 12-3021, 12-3021-4). Обжим выполняют поверх изоляции провода - так сохраняется механическая прочность и предотвращается выскальзывание жил.

Безопасность и стандарты

Изделие соответствует требованиям к качеству медных наконечников для электромонтажа. Отсутствие изоляционного покрытия требует соблюдения правил безопасности: после монтажа убедитесь, что контакты не соприкасаются с другими элементами под напряжением. Применяйте в закрытых корпусах или защищенных зонах.

Преимущества

• Высокая надежность соединения благодаря однородному материалу - медь не образует оксидную плёнки, как алюминий
• Возможность многократного отключения без потери качества контакта
• Короткая втулка снижает габариты сборки - идеально для плотных щитов
• Поддержка многопроволочных проводов - исключает перелом жил при изгибе

Ограничения применения

• Не предназначена для одноцельных проводов - возможен выход из строя при некорректном обжиме
• Без защитного покрытия - не рекомендуется для открытых установок во влажных, солевых или химически активных средах
• Максимальный ток 8 А - не подходит для силовых цепей выше этого значения
• Требуется точная подгонка под диаметр винта - использование с отверстием меньше 6,2 мм затруднено

Примеры использования

• Подключение датчиков и исполнительных механизмов на автоматизированных линиях
• Электрооборудование вагонов метро и железнодорожного транспорта
• Щиты управления насосами, вентиляторами, световой сигнализацией
• Лабораторные стенды и учебные установки с частой перестановкой проводов

Практические советы

• Перед обжимом проверьте соответствие сечения провода - слишком толстый провод не войдет, слишком тонкий будет люфтить
• Используйте только рекомендованные клещи - неправильный инструмент деформирует наконечник и снижает срок службы
• Если работаете в условиях повышенной влажности, нанесите антикоррозийную смазку на контактную поверхность перед установкой
• При сборке щита помните: диаметр отверстия 6,2 мм - это стандарт под М3 или М4 винт. Убедитесь, что ваш крепёж точно соответствует этому значению
• Храните наконечники в сухом месте - медь легко окисляется при длительном воздействии воздуха и влаги
