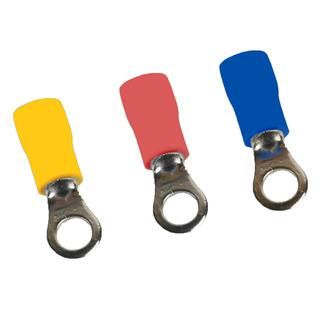

Наконечник кольцевой OptiKit T-K-PVC-5,5-4(100шт) | 278064 КЭАЗ

Наконечник кольцевой T-K-PVC-5,5-4 (упаковка 100 штук) от КЭАЗ Optima предназначен для надёжного оконцевания медных жил сечением 4–6 мм2 в электрических соединениях с винтовым зажимом. Лужёная медь и PVC-изоляция обеспечивают устойчивость к коррозии и безопасную эксплуатацию в широком диапазоне температур.

Назначение и область применения

Наконечник кольцевой T-K-PVC-5,5-4 используется для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока до 400 В. Применяется там, где требуется прочное и долговечное соединение через винтовую клемму - например, в распределительных щитах, контакторах, автоматических выключателях, станках и системах управления.

Технические характеристики

• Тип: кольцевой наконечник с изоляцией
• Номинальное сечение провода: 4–6 мм2
• Диаметр отверстия: 14 мм - совместим с винтами M5–M6
• Материал: медь, лужённая поверхность
• Изоляция: PVC, желтый цвет
• Рабочий диапазон температур: от –40 C до +80 C
• Номинальное напряжение: до 400 В
• Форма гильзы: короткая - компактная конструкция для плотных сборок
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник кольцевой T-K-PVC-5,5-4 подходит для установки на провода сечением 4–6 мм2. Для монтажа зачистите изоляцию провода на длину, соответствующую глубине гильзы, вставьте жилу в трубчатую часть и обожмите специальным инструментом - клещами с матрицей для кольцевых наконечников. После этого наконечник надевается на болт или винт диаметром 5–6 мм (соответствует отверстию 14 мм). Убедитесь, что изоляция не пережата и не повреждена при обжиме.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству и безопасности изделий КЭАЗ. Материалы соответствуют нормам для электротехнической продукции: медь обеспечивает хорошую проводимость, лужение снижает риск окисления, PVC-изоляция устойчива к механическим воздействиям и химическим средам. Напряжение 400 В позволяет использовать наконечник в бытовых, промышленных и коммерческих сетях.

Преимущества

• Лужёная медь предотвращает окисление контакта - увеличивает срок службы соединения
• PVC-изоляция защищает от случайного замыкания и механических повреждений
• Жёлтый цвет легко отличить от других типов наконечников - ускоряет диагностику и обслуживание
• Короткая форма гильзы экономит место в клеммниках и распределительных коробках
• Выдерживает экстремальные температуры - подходит для холодных и нагреваемых помещений

Ограничения применения

• Не предназначены для многожильных алюминиевых проводов - только медные жилы
• Не рекомендованы для применений выше 400 В - использование на более высоких напряжениях недопустимо
• Не подходят для частых демонтажей с нагрузкой - после нескольких разборок возможна деформация отверстия
• Обжим требует точного инструмента - некорректный обжим снижает надёжность соединения

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой
• Зажим проводов на клеммах контакторов и реле в пульте управления
• Соединение силовых проводов на двигателях и насосах в промышленном оборудовании
• Монтаж цепей управления в холодильных камерах и на открытых площадках

Практические советы

• Выбирайте наконечник строго по сечению провода - для 4–6 мм2 используйте именно этот вариант, а не аналог с меньшим или большим отверстием
• Перед обжимом проверьте, чтобы жила полностью вошла в гильзу - не допускайте выступающих проволочек
• При работе в условиях повышенной влажности или агрессивной среды дополнительно контролируйте состояние лужёного слоя
• Храните в сухом месте - хотя изоляция защищает, длительное воздействие влаги может снизить адгезию покрытия
• T-K-PVC-5,5-4 от КЭAZ Optima - часть серии OptiKit T/S; совместим с другими элементами этой линейки для стандартизированного монтажа
