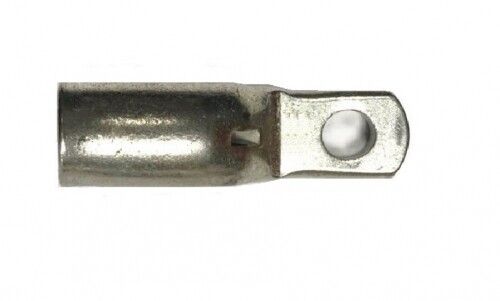

Наконечник кольцевой ТМЛ 150кв.мм под винт d10мм с узкой лопаткой ГОСТ 23981-80 (уп.10шт) DKC 2N10NP ДКС

Наконечник кабельный кольцевой с узкой лопаткой под винт d10мм, сечение 150 кв.мм. ТМЛ, ТМЛ-У, ГОСТ 23981-80 - это надёжный элемент для оконцевания многожильных медных кабелей, предназначенный для прямого подключения к автоматическим выключателям в литом корпусе. Бренд DKC (ДКС) выпускает этот наконечник в серии Quadro, обеспечивая соответствие ГОСТ 23981-80 и высокую долговечность в условиях промышленной эксплуатации.

Назначение и область применения

Этот наконечник применяется для оконцевания медных многожильных проводников сечением 150 мм2 перед подключением к клеммам автоматических выключателей, особенно в устройствах с компактным литым корпусом, где невозможно использовать расширители полюсов. Подходит для силовых цепей в щитах, на станках, конвейерах, системах управления и других объектах с высокими токовыми нагрузками. Узкая лопатка позволяет напрямую фиксировать кабель на винте M10 без дополнительных переходников.

Технические характеристики

• Форма контактной площадки: кольцевая
• Номинальное сечение проводника: 150 мм2
• Размер резьбы: M10
• Материал: медь М1
• Покрытие: лужёное (с применением висмута)
• Тип проводника: многожильный
• Способ монтажа: опрессовка
• Тип изделия: наконечник кабельный
• Тонкий фланец: да
• Изолированный: да
• Угол соединения: прямолинейный
• Смотровое отверстие: да
• Номинальный ток: 440 А

Совместимость и монтаж

Наконечник кабельный кольцевой с узкой лопаткой под винт d10мм, сечение 150 кв.мм. ТМЛ, ТМЛ-У, ГОСТ 23981-80 совместим с винтами M10 и клеммами автоматических выключателей, имеющими ограниченную ширину контакта. Для установки требуется специальный пресс для опрессовки с матрицей, соответствующей сечению 150 мм2. После опрессовки проверьте качество соединения через смотровое отверстие - оно позволяет визуально убедиться, что все жилы заполнены гильзу. Кабель должен быть плотно зажат, без выпирающих проволочек. Применяйте только инструмент, рекомендованный производителем для данного типа наконечника.

Безопасность и стандарты

Изделие соответствует ГОСТ 23981-80, который регламентирует требования к наконечникам кабельным. Лужёное покрытие повышает устойчивость к окислению и снижает риск перегрева в месте контакта. Номинальный ток 440 А гарантирует безопасную работу в сетях до 1000 В переменного тока. Соответствие стандарту обеспечивает сертифицированную механическую прочность и электрическую проводимость.

Преимущества

• Узкая лопатка (на 28% уже стандартной) позволяет подключать крупные кабели прямо к выключателям без расширителей - экономит место в щите.
• Лужёное покрытие с висмутом предотвращает коррозию и улучшает контактную проводимость даже во влажной среде.
• Смотровое отверстие даёт возможность контролировать качество опрессовки без демонтажа.
• Изолированная конструкция снижает риск случайного замыкания на соседние клеммы.
• Высокая теплостойкость меди М1 обеспечивает стабильность при длительных нагрузках.

Ограничения применения

• Подходит только для медных многожильных проводников - не используйте с алюминием или одножильными кабелями.
• Не предназначен для частых отсоединений - постоянное использование в местах с вибрацией требует дополнительной фиксации.
• Запрещено применять с винтами другого размера - M10 является обязательным условием.
• Не работает с выключателями, у которых глубина клеммы меньше 10 мм - проверяйте посадочное пространство заранее.

Примеры использования

• Подключение входного кабеля 150 мм2 к автоматическому выключателю серии S7 или Compact NSX в распределительном щите.
• Присоединение кабеля питания к выходному модулю частотного преобразователя с компактной клеммной колодкой.
• Фиксация силового провода на клемме контактора в цепи управления конвейером.
• Обвязка кабелей в промышленных пультах управления, где важна компактность и надёжность контакта.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция внутри ухудшает контакт.
• Проверяйте диаметр винта M10 - он должен свободно проходить через лопатку без усилия.
• Используйте только пресс с подходящей матрицей; некорректное давление вызывает трещины в меди или плохой контакт.
• При работе в агрессивной среде (высокая влажность, химические пары) дополнительно смазывайте контактную плоскость антикоррозийной пастой.
• Артикул 2n10np - это точный идентификатор для заказа запасных деталей. Храните несколько экземпляров этого наконечника в ремонтной службе - они часто используются в массовой замене.
