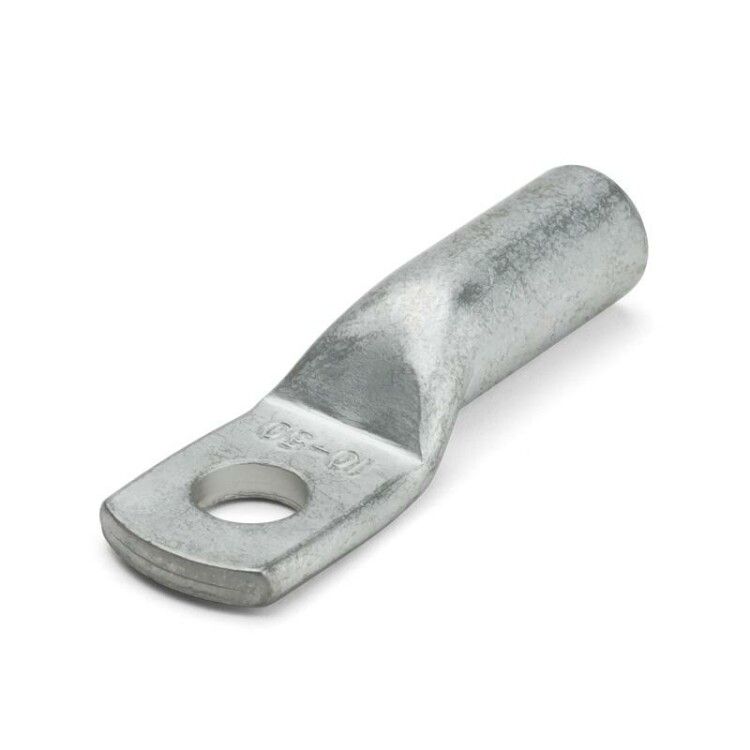

Наконечник кабельный ТМЛ DIN 150-10 150 мм² M10 КВТ 65245

Наконечник луженый медный ТМЛ DIN 150-10-17 КВТ предназначен для надёжного оконцевания медных кабелей сечением 150 мм2 методом опрессовки. Этот элемент из серии ТМЛ (DIN) обеспечивает долговечное соединение в силовых цепях до 35 кВ, особенно там, где важна устойчивость к коррозии и механическая прочность.

Назначение и область применения

Наконечник луженый медный ТМЛ DIN 150-10-17 КВТ используется для оконцевания медных жил кабелей и проводов перед подключением к зажимам, шинам, коммутационным аппаратам или трансформаторам. Применяется в распределительных устройствах, подстанциях, промышленном оборудовании и энергообъектах с напряжением до 35 кВ. Подходит для систем, работающих в агрессивных средах - на открытом воздухе, в помещениях с повышенной влажностью или перепадами температур.

Технические характеристики

• Номинальное сечение проводника: 150 мм2
• Диаметр отверстия: 10 мм (соответствует метрической резьбе M10)
• Наружный диаметр: 23,5 мм
• Покрытие: луженое (олово-висмутовое электролитическое покрытие)
• Номинальное напряжение: до 35 кВ
• Форма контактной площадки: кольцевая
• Угол соединения: 180° (прямой, без изгиба)
• Способ монтажа: опрессовка
• Количество монтажных отверстий: 1
• Стандарт: DIN 46235
• Материал: рафинированная медь марки М1
• Цвет: серый

Совместимость и монтаж

Наконечник луженый медный ТМЛ DIN 150-10-17 КВТ совместим с пресс-клещами, оснащёнными матрицами, соответствующими стандарту DIN 46235. На трубной части нанесена двухдорожечная разметка - она указывает точное положение и количество опрессовок в зависимости от ширины матрицы. Для качественного соединения необходимо использовать матрицу, рассчитанную именно на сечение 150 мм2 и диаметр отверстия 10 мм. Убедитесь, что зачищенная жила полностью заполнит внутреннюю часть наконечника - недозаполнение снижает надёжность контакта.

Безопасность и стандарты

Изделие соответствует международному стандарту DIN 46235 - одному из самых строгих и признанных нормативов на медные кабельные наконечники. Это гарантирует соответствие геометрии, механической прочности и электрической проводимости. Луженое покрытие повышает безопасность эксплуатации, предотвращая окисление меди и образование высокого переходного сопротивления. Работа с наконечником допускается в сетях до 35 кВ, однако требует соблюдения правил безопасности при работе с высоким напряжением - использование средств защиты, проверка герметичности соединений и контроль момента затяжки болтов.

Преимущества

• Высокая электропроводность благодаря материалу - рафинированной меди М1
• Защита от коррозии благодаря толстому слою оловянно-висмутового лужения
• Чёткая разметка на трубе позволяет точно выполнять опрессовку без лишних замеров
• Совместимость с широким спектром пресс-инструментов, соответствующих DIN 46235
• Гарантированная долговечность даже в условиях высокой влажности и перепадов температур

Ограничения применения

• Не предназначается для работы с алюминиевыми жилами - возможен электрохимический эффект и разрушение контакта
• Не рекомендован для многократного демонтажа: после опрессовки наконечник не подлежит восстановлению
• Запрещено применять с матрицами, не соответствующими DIN 46235 - риск неплотного соединения и перегрева
• Не следует использовать в системах с частыми вибрациями без дополнительной фиксации - возможно ослабление контакта

Примеры использования

• Подключение кабелей 150 мм2 к шинам в распределительных щитах 10–35 кВ
• Оконцевание выводов трансформаторов и реакторов на подстанциях
• Соединение медных жил с зажимами автоматических выключателей и рубильников
• Применение в промышленных конвейерных системах, где требуется надёжный контакт при постоянной нагрузке

Практические советы

• Перед монтажом зачистите жилу на длину, равную глубине гильзы наконечника - не более и не менее
• Обязательно используйте пресс-клещи с матрицами, помеченными для 150 мм2 и M10
• Проверьте плотность опрессовки: после сжатия металл должен равномерно обжать жилу, без трещин и зазоров
• При установке на болт M10 затягивайте моментом, соответствующим классу прочности болта - не переусердствуйте, чтобы не деформировать наконечник
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может вызвать потемнение поверхности (не влияет на работу)
