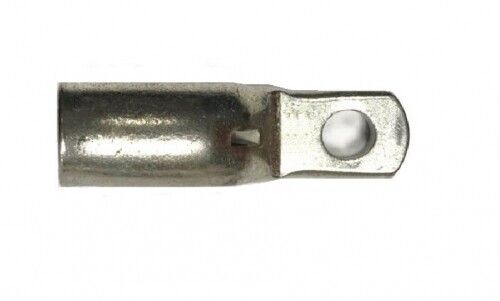

Наконечник кольцевой ТМЛ 70кв.мм под винт d8мм с узкой лопаткой ГОСТ 23981-80 (уп.25шт) DKC 2I8NP ДКС

Наконечник кабельный кольцевой с узкой лопаткой для жилы 70 кв.мм под болт М8 (ТМЛ, ТМЛ-У, DKC) - это надёжный элемент для оконцевания медных кабелей, обеспечивающий плотное и долговечное соединение с автоматическими выключателями в литом корпусе без дополнительных переходников. Бренд DKC и артикул 2i8np гарантируют соответствие требованиям промышленной электромонтажной практики.

Назначение и область применения

Наконечник кабельный кольцевой с узкой лопаткой (ТМЛ-У) предназначен для оконцевания одножильных и многожильных медных проводников сечением 70 мм2. Его основное применение - прямое подключение к автоматическим выключателям в литом корпусе, где стандартные наконечники не помещаются из-за ограниченного зазора между полюсами. Подходит для установки в щитах управления, на станках, конвейерах, системах автоматизации и других объектах с компактными распределительными устройствами.

Технические характеристики

• Сечение провода: 70 мм2
• Размер резьбы: М8
• Форма контактной площадки: кольцевая
• Материал: медь М1
• Покрытие: лужёное (с добавлением висмута)
• Угол соединения: 180° - прямое расположение кабеля относительно болта
• Ширина лопатки: снижена на 28% по сравнению с классическими аналогами
• Способ монтажа: опрессовка
• Изоляция: есть (термоусаживаемая или пластиковая трубка, не входит в комплект)
• Смотровое отверстие: да - позволяет визуально проверить глубину запрессовки жилы
• Номинальный ток: 270 А

Совместимость и монтаж

Наконечник совместим с болтами М8, используемыми в автоматах серий ABB S200, Schneider Multi9, Eaton / Cutler-Hammer, IEK и других производителей с компактным исполнением. Для монтажа требуется специальный пресс-клещи с матрицей для сечения 70 мм2. Перед опрессовкой необходимо зачистить жилу на длину, соответствующую гильзе наконечника - не более 15 мм. Убедитесь, что все проволочки жилы полностью вошли в гильзу, иначе возможен перегрев. После опрессовки проверьте качество соединения через смотровое отверстие - видна часть жилы, значит, процесс выполнен правильно.

Безопасность и стандарты

Наконечник изготовлен из меди М1 по ГОСТ 859 и имеет лужёное покрытие, соответствующее требованиям к антикоррозийной защите. Применение висмута в составе олова повышает прочность соединения и предотвращает хрупкость при температурных циклах. Соответствует нормам IEC 60947-1 и GOST R 50030.2. Проектные решения учитывают безопасную работу при номинальном токе до 270 А.

Преимущества

• Узкая лопатка позволяет подключать кабель 70 мм2 напрямую к автоматам без расширителей полюсов - экономит место в щите
• Лужёное покрытие с висмутом обеспечивает лучшую проводимость и длительную защиту от окисления даже в условиях повышенной влажности
• Смотровое отверстие исключает необходимость разборки после монтажа - можно сразу проверить качество опрессовки
• Прямой угол 180° минимизирует механическое напряжение на контакте и снижает риск деформации при затяжке
• Высокая теплостойкость материала - работает в диапазоне от -40C до +105C

Ограничения применения

• Подходит только для медных жил - не применяется с алюминием
• Не предназначены для многократных разъединений - рассчитаны на постоянное соединение
• Требуют точного подбора инструмента для опрессовки; использование неподходящих клещей приведёт к плохому контакту
• Не рекомендован для открытых участков без защиты от осадков - хотя покрытие устойчиво, сам наконечник не является герметичным
• Запрещено использовать с болтами меньшего диаметра - М8 обязательны, иначе возможен перегрев и выход из строя

Примеры использования

• Подключение силового кабеля 70 мм2 к входному автомату 250А в распределительном щите промышленного оборудования
• Присоединение кабеля к полюсу автономного выключателя в частотном преобразователе
• Монтаж в щитах управления насосных станций, где пространство между полюсами минимально
• Замена старых наконечников в модернизируемых системах, когда нельзя заменить автомат на модель с широким зазором

Практические советы

• Перед монтажом всегда проверяйте, чтобы диаметр отверстия в наконечнике точно соответствовал болту М8 - допуск +-0,1 мм
• При опрессовке не давите слишком сильно - переобжатие может повредить жилу и вызвать трещины
• Если кабель многожильный - перед опрессовкой скрутите жилы вручную, чтобы они не выпирали
• После монтажа протяните болт моментом 1,5–2,0 Нм - этого достаточно для надёжного контакта без деформации
• Для защиты от внешней среды используйте термоусаживаемые трубки или изоленту - сам наконечник не имеет IP-защиты
• Этот наконечник (ТМЛ-У) - не универсальный. Если нужна стандартная лопатка - выбирайте ТМЛ, а не ТМЛ-У
