Наконечник 240-20-24-М-Т2 ГОСТ 7386-80 | CLC240-20-24G80T2 DKC ДКС

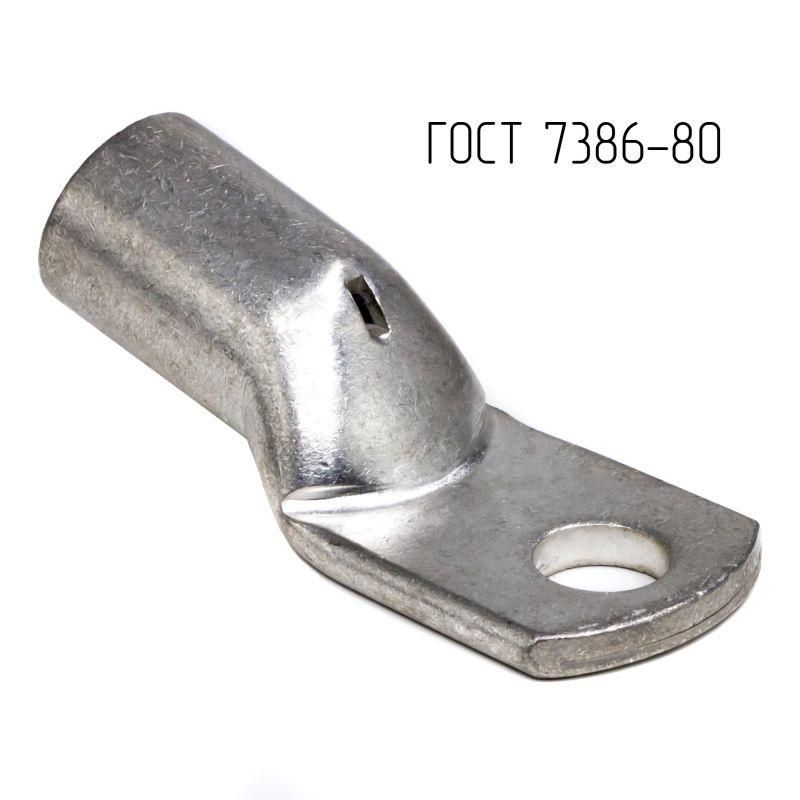

Наконечник кабельный трубчатый кольцевой 240 мм2 M20 ГОСТ 7386-80 от DKC (ДКС) - надёжное решение для оконцовки многожильных медных кабелей сечением 240 мм2. Артикул clc240-20-24g80t2 соответствует ГОСТ 7386-80 и используется там, где требуется прочное и долговечное электрическое соединение.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 240 мм2 M20 ГОСТ 7386-80 применяется для оконцевания медных жил кабелей и проводов перед подключением к болтовым зажимам, шинным системам или аппаратам защиты. Подходит для силовых цепей высокой мощности: распределительных щитов, преобразователей частоты, контакторов, автоматических выключателей, шинопроводов и оборудования на производствах с большими нагрузками.

Технические характеристики

• Номинальное сечение кабеля: 240 мм2
• Диаметр отверстия: 20 мм (для болта М20)
• Материал: медь М1 - высокая электропроводность и механическая прочность
• Покрытие: лужённое - защищает от окисления и увеличивает срок службы в условиях повышенной влажности
• Форма контактной площадки: кольцевая - обеспечивает равномерную нагрузку при затяжке болтом
• Угол соединения: 180° - прямое расположение кабеля относительно точки подключения
• Количество монтажных отверстий: одно - совместимо с одиночными болтами М20
• Наличие смотрового отверстия: да - позволяет контролировать глубину запрессовки жилы при обжиме
• Класс проводника: несколько - поддерживает работу с многопроволочными жилами различного исполнения
• Номинальный ток: до 605 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Обжим выполняется специальным инструментом с матрицей, подходящей под сечение 240 мм2. Для точного монтажа важно использовать обжимные клещи с регулировкой усилия - недостаточно плотная посадка вызывает нагрев, избыточная - повреждает жилу. Учитывайте посадочный диаметр 20 мм: он точно соответствует болтам класса прочности 8.8 и выше. Кабель необходимо зачистить на длину гильзы + 1–2 мм; внутренняя фаска на гильзе облегчает введение жилы. После обжима проверьте герметичность соединения через смотровое отверстие - металл должен полностью закрывать все проволочки.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80 - нормативом, определяющим форму, размеры и допуски для трубчатых кабельных наконечников. Соответствие гарантирует безопасность работы при максимальном токе 605 А. Лужёное покрытие снижает риск электрохимической коррозии между медью и другими материалами (например, стальными болтами), что особенно актуально в промышленных средах с колебаниями температур и влажности.

Преимущества

• Высокая теплопроводность меди М1 минимизирует потери энергии и перегрев
• Лужёное покрытие продлевает жизнь соединению в агрессивных условиях
• Геометрическое соответствие ГОСТ обеспечивает взаимозаменяемость с другим оборудованием
• Наличие внутренней фаски ускоряет установку кабеля и исключает повреждение жил при введении
• Смотровое отверстие позволяет визуально контролировать качество обжима без демонтажа

Ограничения применения

• Не предназначена для алюминиевых жил - возможна электрохимическая коррозия
• Не рекомендовано использование в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>150 C)
• Запрещено применять с болтами меньшего диаметра - это приведёт к деформации металла и потере контакта
• Не следует использовать в качестве замены ответвителей или переходников - только для оконцевания одного кабеля

Примеры использования

• Подключение входного кабеля 240 мм2 к главному рубильнику в распределительном пункте
• Присоединение выводов частотного преобразователя к шинопроводу
• Оконцовка кабеля питания насосной станции или компрессора
• Соединение медных жил в ящике управления конвейера с болтовым зажимом М20

Практические советы

• Перед обжимом обязательно удалите изоляцию на нужную длину - слишком длинная жила не войдёт в гильзу, слишком короткая - не обеспечит достаточного контакта
• Выбирайте обжимной инструмент с матрицей, рассчитанной именно на 240 мм2 - универсальные клещи часто дают слабый обжим
• Проверяйте момент затяжки болта М20: согласно таблицам DIN/IEC, оптимальный крутящий момент - около 90–110 Нм
• После монтажа проведите термографический контроль - горячие пятна указывают на плохой контакт
• Храните наконечники в сухом месте - даже лужёное покрытие может потерять эффективность при длительном хранении во влажной среде
