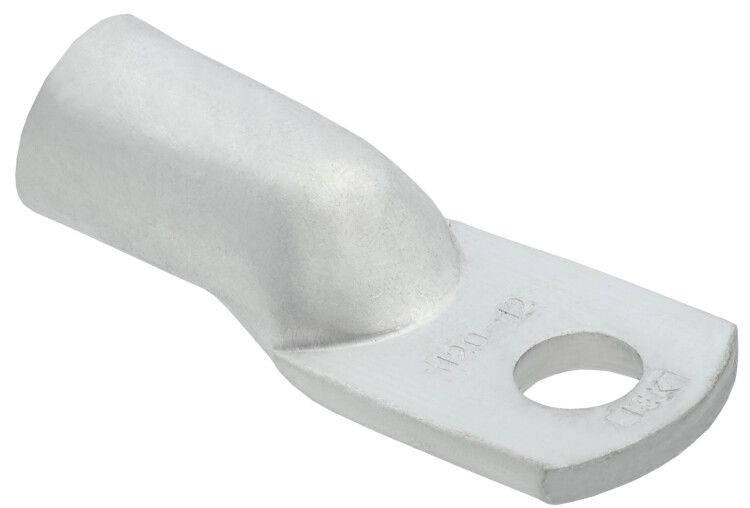

Наконечник медный луженый ТМЛ 240–16–24 ГОСТ 7386 | UNP41-240-16-24 IEK

Наконечник медный луженый ТМЛ 240–16–24 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания многожильных медных проводников сечением 240 мм2 с последующим болтовым соединением. Лужёная поверхность обеспечивает устойчивость к коррозии, а форма и размеры соответствуют требованиям ГОСТ 7386 - это делает изделие подходящим для промышленных установок, распределительных щитов и силовых цепей до 10 кВ.

Назначение и область применения

Наконечник медный луженый ТМЛ 240–16–24 ГОСТ 7386 используется для оконцевания многожильных медных и алюминиевых проводов перед их соединением с зажимами, шинами или аппаратами через болт. Применяется там, где требуется прочное, долговечное и токоведущее соединение: в силовых щитах, на подстанциях, в системах заземления, на промышленном оборудовании, конвейерах, трансформаторах и высоковольтных коммуникациях.

Технические характеристики

• Материал: Медь - обеспечивает высокую электропроводность и механическую прочность.
• Номинальное сечение провода: 240 мм2 - рассчитан на большие токовые нагрузки.
• Диаметр отверстия: 16 мм - совместим с болтами M16 и аналогичными крепёжными элементами.
• Защитное покрытие: Лужёный - предотвращает окисление меди, снижает переходное сопротивление, повышает срок службы.
• Форма контактной площадки: Кольцевая - равномерно распределяет усилие при затяжке болта, исключает деформацию.
• Рабочее напряжение: До 10 000 В - допустимо применение в средневольтных сетях.
• Тип проводника: Многожильный - оптимизирован для гибких кабелей, не требует предварительной прессовки жил.
• Способ монтажа: Опрессовка - фиксация осуществляется специальным инструментом, без пайки.
• Угол соединения: Прямолинейный - провод вводится прямо в наконечник, удобен для компактной сборки.
• Срок службы: 30 лет - при соблюдении условий эксплуатации и правильной опрессовки.
• Цвет: Серый - благодаря лужению, не требует дополнительной маркировки.

Совместимость и монтаж

Наконечник медный луженый ТМЛ 240–16–24 ГОСТ 7386 совместим с любыми медными и алюминиевыми многожильными проводами сечением 240 мм2. Для монтажа необходима опрессовка специальными клещами с матрицей, соответствующей размеру наконечника. Убедитесь, что глубина захода провода полностью заполняет трубчатую часть наконечника - недостаточная опрессовка снижает надёжность контакта. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или выступающих жил. Болт M16 с моментом затяжки, указанным в документации оборудования, обеспечит безопасную работу.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386, который регламентирует геометрические параметры, материалы и испытательные методы для кабельных наконечников. Напряжение 10 кВ позволяет использовать его в электроустановках до 1000 В и выше, в том числе в условиях повышенной влажности и температурных колебаний. Лужёное покрытие снижает риск возникновения тепловых точек из-за окисления, что повышает пожаробезопасность системы.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии.
• Лужёное покрытие защищает от коррозии даже в агрессивных средах - химически активных помещениях, на открытых участках.
• Кольцевая форма контактной площадки гарантирует равномерное давление при затяжке, исключает повреждение изоляции и деформацию металла.
• Срок службы 30 лет - экономия на заменах и обслуживании.
• Стандартные размеры обеспечивают взаимозаменяемость с другими продуктами, соответствующими ГОСТ 7386.

Ограничения применения

• Не предназначается для одножильных проводов - возможна плохая фиксация и разрыв жилы при опрессовке.
• Запрещено использование с алюминиевыми проводами без переходных вставок или антикоррозийной смазки - риск гальванической коррозии.
• Не рекомендуется применять в условиях постоянного погружения в воду - хотя лужение защищает от влаги, IP-класс защиты не указан и не гарантирован.
• Не подходит для частых разборок/сборок - после нескольких демонтажей болтовое соединение теряет герметичность и надёжность.

Примеры использования

• Подключение мощных кабелей от трансформатора к вводному автомату в распределительном щите.
• Соединение заземляющего проводника с контуром заземления на промышленном объекте.
• Присоединение кабеля 240 мм2 к шине PE в ящике управления насосной станции.
• Фиксация медного провода к выводу автомата или рубильника в цеховой сети 6(10) кВ.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубки наконечника - лишняя изоляция внутри вызывает плохой контакт.
• Выбирайте матрицу опрессовочных клещей, которая соответствует типу ТМЛ 240–16-24; используйте инструмент с фиксацией усилия.
• Проверяйте посадочный диаметр 16 мм - он должен точно совпадать с диаметром болта, чтобы избежать люфта и нагрева.
• При работе с алюминием применяйте пасту АК-2 или аналог - это предотвратит оксидирование на границе контакта.
• Храните наконечники в сухом месте - даже лужёные изделия могут терять защитные свойства при длительном воздействии влаги и соли.
• На каждый наконечник ТМЛ 240–16–24 ГОСТ 7386 от IEK можно нанести маркировку - это ускорит диагностику и обслуживание.
