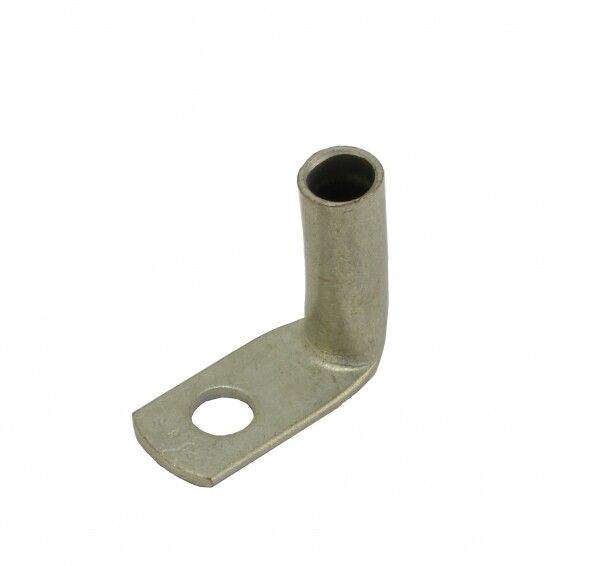

Наконечник медный луженый ТМЛ изогнутый под 90град. 50-10-11 PROxima EKF tml-50-10-11-90

Наконечник медный луженый ТМЛ 50-10-11 изогнутый под 90 градусов от EKF предназначен для надёжного оконцевания медных кабелей сечением 50 мм2 методом опрессовки. Благодаря изогнутой форме и компактному исполнению, этот наконечник удобен для монтажа в тесных местах, особенно в распределительных устройствах и силовой аппаратуре.

Назначение и область применения

Наконечник медный луженый ТМЛ 50-10-11 изогнутый под 90 градусов используется для создания прочного и долговечного соединения между медным проводником и контактной частью оборудования. Применяется там, где требуется изменить направление провода под прямым углом - например, при подключении к шинам, клеммным колодкам, автоматическим выключателям или трансформаторам внутри щитов и ящиков с ограниченным пространством.

Технические характеристики

• Номинальное сечение проводника: 50 мм2
• Внутренний диаметр: 11 мм - соответствует диаметру жилы медного кабеля
• Наружный диаметр: 14 мм - учитывается при выборе места установки
• Угол соединения: 90° - позволяет менять направление провода перпендикулярно оси кабеля
• Материал: медь - обеспечивает высокую электропроводность и термостойкость
• Покрытие: лужённый - защищает от окисления, повышает срок службы и улучшает контакты
• Форма фланца: кольцевая - равномерно распределяет усилие при опрессовке
• Тонкий фланец: да - снижает габариты, подходит для плотной компоновки
• Количество монтажных отверстий: 1 - для крепления болтом или винтом
• Номинальное напряжение: до 35 кВ - допущено для работы в средневольтовых сетях
• Способ монтажа: опрессовка - требует ного пресса, сварка и пайка запрещены
• Цвет: серый - визуально отличается от других типов наконечников

Совместимость и монтаж

Наконечник ТМЛ 50-10-11 совместим только с однопроволочными и многожильными медными проводниками сечением 50 мм2. Диаметр жилы должен точно соответствовать внутреннему отверстию 11 мм - меньшие или большие жилы вызывают плохой контакт или деформацию.

Для монтажа необходим профессиональный обжимной пресс с матрицей, подходящей под данный тип наконечника. Обжим выполняется в один этап - двукратная опрессовка недопустима. После монтажа проверьте герметичность соединения: металл не должен треснуть, а провод не должен свободно двигаться в трубчатой части.

Безопасность и стандарты

Наконечник медный луженый ТМЛ 50-10-11 изогнутый под 90 градусов соответствует требованиям ГОСТ 7385–81 и применяется в системах, работающих при напряжении до 35 кВ. Лужёное покрытие предотвращает образование оксидов, что важно для безопасной эксплуатации в условиях повышенной влажности и температурных циклов.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и нагрев
• Лужёное покрытие увеличивает срок службы в агрессивных средах
• Угловая форма экономит место - идеален для плотных щитов и модульных сборок
• Тонкий фланец позволяет устанавливать рядом другие элементы без помех
• Стандартный диаметр отверстия 11 мм совместим с большинством клемм и зажимов

Ограничения применения

• Не для алюминиевых проводников - возможна электрохимическая коррозия
• Запрещена пайка и сварка - только опрессовка
• Не рекомендован для частых механических нагрузок или вибраций без дополнительной фиксации
• Работает только в закрытых помещениях или в условиях, исключающих постоянный контакт с открытой водой - IP-класс не указан, значит, не предназначена для уличного монтажа

Примеры использования

• Подключение кабеля 50 мм2 к шине в КРУ 6(10)/0,4 кВ
• Присоединение выводов трансформатора в распределительном пункте
• Монтаж ввода питания в частную substations с ограниченным пространством
• Соединение медного кабеля с клеммой автомата в щите управления станком

Практические советы

• Перед монтажом зачистите конец кабеля на длину, полностью входящую в трубку наконечника - не менее 11 мм
• Выбирайте пресс с матрицей, специально рассчитанной для TML 50 - используйте метки на инструменте
• Проверяйте после обжима: если провод легко вытягивается - замените наконечник; если видны трещины - произведён неквалифицированный обжим
• При использовании в группе нескольких таких наконечников - соблюдайте шаг между точками крепления, чтобы не перегрузить корпус оборудования
• Артикул tml-50-10-11-90 часто заказывают параллельно с аналогичными прямыми вариантами - сохраняйте запас на случай изменения маршрута прокладки
