Наконечник медный луженый ТМЛ DIN 240-16 PROxima | tml-din-240-16 EKF

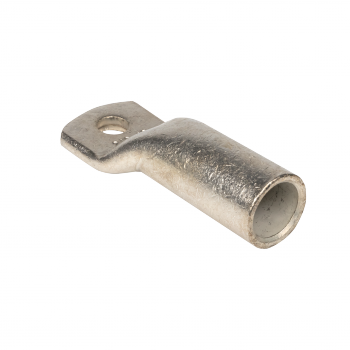

Наконечник медный луженый ТМЛ DIN 240-16 от EKF серии PROxima предназначен для надёжного оконцевания медных кабелей сечением 240 мм2 с последующим болтовым соединением. Лужёное покрытие защищает от коррозии, а специальная форма фланца обеспечивает устойчивую фиксацию в распределительных устройствах.

Назначение и область применения

Наконечник медный луженый ТМЛ DIN 240-16 используется для подготовки медных жил кабелей к болтовому соединению. Применяется там, где требуется высокая токовая нагрузка и долговечность контакта: в силовых щитах, на шинах, клеммах оборудования, в системах заземления и нулевой защиты. Подходит для промышленной автоматизации, энергетических объектов, трансформаторных подстанций и крупногабаритных станков.

Технические характеристики

• Номинальное сечение проводника: 240 мм2 - рассчитан на большие токи, подходит для мощных цепей
• Диаметр отверстия: 16 мм - совместим с болтами M16
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Покрытие: лужёный - предотвращает окисление меди, увеличивает срок службы контакта
• Способ монтажа: опрессовка - требует специальных клещей, создаёт герметичный и прочный контакт
• Форма фланца: кольцевая с тонким фланцем - позволяет плотно прилегать к поверхности, снижает риск перегрева
• Количество монтажных отверстий: одно - для одиночного болтового крепления
• Маркировочная окраска: серая - соответствует стандарту DIN, упрощает визуальную идентификацию
• Угол соединения: специальный - обеспечивает правильную ориентацию при установке в ограниченном пространстве

Совместимость и монтаж

Наконечник ТМЛ DIN 240-16 совместим с кабелями и проводами с медной жилой сечением 240 мм2. Для монтажа необходимы гидравлические или механические опрессовочные клещи с матрицей, подходящей под этот тип наконечника. Убедитесь, что глубина запрессовки соответствует длине гильзы - недостаточная опрессовка снижает надёжность, избыточная - повреждает жилу. После монтажа проверьте качество соединения: не должно быть люфта, трещин или выступающих проволочек.

Безопасность и стандарты

Изделие соответствует требованиям немецкого стандарта DIN 46228-1, который регламентирует форму, размеры и электротехнические параметры кабельных наконечников. Лужёное покрытие соответствует нормам по устойчивости к коррозии в условиях повышенной влажности. Наконечник медный луженый ТМЛ DIN 240-16 не содержит свинца и соответствует RoHS.

Преимущества

• Высокая проводимость благодаря чистой меди - минимизируются потери энергии
• Лужёное покрытие продлевает срок службы в агрессивных средах - особенно важно в помещениях с высокой влажностью
• Тонкий фланец обеспечивает равномерное распределение усилия при затяжке болта - снижает риск деформации
• Стандартные размеры по DIN - гарантируют совместимость с широким спектром клемм и оборудования
• Серая маркировка упрощает быстрое определение типа и сечения при обслуживании

Ограничения применения

• Не применяется для алюминиевых жил - материал несовместим, возможна электрохимическая коррозия
• Не рекомендован для частых демонтажей - многократная сборка/разборка может повредить лужёное покрытие
• Требуется точный подбор инструмента для опрессовки - использование неподходящих клещей приведёт к плохому контакту
• Не предназначен для работы в условиях постоянного погружения в воду - хотя лужение защищает от влаги, IP-класс не указан и не является водоупорным

Примеры использования

• Подключение медного кабеля 240 мм2 к шине PE в распределительном щите
• Заземление силового преобразователя на промышленном конвейере
• Соединение кабеля с входной клеммой трансформатора
• Монтаж нулевого провода в ящике АВР
• Присоединение кабеля к выводу автомата или рубильника большого тока

Практические советы

• Перед опрессовкой удалите изоляцию точно до нужной длины - лишняя изоляция внутри гильзы снижает надёжность
• Проверяйте соответствие диаметра болта 16 мм и толщины фланца - не используйте более толстые шайбы, они нарушают контакт
• При работе в условиях влажности или химически активной среды периодически осматривайте место соединения на наличие белого налёта - признак начала коррозии
• Для удобства монтажа в tight-пространствах учтите, что специальный угол позволяет менять направление выхода провода - это экономит место
• Артикул tml-din-240-16 часто заказывают вместе с аналогичными наконечниками меньшего сечения - целесообразно иметь комплект для универсального ремонта
