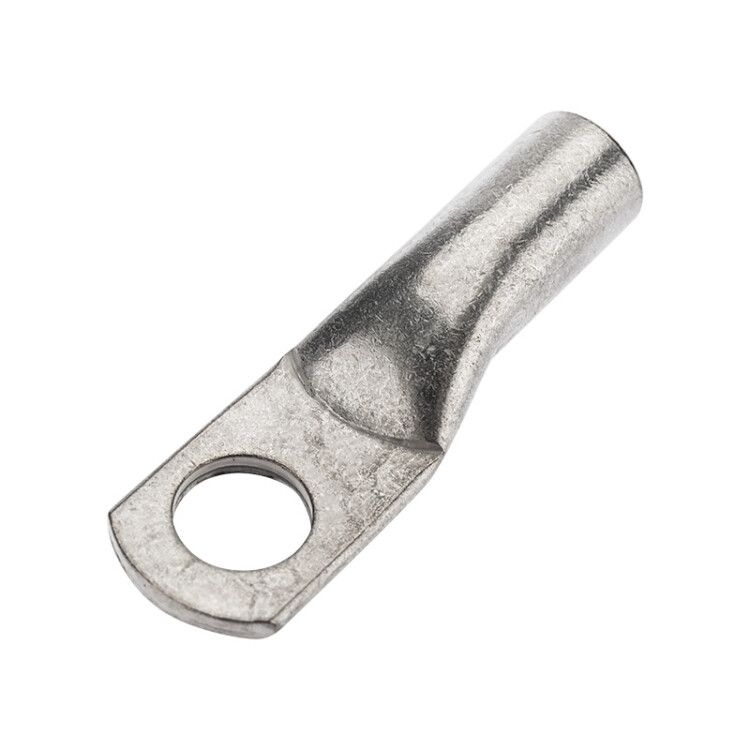

Наконечник медный луженый ТМЛ-Р 10–6 (10мм² - Ø6мм) (в упак. 5 шт.) | 07-5308-2 Rexant MEET

Наконечник медный луженый ТМЛ-Р 10–6 (10 мм2 - Ø6 мм) (упаковка 5 шт.) от бренда REXANT - это надёжный элемент для оконцевания многожильных медных проводов сечением 10 мм2, обеспечивающий прочное и долговечное болтовое соединение. Артикулы 07-5308-2 и etm07-5308-2 подходят для промышленной и энергетической автоматизации.

Назначение и область применения

Наконечник медный луженый ТМЛ-Р 10–6 используется для подготовки концов многожильных проводов к болтовому соединению. Он позволяет безопасно и надёжно подключить провод к клеммам оборудования, шинным коллекторам, распределительным щитам и другим токоведущим частям. Применяется в системах управления, на станках, в силовых цепях, в электроустановках до 1 кВ.

Технические характеристики

• Поперечное сечение провода: 10 мм2 - подходит для многожильных медных проводов указанного сечения;
• Диаметр отверстия: 6 мм - соответствует стандартному болту M6;
• Материал: медь высокой чистоты - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Покрытие: лужёное - предотвращает окисление, увеличивает срок службы контакта;
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке болтом;
• Угол соединения: 180° - прямое расположение провода относительно болта, удобно для компактной сборки;
• Количество отверстий: одно - предназначено для одиночного болтового крепления;
• Способ монтажа: опрессовка - требует специального инструмента для обжима;
• Комплектация: 5 штук в упаковке - экономично для группового монтажа.

Совместимость и монтаж

Наконечник ТМЛ-Р 10–6 совместим с любыми многожильными медными проводами сечением 10 мм2. Для установки требуется обжимной инструмент с матрицей, соответствующей размеру наконечника. Убедитесь, что губки инструмента точно соответствуют форме и размеру корпуса - некорректная опрессовка снижает механическую прочность и электрическую надёжность. После обжима проверьте герметичность соединения: провод не должен выскальзывать из наконечника при легком растяжении.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-94 и международным нормам для наконечников типа TML. Лужёное покрытие повышает устойчивость к коррозии в условиях повышенной влажности. Наконечник медный луженый ТМЛ-Р 10–6 не предназначен для работы при температуре выше +105 C и в средах с агрессивными химикатами.

Преимущества

• Лужёное покрытие исключает образование оксидной плёнки - контакт остаётся стабильным даже после длительной эксплуатации;
• Высокая проводимость меди минимизирует потери энергии и нагрев в месте соединения;
• Кольцевая форма контактной площадки равномерно передаёт нагрузку на болт, снижая риск деформации;
• Простая и проверенная конструкция - не требует сложного обслуживания;
• Упаковка по 5 штук - удобна для закупки и хранения на объекте.

Ограничения применения

• Не применяется для одножильных проводов - конструкция рассчитана на многожильную жилу;
• Не рекомендован для алюминиевых проводов - отличается коэффициентом расширения и требует специальных наконечников;
• Запрещена работа при температурах свыше +105 C - возможна потеря прочности лудения и деформация;
• Не использовать в открытых наружных установках без дополнительной защиты - хотя лужение защищает от влаги, но не заменяет IP-защиту всего соединения.

Примеры использования

• Подключение кабелей к клеммам автоматических выключателей в щитовой;
• Присоединение заземляющих проводников к шине PE в распределительном устройстве;
• Соединение фазных проводов с клеммами двигателей, насосов, конвейеров;
• Обустройство силовых цепей в промышленных пультах управления.

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, равную глубине гильзы наконечника - не более того, чтобы не оставалось свободных жил;
• Выбирайте инструмент с регулировкой давления - пережим раздавливает жилы, недожим ослабляет контакт;
• Проверяйте посадочный диаметр болта: он должен быть точно 6 мм - использование большего болта (например, M8) невозможно;
• При работе в сыром помещении дополнительно смажьте место соединения антикоррозийной пастой - продлит срок службы;
• Храните наконечники в сухом месте - даже лужёные поверхности могут терять качество при постоянной влажности.
