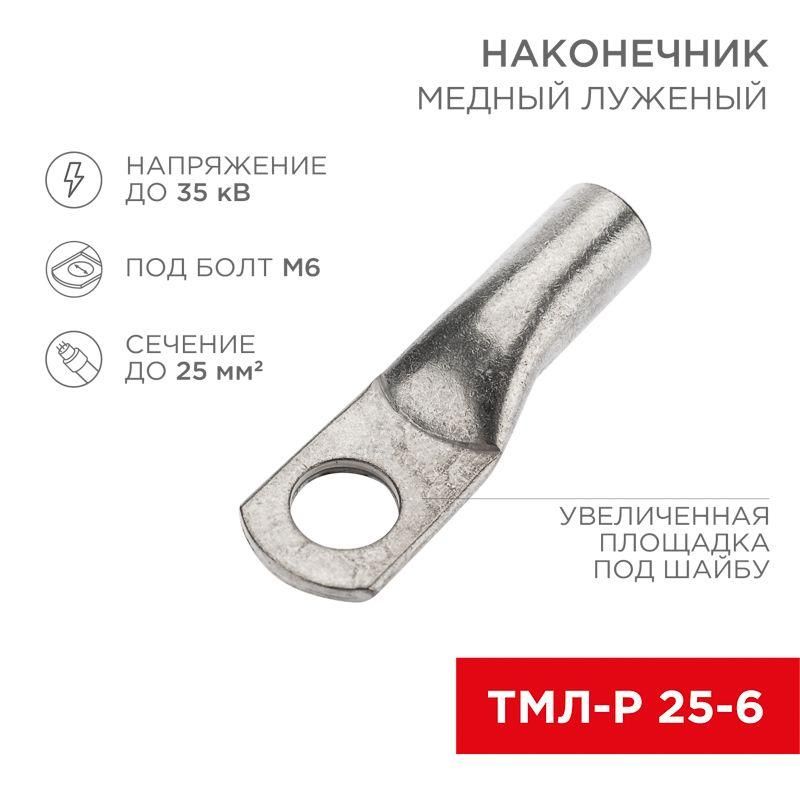

Наконечник медный луженый ТМЛ-Р 25–6 (25мм² - Ø6мм) (в упак. 100 шт.) | 07-5312-6 Rexant MEET

Наконечник медный луженый ТМЛ-Р 25–6 (25 мм² - Ø6 мм) — это надёжный элемент для оконцевания медных и алюминиевых проводов сечением до 25 мм². Бренд REXANT обеспечивает соответствие стандартам, а упаковка из 100 штук удобна для масштабных работ. Наконечник ТМЛ-Р 25–6 применяется там, где требуется прочное и долговечное болтовое соединение.

Назначение и область применения

Наконечник медный луженый ТМЛ-Р 25–6 используется для подготовки концов проводов к болтовому соединению. Он позволяет безопасно и надёжно подключить силовой кабель к клеммным колодкам, шинам, автоматическим выключателям, контакторам и другому электрооборудованию. Подходит для стационарной установки на производстве, в распределительных щитах, на транспорте и в энергообъектах.

Технические характеристики

• Поперечное сечение: 25 мм² — соответствует проводам класса 2 с таким же сечением;
• Диаметр отверстия: 6 мм — совместим с болтами M6;
• Материал: медь высокой чистоты — обеспечивает низкое переходное сопротивление;
• Покрытие: лужёное — предотвращает окисление, увеличивает срок службы;
• Форма контактной площадки: кольцевая — равномерно распределяет нагрузку при затяжке;
• Угол соединения: 180° — прямое расположение провода относительно болта;
• Способ монтажа: опрессовка — требует специальных клещей;
• Количество отверстий: одно — для одиночного болтового крепления;
• Упаковка: 100 шт. — экономичная партия для профессионального использования.

Совместимость и монтаж

Наконечник ТМЛ-Р 25–6 совместим с проводами с медной или алюминиевой жилой сечением 25 мм². Для монтажа необходимо использовать гидравлические или механические опрессовочные клещи с матрицей, подходящей под сечение 25 мм². Перед опрессовкой зачищается изоляция на длину, равную глубине гильзы наконечника. После обжатия проверяется герметичность соединения — металл должен плотно охватывать жилу без зазоров. Не допускается использование плоскогубцев или других инструментов, не предназначенных для опрессовки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-94 и международному стандарту IEC 60947-7-1. Лужёное покрытие снижает риск возгорания при перегреве, а качественная медь исключает перегрузки из-за повышенного сопротивления. Применение в цепях переменного и постоянного тока до 1000 В.

Преимущества

• Лужёное покрытие защищает медь от коррозии даже во влажной среде;
• Высокая теплопроводность меди минимизирует потери мощности;
• Кольцевая форма контактной площадки обеспечивает равномерное давление при затяжке болтом;
• Прямой угол (180°) упрощает прокладку проводов в ограниченном пространстве;
• Упаковка по 100 шт. снижает стоимость единицы и упрощает хранение.

Ограничения применения

• Не предназначена для многократного демонтажа — после опрессовки наконечник нельзя переустановить;
• Не рекомендуется применять с проводами сечением менее 16 мм² или более 35 мм² — возможен перегрев или плохой контакт;
• Не подходит для мобильных или вибрационных систем без дополнительной фиксации — при частых перемещениях возможен выход из строя соединения;
• Не следует использовать в условиях воздействия агрессивных химических веществ — лужёное покрытие не защищает от кислот и щелочей.

Примеры использования

• Подключение кабеля к шине в распределительном щите 0,4 кВ;
• Запитка двигателя через контактор с медным проводом 25 мм²;
• Присоединение заземляющего проводника к контуру заземления;
• Монтаж силового кабеля на сварочном аппарате или конвейере.

Практические советы

• Перед монтажом всегда проверяйте, чтобы диаметр отверстия 6 мм точно соответствовал болту M6 — не используйте большие или меньшие крепёжные элементы;
• Выбирайте опрессовочные клещи с регулировкой усилия — недостаточно сильное обжатие вызывает люфт, слишком сильное — повреждает жилу;
• При работе с алюминиевыми проводами перед опрессовкой нанесите антиоксидантную пасту — это продлит срок службы соединения;
• Храните наконечники в сухом месте — хотя они лужёные, длительное воздействие влаги может снизить качество контакта;
• Артикулы etm07-5312-6 и 07-5312-6 — это один и тот же продукт REXANT, различаются только форматы кодирования.
