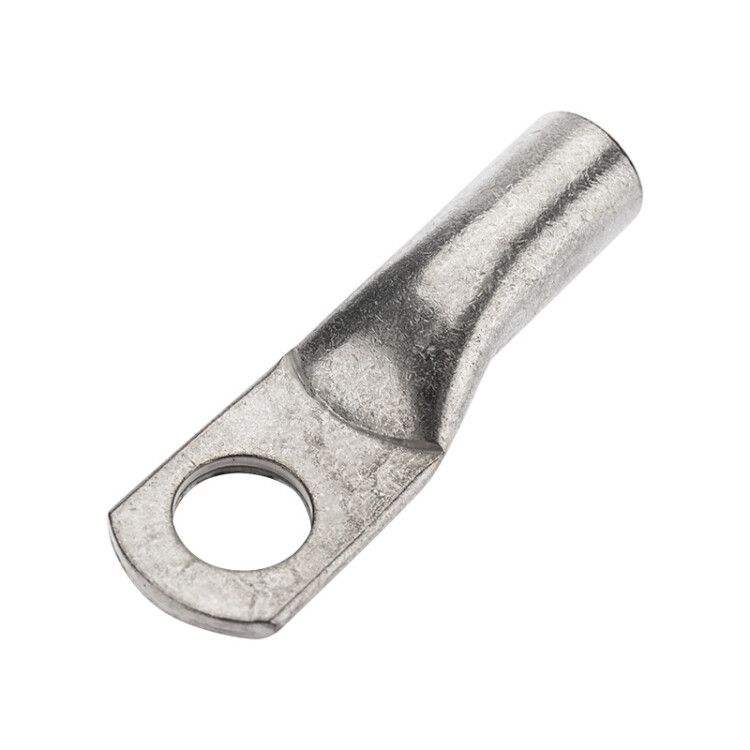

Наконечник медный луженый ТМЛ-Р 6–5 (6мм² - Ø5мм)(в упак. 10 шт.) | 07-5305-2 Rexant MEET

Наконечник медный луженый ТМЛ-Р 6–5 (6 кв мм - 5 мм) от бренда REXANT - это надёжный элемент для оконцевания многожильных медных проводов сечением 6 мм2, обеспечивающий прочное и долговечное болтовое соединение. Упакован по 10 штук, он подходит для промышленной и энергетической автоматизации.

Назначение и область применения

Наконечник ТМЛ-Р 6–5 используется для подготовки концов проводов к болтовому соединению. Он позволяет безопасно и надёжно подключить медную жилу к клеммам, шинам, зажимам оборудования - например, в распределительных щитах, контакторах, автоматах, трансформаторах и на промышленном оборудовании. Применяется там, где требуется исключить ослабление контакта, перегрев и окисление.

Технические характеристики

• Номинальное сечение провода: 6 мм2 - подходит для многопроволочных жил класса 2;
• Диаметр отверстия: 5 мм - совместим с болтами M5;
• Материал: медь высокой чистоты - обеспечивает низкое переходное сопротивление;
• Покрытие: лужёное - предотвращает окисление, увеличивает срок службы;
• Форма контактной площадки: кольцевая - равномерно распределяет нагрузку при затяжке болтом;
• Угол соединения: 180° - прямое расположение провода относительно болта;
• Способ монтажа: опрессовка - требует специальных клещей;
• Количество монтажных отверстий: одно - для одиночного болтового крепления;
• Количество в упаковке: 10 шт.

Совместимость и монтаж

Наконечник ТМЛ-Р 6–5 совместим с проводами из меди и алюминия, имеющими сечение до 6 мм2. Для установки необходимы гидравлические или механические клещи с матрицей под сечение 6 мм2. После опрессовки проверьте качество соединения: металл не должен треснуть, а изоляция - не повреждена. Не используйте плоскогубцы - они не обеспечивают достаточного давления и приведут к плохому контакту.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-94 для наконечников медных лужёных. Лужёное покрытие снижает риск возгорания при длительной нагрузке, а прочная конструкция выдерживает вибрацию и температурные колебания. Соответствует нормам безопасности для электроустановок до 1000 В.

Преимущества

• Лужёное покрытие защищает медь от коррозии даже во влажной среде;
• Высокая теплопроводность меди минимизирует потери энергии и нагрев;
• Кольцевая форма контактной площадки обеспечивает равномерное усилие при затяжке болта;
• Простая и проверенная конструкция - не требует сложного обслуживания;
• Упаковка по 10 шт. удобна для закупок и хранения на объекте.

Ограничения применения

• Не предназначены для однопроволочных жил - возможен разрыв при опрессовке;
• Не подходят для частых демонтажей - после нескольких сборок/разборок контакт может ослабнуть;
• Запрещено использовать с проводами сечением более 6 мм2 - есть риск перегрева и деформации;
• Не рекомендуются для постоянного погружения в воду - хотя лудь защищает от окисления, герметичность не обеспечивается.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите управления;
• Присоединение заземляющих проводников к шине PE в распределительных устройствах;
• Соединение фазных проводов с клеммами двигателей, насосов, компрессоров;
• Монтаж цепей управления на станках с ЧПУ и конвейерах.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - не больше, не меньше;
• Выбирайте клещи с матрицей, указанной для сечения 6 мм2 - не заменяйте её случайным инструментом;
• Проверяйте посадочный диаметр 5 мм перед покупкой болта - он должен свободно проходить, но не люфтить;
• Храните наконечники в сухом месте - даже лужёные контакты могут терять эффективность при длительном воздействии влаги и соли;
• Для алюминиевых проводов применяйте только при наличии специальной смазки против оксидации - иначе контакт будет нестабильным.
