Наконечник медный ТМ 16–6–6 ГОСТ 7386 | UNP23-016-06-06 IEK

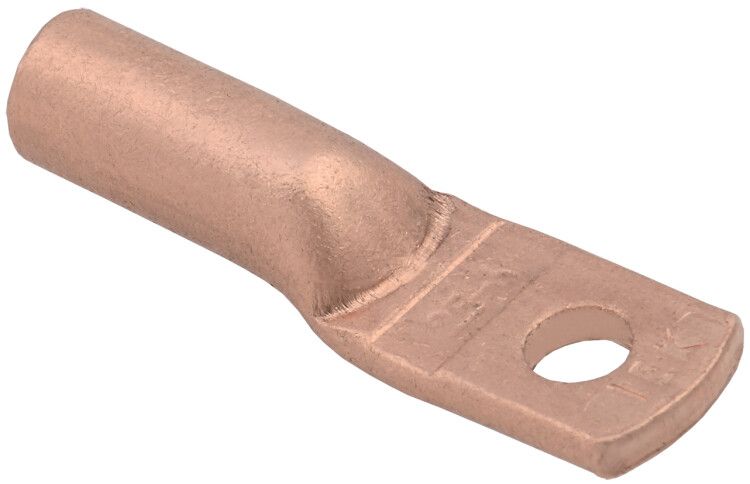

Наконечник медный ТМ 16-6-6 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания медных жил сечением 16 мм2 методом опрессовки. Этот наконечник обеспечивает прочное и долговечное соединение в силовых цепях до 10 000 В, особенно там, где важна механическая устойчивость и отсутствие изоляции на контакте.

Назначение и область применения

Наконечник медный ТМ 16-6-6 ГОСТ 7386 используется для оконцевания тяжёлых медных проводников перед подключением к зажимам, шинам, болтовым соединениям или коммутационным аппаратам. Применяется в распределительных устройствах, щитах, трансформаторных подстанциях, промышленном оборудовании и других системах высокой мощности. Подходит для работы в условиях повышенной нагрузки и вибраций.

Технические характеристики

• Материал: Медь - обеспечивает высокую электропроводность и термическую стабильность.
• Поперечное сечение: 16 мм2 - рассчитан на токовые нагрузки, соответствующие этому сечению медной жилы.
• Диаметр отверстия: 6 мм - совместим с болтами и винтами стандарта M6.
• Тип изделия: Наконечник - одностороннее оконцевание, без изоляции.
• Форма контактной площадки: Кольцевая - позволяет равномерно распределить усилие затяжки и исключает перекос при монтаже.
• Способ монтажа: Опрессовка - требует специального инструмента для создания герметичного соединения.
• Напряжение: До 10 000 В - предназначена для высоковольтных сетей.
• Тип проводника: Тяжёлый - подходит для массивных жил, часто используемых в промышленных установках.
• Защитное покрытие: Без покрытия - не имеет антикоррозийного слоя; требуется защита внешней средой или смазка при эксплуатации.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.
• Цвет: Медный - визуально отличается от алюминиевых аналогов, упрощает идентификацию.

Совместимость и монтаж

Наконечник медный ТМ 16-6-6 ГОСТ 7386 совместим с медными жилами точно 16 мм2. Для монтажа необходима опрессовка - использование пресс-клещей с матрицей, подходящей под размер наконечника. Убедитесь, что инструмент имеет правильную форму и давление: недостаточная опрессовка снижает надёжность, избыточная - повреждает жилу. Диаметр отверстия 6 мм позволяет использовать болты M6, гайки и шайбы стандартного исполнения. Соединение не требует пайки - только механическое закрепление.

Безопасность и стандарты

Наконечник соответствует ГОСТ 7386, который регламентирует геометрию, материалы и требования к качеству медных наконечников. Работает при напряжении до 10 000 В, что делает его допустимым для использования в электроустановках до 10 кВ. Отсутствие изоляции требует соблюдения норм безопасности: все соединения должны быть защищены от случайного прикосновения, установлены в корпусах или защищённых зонах.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и нагрев в месте соединения.
• Кольцевая форма контактной площадки предотвращает деформацию при затяжке и увеличивает срок службы контакта.
• Долгий срок службы - 30 лет - снижает потребность в замене и обслуживании.
• Стандартное исполнение по ГОСТ 7386 гарантирует взаимозаменяемость с другими изделиями того же типа.
• Подходит для тяжёлых условий: вибрации, перегрузки, частые циклы включения/выключения.

Ограничения применения

• Не применяется для алюминиевых проводников - материал несовместим, возможен электрохимический эффект.
• Отсутствие изоляции требует обязательного использования защитных кожухов, экранов или изолирующих элементов вокруг соединения.
• Без защитного покрытия подвержен окислению в агрессивных средах (влажность, химические пары); рекомендуется применение антиоксидантной смазки.
• Не подходит для многожильных мягких проводов - только для цельных (монолитных) или мало-гибких тяжёлых жил.
• Требуется точный подбор инструмента для опрессовки: некорректный инструмент приведёт к плохому контакту или разрушению наконечника.

Примеры использования

• Подключение медных кабелей 16 мм2 к шинам в распределительном щите 10 кВ.
• Соединение выводов трансформатора с медной шиной в подстанции.
• Заземление оборудования через медный проводник сечением 16 мм2.
• Присоединение клемм двигателя или конвейера в промышленной автоматизации.
• Монтаж в силовых панелях, где требуется надёжное и долговечное соединение без изоляции.

Практические советы

• Перед монтажом зачистите жилу на длину, полностью соответствующую длине гильзы наконечника - не меньше и не больше.
• Обязательно используйте антиоксидантную смазку (например, на основе лития) при работе во влажной или агрессивной среде - продлит срок службы контакта.
• Проверьте соответствие диаметра отверстия (6 мм) болту или зажиму, к которому будете подключать - не используйте более крупные крепления.
• При опрессовке следите, чтобы инструмент плотно охватывал всю гильзу - не допускайте «полузажатия».
• После монтажа проверьте механическую прочность соединения - попробуйте слегка повернуть наконечник: он не должен двигаться относительно жилы.
• Артикул unp23-016-06-06 - сохраняйте его при заказе запасных комплектов, чтобы избежать несоответствия.
