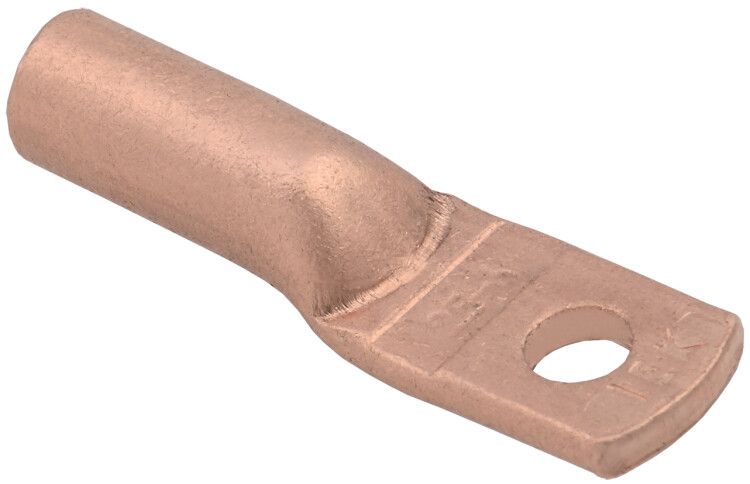

Наконечник медный ТМ 25–6–7 ГОСТ 7386 | UNP23-025-06-07 IEK

Наконечник медный ТМ 25–6–7 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания медных жил сечением 25 мм² методом опрессовки. Продукт соответствует ГОСТ 7386, рассчитан на работу до 10 000 В и обеспечивает долгий срок службы — до 30 лет.

Назначение и область применения

Наконечник медный ТМ 25–6–7 ГОСТ 7386 используется для создания прочного и электрически надёжного соединения между медным проводом и клеммой, болтом или шиной. Подходит для монтажа в распределительных щитах, силовых установках, трансформаторах, коммутационных аппаратах и других устройствах высокого напряжения. Особенно эффективен там, где требуется устойчивость к механическим нагрузкам и минимальное переходное сопротивление.

Технические характеристики

• Материал: медь — обеспечивает высокую электропроводность и термостойкость
• Номинальное сечение провода: 25 мм² — подходит для мощных цепей
• Диаметр отверстия: 6 мм — совместим с болтами и клеммами этого размера
• Форма контактной площадки: кольцевая — равномерно распределяет усилие при затяжке
• Рабочее напряжение: до 10 000 В — класс защиты для средних и высоких напряжений
• Тип проводника: массивная проводящая зона — предназначена для однопроволочных и многожильных медных жил
• Способ монтажа: опрессовка — требует специального инструмента, создаёт герметичное соединение
• Защитное покрытие: отсутствует — медь в естественном состоянии, не имеет антикоррозийного слоя
• Цвет: медный — визуально отличается от алюминиевых аналогов
• Срок службы: 30 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник медный ТМ 25–6–7 ГОСТ 7386 совместим с проводами и кабелями с медной жилой сечением 25 мм². Для монтажа необходима опрессовка — использование гидравлического или ручного пресса с матрицей, подходящей под размер наконечника. Угол соединения — специальный, что гарантирует правильную ориентацию при установке в клеммы. Посадочный диаметр 6 мм позволяет использовать с болтами М6, стандартными клеммами и шинами. Не рекомендуется применять с алюминиевыми проводами — материал несовместим.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7386, который регламентирует форму, размеры и электротехнические параметры медных наконечников. Номинальное напряжение 10 000 В соответствует нормам для оборудования среднего и высокого класса напряжения. Отсутствие изоляционного покрытия требует обязательного использования внешней изоляции (например, термоусадочной трубки) при работе в условиях повышенной влажности или открытых установках.

Преимущества

• Высокая электропроводность меди снижает потери энергии и нагрев в месте соединения
• Кольцевая форма контактной площадки предотвращает деформацию при затяжке
• Опрессовка даёт механически прочное и электрически стабильное соединение без контакта с воздухом
• Срок службы 30 лет — минимизирует потребность в замене и обслуживании
• Стандартные размеры обеспечивают универсальность и доступность запчастей

Ограничения применения

• Не применяется с алюминиевыми или композитными проводами — риск электрохимической коррозии
• Отсутствие защитного покрытия делает изделие восприимчивым к окислению в агрессивных средах (высокая влажность, химические пары, солевой туман)
• Требуется точная подгонка инструмента для опрессовки — некорректное давление приведёт к плохому контакту или повреждению наконечника
• Не предназначен для частых демонтажей — после одной опрессовки повторное использование снижает надёжность

Примеры использования

• Подключение медного кабеля 25 мм² к шине в распределительном щите 10 кВ
• Завершение фазного провода в трансформаторной подстанции
• Соединение жилы с клеммой автоматического выключателя высокой мощности
• Монтаж заземления в промышленных установках с использованием болтов M6

Практические советы

• Перед опрессовкой зачистите жилу на длину, равную глубине гильзы наконечника — не более и не менее
• Используйте пресс с матрицей, указанной производителем для наконечников типа ТМ 25–6
• После опрессовки проверьте качество соединения: попробуйте слегка потянуть провод — он не должен выскочить
• Для работы во влажных помещениях обязательно изолируйте место соединения термоусадкой или изолентой
• Храните наконечники в сухом месте — медь со временем окисляется, особенно при наличии влаги
• Проверяйте соответствие диаметра отверстия (6 мм) и размера крепёжного элемента перед сборкой
