Наконечник медный ТМ 35-10-9 (35кв.мм - D10мм) (в упак. 5 шт.) | 07-5317-1 REXANT MEET

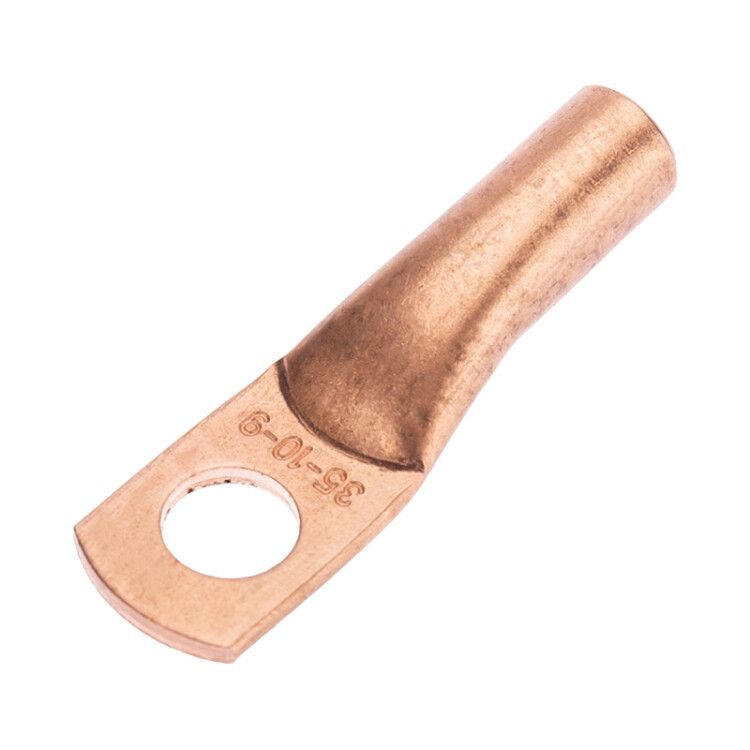

Наконечник медный ТМ 35-10-9 (35 кв. мм – 10 мм) от бренда REXANT предназначен для надёжного оконцевания многожильных медных проводов сечением 35 мм2. Этот наконечник обеспечивает прочное и долговечное соединение через опрессовку, после чего он фиксируется болтом на шине или контакте оборудования. Упакован по 5 штук - удобно для монтажа и запаса.

Назначение и область применения

Наконечник медный ТМ 35-10-9 применяется для подготовки многожильных медных проводов к подключению через болтовые зажимы. Он исключает расслоение жил при затяжке, снижает переходное сопротивление и повышает надёжность контакта. Подходит для использования в распределительных щитах, силовых панелях, станках, конвейерах, системах автоматизации и других устройствах, где требуется стационарное соединение с высокими токами.

Технические характеристики

• Номинальное сечение провода: 35 мм2
• Диаметр отверстия под болт: 10 мм
• Внутренний диаметр хвостовика: 9 мм
• Материал: медь (высокая электропроводность, минимальные тепловые потери)
• Форма контактной площадки: кольцевая - равномерная нагрузка на болт
• Угол соединения: 180° - прямое расположение провода относительно точки подключения
• Способ монтажа: опрессовка специальными клещами
• Покрытие: без защитного слоя - требует защиты от коррозии в агрессивных средах
• Количество отверстий: одно
• Тип проводника: многожильный

Совместимость и монтаж

Наконечник медный ТМ 35-10-9 совместим с многожильными медными проводами точно 35 мм2. Для установки необходимы гидравлические или механические клещи с матрицей под размер 35 мм2. После опрессовки хвостовик плотно обжимается вокруг провода, а кольцевая часть остаётся свободной для болтового соединения. Диаметр отверстия 10 мм соответствует стандартным болтам M10. Не используйте этот наконечник для одножильных проводов - он не обеспечит достаточную механическую устойчивость.

Преимущества

• Высокая электропроводность меди минимизирует нагрев и потери энергии
• Кольцевая форма контактной площадки равномерно распределяет усилие при затяжке болта
• Прямой угол (180°) упрощает прокладку проводов и снижает риск перегиба
• Чёткая маркировка по ГОСТ (ТМ 35-10-9) позволяет легко выбрать нужный тип
• Упаковка по 5 штук снижает расходы на доставку и удобна для командной работы

Ограничения применения

• Не предназначена для алюминиевых проводов - возможна электрохимическая коррозия
• Отсутствие защитного покрытия делает её чувствительной к влаге, соли, химическим веществам - рекомендуется использовать в сухих помещениях или дополнительно герметизировать
• Подходит только для проводов сечением 35 мм2 - использование с меньшим или большим сечением нарушает механическую и электрическую целостность
• Не допускается повторное использование после демонтажа - деформация при опрессовке необратима

Примеры использования

• Подключение мощных двигателей к частотному преобразователю
• Запитка шины постоянного тока в цепях управления станков
• Присоединение заземляющего проводника к контуру заземления
• Обустройство силового кабельного ввода в распределительном щите

Практические советы

• Перед опрессовкой зачистите провод до металла на длину хвостовика - не менее 25–30 мм
• Используйте матрицу клещей, специально подобранную под сечение 35 мм2 - некорректный инструмент вызывает плохой контакт
• Проверьте посадку болта M10 в отверстие - если болт слишком туго/слабо проходит, проверьте соответствие стандарта
• В условиях повышенной влажности или открытых площадках - нанесите антикоррозийную смазку на контактную площадку перед сборкой
• Храните наконечники в сухом месте - медь без покрытия может окисляться даже при длительном хранении
