Наконечник медный ТМ 35-8-9 (35кв.мм - D8мм) (в упак. 5 шт.) | 07-5316-1 REXANT MEET

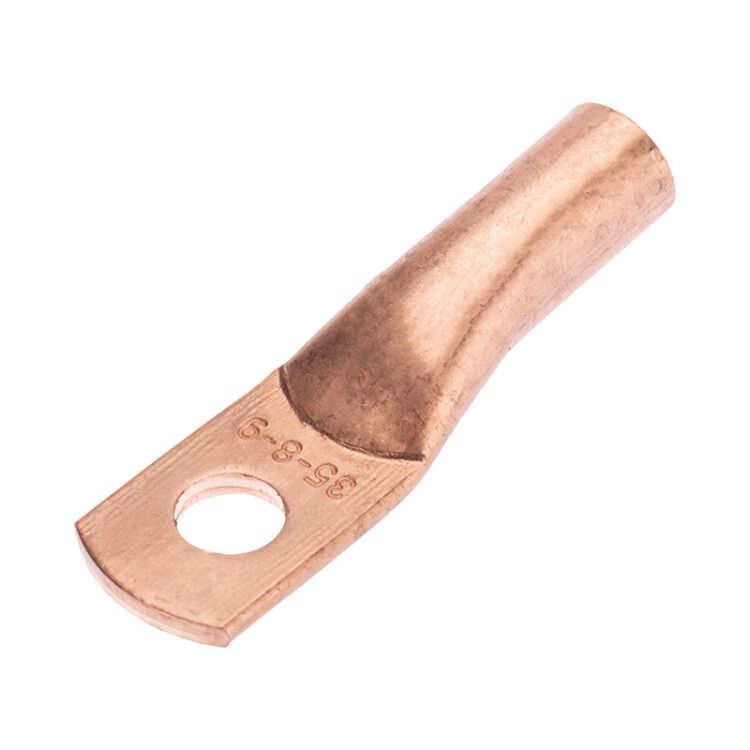

Наконечник медный ТМ 35-8-9 (35 кв. мм - 8 мм) от REXANT предназначен для надёжного оконцевания многожильных медных проводов сечением 35 мм2. Благодаря форме кольцевой контактной площадки и способу монтажа - опрессовке - этот наконечник обеспечивает прочное и долговечное соединение с болтовыми зажимами, что делает его популярным решением в силовой электротехнике.

Назначение и область применения

Наконечник медный ТМ 35-8-9 используется для подготовки концов многожильных медных проводов к подключению через болты. Он применяется там, где требуется надёжный и устойчивый к вибрациям контакт: на шинах распределительных щитов, в клеммах автоматических выключателей, контакторов, трансформаторов и других устройствах силовой цепи. Подходит для установки в промышленном оборудовании, на конвейерах, в системах освещения большой мощности и на объектах ЖКХ.

Технические характеристики

• Номинальное сечение провода: 35 мм2
• Диаметр отверстия: 8 мм - соответствует стандартному болту M8
• Внутренний диаметр хвостовика: 9 мм - обеспечивает плотную посадку на жилу
• Материал: медь - высокая электропроводность, минимальные тепловые потери
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: 180° - прямое расположение провода относительно точки подключения
• Способ монтажа: опрессовка - требует специальных клещей
• Покрытие: без покрытия - не имеет антикоррозийного слоя, требует защиты в агрессивной среде
• Количество монтажных отверстий: одно
• Количество в упаковке: 5 штук

Совместимость и монтаж

Наконечник медный ТМ 35-8-9 совместим с многожильными медными проводами точно 35 мм2. Для монтажа необходимы гидравлические или механические опрессовочные клещи с матрицей под размер 35 мм2. После опрессовки хвостовик должен плотно обжать все жилы без повреждений. Убедитесь, что глубина захода провода в наконечник составляет минимум 14–16 мм - это гарантирует надёжный контакт. Не используйте плоскогубцы или обычные клещи - они не обеспечивают достаточного давления и вызывают плохой контакт.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-78 для наконечников медных. Отсутствие защитного покрытия означает, что в условиях повышенной влажности, агрессивной среды или открытых площадках необходимо дополнительно применять термоусадочные трубки, изолирующие ленты или смазки типа “Литол” для предотвращения окисления. Наконечник не предназначен для работы в условиях постоянного погружения в воду или воздействия солевых растворов без внешней защиты.

Преимущества

• Высокая электропроводность меди снижает нагрев в месте соединения
• Кольцевая форма контактной площадки исключает перекос при затяжке болта
• Прямой угол (180°) удобен для компактной укладки в шкафах и щитах
• Опрессовка создаёт монолитный контакт - лучше, чем просто зажим
• Размеры точно соответствуют заявленным - не требует подбора по месту

Ограничения применения

• Не подходит для одножильных проводов - риск разрушения жилы при опрессовке
• Не имеет антикоррозийного покрытия - нельзя использовать без защиты во влажных помещениях, на улице или в химически активной среде
• Запрещено использование с алюминиевыми проводами - возможна электрохимическая коррозия
• Не рекомендован для частых демонтажей - после нескольких разборок контактная поверхность деформируется

Примеры использования

• Подключение медного кабеля 35 мм2 к шине PE в распределительном щите
• Соединение фазного провода с клеммой контактора в панели управления станком
• Присоединение кабельного вывода к трансформатору в КТП
• Обустройство заземляющего контура на промышленном объекте

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, равную длине хвостовика + 1–2 мм
• Проверьте соответствие диаметра болта (M8) и отверстия наконечника - не допускаются подгонки
• После монтажа проверьте качество опрессовки: попробуйте слегка повернуть провод - он не должен двигаться
• Для длительной службы в сыром воздухе нанесите тонкий слой контактной смазки на место соединения до затяжки
• Храните наконечники в сухом месте - медь легко окисляется при высокой влажности
• При замене старого наконечника всегда выбирайте тот же тип - TМ 35-8-9 от REXANT - чтобы сохранить точность посадки
