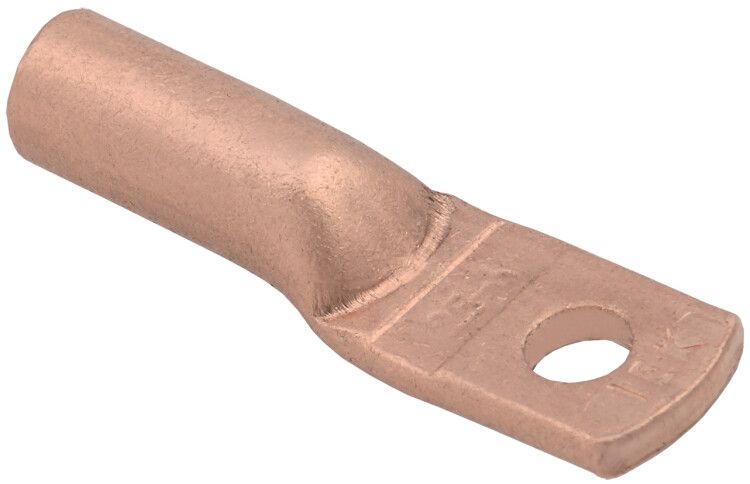

Наконечник медный ТМ 35–8–9 ГОСТ 7386 | UNP23-035-08-09 IEK

Наконечник медный ТМ 35–8–9 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания медных жил сечением 35 мм2 методом опрессовки. Этот элемент используется в силовых цепях до 10 000 В, особенно там, где важна механическая прочность и долгий срок службы - например, в распределительных устройствах, трансформаторных подстанциях и на промышленном оборудовании.

Назначение и область применения

Наконечник медный ТМ 35–8–9 ГОСТ 7386 применяется для создания качественного электрического контакта между медным проводом и зажимом оборудования. Он обеспечивает устойчивую передачу тока, предотвращает перегрев и снижает риск отслоения жилы при нагрузках. Подходит для тяжёлых условий эксплуатации: промышленные станки, силовые щиты, системы заземления, высоковольтные коммутационные аппараты.

Технические характеристики

• Материал: Медь - обеспечивает высокую электропроводность и термостойкость.
• Поперечное сечение: 35 мм2 - рассчитан на провода с такой площадью поперечного сечения.
• Диаметр отверстия: 8 мм - соответствует болтам или шпилькам M8, используемым в клеммах и зажимах.
• Форма контактной площадки: Кольцевая - позволяет равномерно распределить усилие при затяжке.
• Способ монтажа: Опрессовка - требует специального инструмента для обжима, создаёт герметичный и прочный контакт.
• Напряжение: До 10 000 В - допущен для работы в высоковольтных сетях.
• Тип проводника: Тяжёлый - предназначен для массивных медных жил, часто применяемых в стационарных установках.
• Защитное покрытие: Без покрытия - не имеет антикоррозийного слоя; требуется защита внешней средой или изоляцией.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.
• Цвет: Медный - визуально отличается от алюминиевых аналогов, упрощает идентификацию.

Совместимость и монтаж

Наконечник медный ТМ 35–8–9 ГОСТ 7386 совместим с медными однопроволочными и многопроволочными жилами сечением 35 мм2. Для монтажа необходим инструмент для опрессовки с матрицей, подходящей под этот тип наконечника. Убедитесь, что диаметр отверстия 8 мм соответствует размеру крепёжного элемента в вашем оборудовании. После опрессовки проверьте качество соединения - отсутствие трещин, плотная фиксация жилы внутри трубки. Не используйте плоскогубцы или гаечные ключи вместо пресса - это повредит контакт и снизит надёжность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386, регламентирующим параметры медных наконечников для силовых соединений. Напряжение 10 000 В указывает на соответствие нормам для высоковольтных систем. Отсутствие защитного покрытия требует внимательного контроля окружающей среды - в условиях повышенной влажности, химической активности или солёного воздуха рекомендуется дополнительная изоляция или использование смазок типа Литол-24.

Преимущества

• Высокая проводимость меди минимизирует потери энергии и нагрев в месте соединения.
• Кольцевая форма контактной площадки обеспечивает равномерную нагрузку при затяжке болтом, исключая деформацию.
• Срок службы 30 лет делает изделие экономически выгодным для постоянных установок.
• Стандартное исполнение по ГОСТ 7386 гарантирует взаимозаменяемость с другими компонентами, произведенными по этому же стандарту.

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен электрохимический эффект и разрушение контакта.
• Отсутствие защитного покрытия делает её чувствительной к коррозии в агрессивных средах (например, в морском климате или химических цехах).
• Требуется точный подбор инструмента для опрессовки - некорректный пресс вызовет плохой контакт или разрыв жилы.
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации - возможно ослабление соединения.

Примеры использования

• Подключение медного кабеля 35 мм2 к шине в распределительном щите 10 кВ.
• Заземление силового трансформатора через медную шину с болтовым соединением M8.
• Присоединение жилы к клемме автоматического выключателя в промышленной панели.
• Соединение кабельных ответвлений в подземных камерах (при наличии дополнительной защиты от влаги).

Практические советы

• Перед монтажом зачистите жилу на длину, полностью соответствующую внутреннему размеру наконечника - не более и не менее.
• Обязательно используйте пресс с правильной матрицей - для ТМ 35–8–9 обычно нужна матрица 8–10 мм.
• Проверяйте глубину запрессовки: после обжима край наконечника должен плотно прилегать к изоляции провода.
• В условиях повышенной влажности нанесите тонкий слой контактной смазки (например, Duralub) на поверхность наконечника перед установкой.
• При замене старого наконечника - всегда проверяйте состояние самой жилы: если она окислилась или повреждена, замените участок кабеля.
