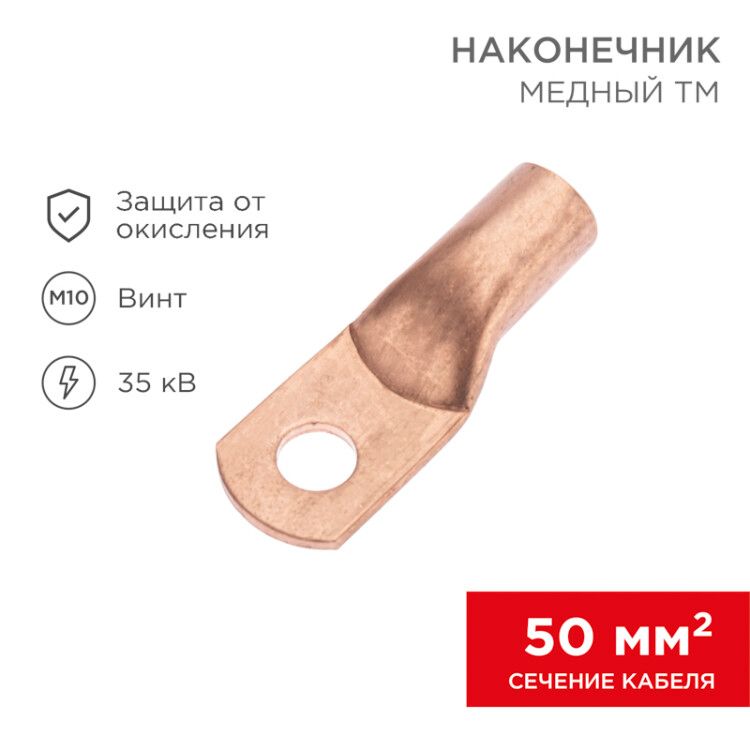

Наконечник медный ТМ 50-10-11 (50кв мм - 11мм) (в упак. 5 шт.), REXANT 07-5323-1 MEET

Наконечник медный трубчатый 50 мм2 - Ø11 мм (упаковка 5 шт.) от REXANT - это надёжный элемент для оконцевания многожильных медных проводов сечением 50 мм2. Артикулы etm07-5323-1 и 07-5323-1 подходят для монтажа в силовых цепях, где требуется прочное и долговечное соединение.

Назначение и область применения

Наконечник медный трубчатый 50 мм2 - Ø11 мм используется для оконцевания многожильных медных проводов методом опрессовки. Обеспечивает надёжный электрический контакт и механическую фиксацию при подключении к болтовым зажимам. Применяется в распределительных щитах, на трансформаторах, в частотных преобразователях, на станках и других устройствах с высокими токовыми нагрузками.

Технические характеристики

• Номинальное сечение провода: 50 мм2
• Внутренний диаметр хвостовика: 11 мм
• Форма контактной площадки: кольцевая
• Тип проводника: многожильный
• Угол соединения: 180° - прямой выход, удобен для компактной укладки
• Количество монтажных отверстий: 1
• Материал: медь, без покрытия
• Количество в упаковке: 5 штук

Совместимость и монтаж

Подходит для установки на провода сечением до 50 мм2, соответствующих по внешнему диаметру жилы. Для монтажа необходима гидравлическая или ручная опрессовка специальными клещами с матрицей под 50 мм2. Диаметр резьбового соединения 11 мм совпадает с типичными болтами M10–M12, что позволяет использовать наконечник с большинством стандартных клемм и зажимов. Убедитесь, что диаметр отверстия в клемме не меньше 11 мм - иначе соединение будет невозможно.

Безопасность и стандарты

Изделие выполнено из электротехнической меди, соответствует требованиям ГОСТ 7385-94 для наконечников трубчатых. Отсутствие покрытия обеспечивает максимальную проводимость, но требует защиты от коррозии в агрессивных средах. Наконечник медный трубчатый 50 мм2 - Ø11 мм не предназначен для работы во взрывоопасных зонах без дополнительной герметизации.

Преимущества

• Высокая электропроводность благодаря чистой меди
• Прямой угол (180°) снижает напряжение изгиба на проводе при сборке
• Кольцевая форма контактной площадки равномерно распределяет усилие затяжки
• Упаковка по 5 шт. - удобна для запаса на объекте
• Отсутствие покрытия исключает риск отслоения и увеличивает срок службы контакта

Ограничения применения

• Не применяется для одножильных проводов - возможен перегрев и разрушение жилы
• Без покрытия - не рекомендован для влажных, солевых или химически активных сред без дополнительной изоляции
• Запрещена работа при температуре выше +105 C - медь теряет прочность, повышается риск деформации
• Не подходит для автоматических систем, где требуется быстрая замена - нужна ручная опрессовка

Примеры использования

• Подключение медного кабеля 50 мм2 к шине в распределительном щите
• Присоединение клеммы к выводу двигателя переменного тока
• Фиксация заземляющего проводника на контуре заземления
• Соединение в цепях постоянного тока с током более 150 А

Практические советы

• Перед опрессовкой зачистите провод на длину, равную глубине хвостовика - не менее 15 мм
• Выбирайте клещи с матрицей, точно соответствующей сечению 50 мм2 - недостаточное давление вызывает плохой контакт
• Проверьте, чтобы после опрессовки не было выступающих жил - они могут замкнуть соседние клеммы
• При использовании в условиях повышенной влажности - нанесите антикоррозийную смазку на место соединения
• Рекомендуемый момент затяжки болта M10 - 15–20 Нм; для M12 - 25–30 Нм
