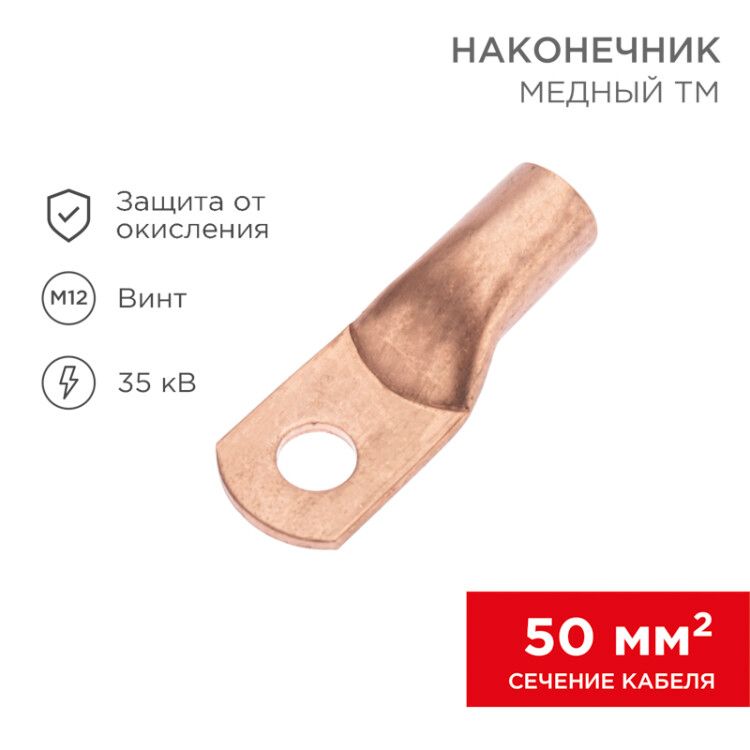

Наконечник медный ТМ 50-12-11 (50кв.мм - D11мм) (в упак. 5 шт.) | 07-5324-1 REXANT MEET

Наконечник медный ТМ 50-12-11 (50 кв. мм - 11 мм) от REXANT - это надёжный элемент для оконцевания многожильных медных проводов методом опрессовки. Подходит для силовых соединений в электроустановках, где требуется прочная и долговечная контактная группа. Упакован по 5 штук.

Назначение и область применения

Наконечник медный ТМ 50-12-11 используется для создания качественного электрического контакта между многожильным медным проводом и зажимом, болтом или шиной. Применяется там, где важна механическая устойчивость и минимальное переходное сопротивление: на шинах распределительных щитов, в клеммах автоматических выключателей, на выводах трансформаторов, двигателях и других мощных устройствах.

Технические характеристики

• Поперечное сечение: 50 мм2 - рассчитан на ток до 190 А (по ГОСТ 7385);
• Диаметр отверстия: 12 мм - совместим с болтами M12;
• Внутренний диаметр хвостовика: 11 мм - обеспечивает плотную посадку на проводе с внешним диаметром до 11 мм;
• Материал: медь - высокая электропроводность и термическая стойкость;
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке;
• Угол соединения: 180° - прямое расположение провода относительно клеммы;
• Способ монтажа: опрессовка - требует специальных клещей;
• Защитное покрытие: отсутствует - рекомендуется применять в сухих помещениях или с дополнительной изоляцией;
• Количество отверстий: одно - для одиночного крепления;
• Тип проводника: многожильный - не предназначена для одножильных проводов.

Совместимость и монтаж

Наконечник медный ТМ 50-12-11 совместим с проводами сечением 50 мм2, состоящими из множества тонких жил. Для установки необходимы гидравлические или механические клещи с матрицей под размер 50 мм2 и диаметром 12 мм. Перед опрессовкой зачищается изоляция на длину, соответствующую глубине трубки наконечника - около 25–30 мм. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или выпирания металла.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-82 «Наконечники медные». Отсутствие защитного покрытия делает его чувствительным к коррозии во влажной среде - не применяйте в условиях повышенной влажности, на открытом воздухе или в агрессивных средах без дополнительной защиты.

Преимущества

• Высокая электропроводность меди снижает потери энергии и нагрев в месте соединения;
• Жесткий корпус предотвращает деформацию при затяжке болтов;
• Кольцевая форма контактной площадки обеспечивает равномерное давление и минимизирует риск повреждения клеммы;
• Чётко заданные размеры позволяют точно подбирать болты и зажимы без подгонки.

Ограничения применения

• Не использовать в условиях постоянной влажности, на улице или в агрессивных средах - медь без покрытия быстро окисляется;
• Подходит только для многожильных проводов; попытки использовать с одножильными проводами приведут к плохому контакту;
• Требуется обязательное использование специального инструмента для опрессовки - нельзя просто закручивать болтом без подготовки;
• Не допускается повторное использование после демонтажа - металл деформируется и потеряются герметичность и механическая прочность.

Примеры использования

• Подключение медного кабеля 50 мм2 к шине PE/N в распределительном щите;
• Присоединение фазного провода к выходному зажиму частотного преобразователя;
• Запитка двигателя 30–45 кВт через клеммную колодку с болтом M12;
• Соединение кабельной линии с заземляющей шиной в цеховой сети.

Практические советы

• Перед монтажом обязательно зачистите провод до блеска - даже тонкий слой оксида увеличивает сопротивление;
• Выбирайте клещи с регулировкой усилия - переопрессовка разрушает медную трубку;
• Проверяйте соответствие диаметра болта (M12) и отверстия наконечника - не используйте более крупные болты;
• Если работаете во влажной среде, нанесите антикоррозийную смазку (например, КТ-1) на поверхность наконечника перед сборкой;
• Храните в сухом месте - открытые медные наконечники ТМ 50-12-11 от REXANT легко окисляются при длительном воздействии воздуха.
