Наконечник НА-50 М10 10 кВ (35-50 мм2) PROxima | cl-b-50 EKF

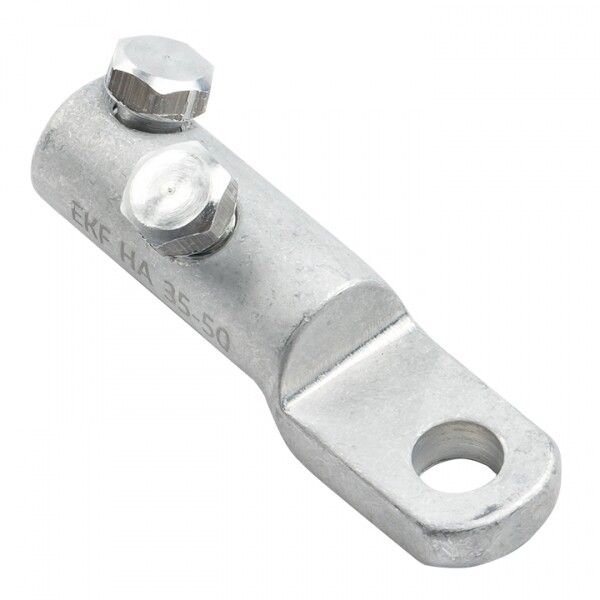

Наконечник НА-50 М10 10 кВ (35–50 мм2) от EKF PROxima - это болтовой наконечник для надёжного соединения алюминиевых проводов с клеммами оборудования. Он обеспечивает прочный электрический контакт благодаря уникальной системе срывных болтов и применяется в распределительных устройствах до 10 кВ.

Назначение и область применения

Наконечник НА-50 М10 10 кВ (35–50 мм2) используется для оконцевания зачищенных жил алюминиевых проводов и кабелей сечением 35–50 мм2 перед подключением к клеммам электрооборудования. Применяется в силовых щитах, трансформаторных подстанциях, коммутационных аппаратах и других установках до 10 кВ. Подходит для работы в условиях повышенной влажности, перепадов температур и открытых площадках.

Технические характеристики

• Номинальное сечение провода: 35–50 мм2 (для алюминия)
• Диаметр отверстия: 10 мм - совместим с болтами M10
• Материал проводника: алюминий
• Тип изделия: болтовой наконечник
• Способ монтажа: фиксация на винты
• Наличие срывной головки: да - гарантирует точный момент затяжки
• Покрытие поверхности: без покрытия - не требует антикоррозийной обработки при использовании в закрытых помещениях
• Рабочее напряжение: до 10 кВ

Совместимость и монтаж

НА-50 М10 10 кВ (35–50 мм2) монтируется на винты M10. Для правильного подключения:

• Зачистите жилу кабеля на длину, соответствующую глубине гильзы наконечника - не менее 20 мм
• Убедитесь, что сечение жилы попадает в диапазон 35–50 мм2
• Используйте только алюминиевые провода - наконечник рассчитан именно на этот материал
• Затягивайте болты до момента срыва головки - это сигнал, что достигнут оптимальный контактный зазор
• Не используйте инструменты с регулируемым крутящим моментом - срывная головка исключает риск перегрузки

Особенности конструкции

Конструкция наконечника НА-50 М10 10 кВ (35–50 мм2) включает:

• Эксцентриковое отверстие - снижает риск деформации при затяжке
• Рифлёная внутренняя поверхность - увеличивает механическое сцепление с алюминиевой жилой
• Контактная смазка внутри - препятствует окислению и повышает долговечность соединения
• Два болта под углом - обеспечивают равномерную нагрузку и уменьшают вероятность перекоса

Преимущества

• Автоматический контроль момента затяжки через срывную головку - исключает человеческий фактор
• Высокая устойчивость к внешним воздействиям - работает при экстремальных температурах и в агрессивной среде
• Стабильный контакт без необходимости периодической подтяжки
• Совместимость с сериями EKF PROxima - легко заменить в рамках одной системы

Ограничения применения

• Не предназначается для медных проводов - хотя возможно физическое совмещение, контакт будет нестабильным из-за различий в коэффициентах теплового расширения
• Не рекомендован для частых демонтажей - срывная головка одноразовая, после снятия требуется замена наконечника
• Без защитного покрытия - при эксплуатации на открытом воздухе необходимо использовать дополнительную изоляцию (термоусадочные трубки или бандажи)
• Не подходит для токов выше номинала, указанного для сечения 50 мм2 - проверяйте допустимые токовые нагрузки согласно ГОСТ 8024

Примеры использования

• Подключение алюминиевых шин в КРУ 6–10 кВ
• Фиксация выводов трансформаторов и реакторов
• Соединение кабельных линий с автоматическими выключателями и рубильниками
• Монтаж в распределительных пунктах на промышленных объектах

Практические советы

• Перед монтажом удалите оксидную плёнку с алюминиевой жилы - используйте металлическую щётку или специальный инструмент
• Проверьте посадочный диаметр 10 мм - он должен точно совпадать с диаметром болта клеммы
• После монтажа осмотрите место соединения - срывная головка должна быть полностью сломана и находиться ниже поверхности наконечника
• Для наружной установки обмотайте соединение термоусадкой с клеевым слоем - это компенсирует отсутствие покрытия
• Не используйте НА-50 М10 10 кВ (35–50 мм2) вместо наконечников для меди - даже при одинаковом сечении это нарушает нормы безопасности
