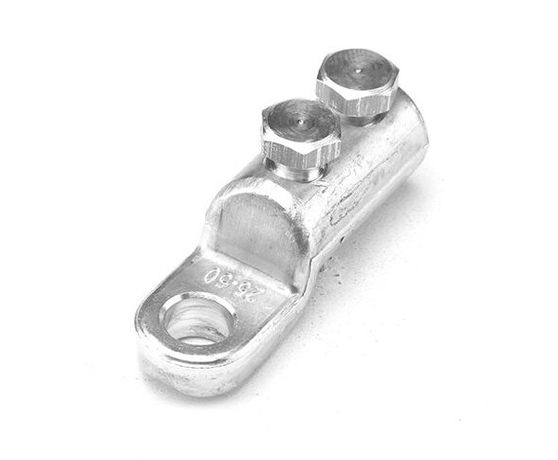

Наконечник болтовой 2НБ-1-005 (25-50 мм) от ЗЭТАРУС предназначен для надёжного оконцевания алюминиевых и медных жил кабелей с бумажной или пластиковой изоляцией до 10 кВ. Благодаря двухболтовому креплению и срывной головке он обеспечивает контролируемое усилие затяжки, что особенно важно при работе с высокими напряжениями.

Назначение и область применения

Наконечник болтовой 2НБ-1-005 (25-50 мм) используется для создания разъёмных или постоянных соединений между кабельными жилами и оборудованием: трансформаторами, выключателями, распределительными устройствами, шинопроводами. Подходит для силовых кабелей с сечением 25–50 мм², как алюминиевых, так и медных. Применяется в энергообъектах, подстанциях, промышленных цехах, где требуется надёжный контакт при напряжении до 10 кВ.

Технические характеристики

• Номинальное сечение жилы: 25–50 мм² (для меди и алюминия)
• Диаметр отверстия лопатки: 10,9 мм (соответствует болту M10)
• Количество крепёжных элементов: два болта
• Материал наконечника: алюминий
• Тип провода: многопроволочные круглые или секторные жилы
• Крепёж: болты со срывной головкой — автоматически откручиваются при достижении заданного момента
• Цвет: желтый (цвет самого металла, без изоляции)
• Покрытие: голый металл, без антикоррозийного слоя
• Напряжение: до 10 кВ

Совместимость и монтаж

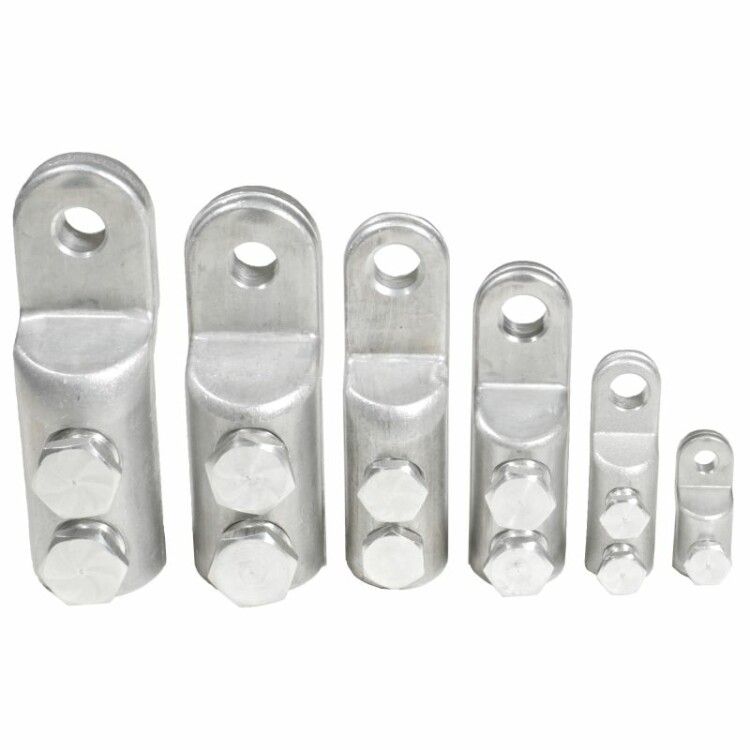

Наконечник болтовой 2НБ-1-005 (25-50 мм) устанавливается на жилу кабеля путём запрессовки или механического обжима. После этого он фиксируется двумя болтами M10 к зажимному устройству. Срывная головка болта гарантирует точное усилие затяжки — перетягивание исключено. Учитывайте, что диаметр отверстия 10,9 мм соответствует именно болту M10; другие размеры (M12, M16) доступны в других модификациях серии 2НБ.

Лопатка смещена относительно корпуса — это позволяет после монтажа одеть на наконечник термоусадочную манжету для защиты от внешних воздействий. Для герметизации рекомендуется использовать манжеты с температурой усадки не ниже 120 °C.

Преимущества

• Двухболтовое крепление повышает надёжность контакта и равномерно распределяет нагрузку
• Срывная головка болта предотвращает недотяг и перетяг — снижает риск нагрева и выхода из строя
• Подходит как для алюминиевых, так и для медных жил — универсальность в условиях смешанных систем
• Смещенная лопатка удобна для последующего монтажа термоусадочных изделий
• Изготовлен из алюминия — совместим с алюминиевыми кабелями, минимизирует гальваническую коррозию

Ограничения применения

• Не имеет изоляции — требует обязательного применения термоусадочных манжет или других средств защиты
• Голый алюминий подвержен окислению — не применяется в агрессивных средах без дополнительной защиты
• Не предназначен для частых демонтажей — срывная головка болта не восстанавливаема после откручивания
• Не подходит для жил меньшего сечения — использование с проводами менее 25 мм² приведёт к плохому контакту
• Не рассчитан на переменный ток выше 10 кВ — превышение напряжения опасно!

Примеры использования

• Оконцовка алюминиевой жилы кабеля ААШв перед подключением к шине КРУ
• Присоединение медного провода 35 мм² к выводу трансформатора ТМ
• Монтаж соединения в распределительном щите 6(10) кВ
• Подключение кабеля к коммутационному аппарату с болтовыми зажимами

Практические советы

• Перед монтажом зачистите жилу на длину, соответствующую глубине гильзы наконечника — не допускайте оголённых участков вне корпуса
• Обжим выполняйте специальным прессом с матрицей, подходящей под сечение 25–50 мм²
• После установки обязательно проверьте момент затяжки — срывная головка должна отломиться, а не просто проскользнуть
• Для работы в сыром или химически активном воздухе используйте термоусадочную трубку с клеевым слоем — она защитит от влаги и окисления
• Если нужен более долговечный контакт, можно заменить алюминиевые болты на латунные — запросите эту опцию при заказе
• Проверяйте посадочный диаметр болта на вашем оборудовании — 10,9 мм подходит только для M10, не путайте с другими вариантами серии 2НБ
