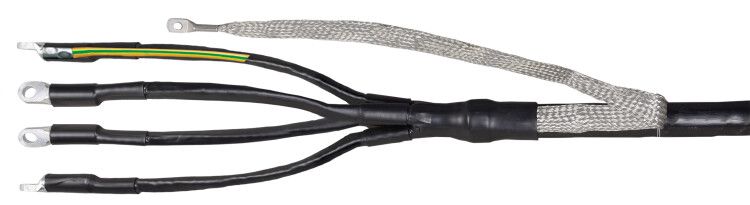

Муфта концевая ПКВ(Н)тпбэ 4х16/25 без болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-NVN4-1625XZ

Муфта концевая ПКВ(Н)тпбэ 4х16/25 без наконечников, ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для герметичного оконцевания четырёхжильных силовых кабелей сечением 16–25 мм2, обеспечивает надёжную изоляцию и заземление при наружной установке. Артикул uzm-xlbk1-nvn4-1625xz - решение для профессионального монтажа в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта концевая ПКВ(Н)тпбэ 4х16/25 без наконечников используется для завершения трёхжильных кабелей с дополнительной жилой заземления. Применяется исключительно вне помещений - на опорах, в кабельных колодцах, на фасадах зданий, в распределительных пунктах открытого типа. Подходит для кабелей с ПВХ или СПЭ изоляцией и бронированной или экранированной конструкцией, таких как АВБбШв, ВБбШв, ВВГЭ, АВВГЭ и аналогов.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4 (три фазные + одна заземляющая)
• Номинальное сечение жил: 16–25 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер термоусаживаемый (ППД / ПВХ / СПЭ)
• Цвет: черный
• Срок службы: 30 лет
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Способ монтажа: нагрев термоусадочной трубки

Совместимость и монтаж

Муфта ПКВ(Н)тпбэ 4х16/25 без наконечников устанавливается на кабели с внешним диаметром, соответствующим сечению 16–25 мм2. Монтаж выполняется методом термоусадки: после подготовки кабеля и сборки элементов муфты, равномерным прогревом тепловым феном происходит усадка материала, формируя плотное, герметичное соединение. Наконечники в комплект не входят - их необходимо приобрести отдельно. В комплекте есть комплект заземления с роликовыми пружинами - они обеспечивают надёжный контакт с броней или экраном кабеля без сварки или болтовых соединений.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0. Конструкция рассчитана на работу в условиях агрессивной среды: перепады температур, влага, УФ-излучение. Черный цвет корпуса повышает стойкость к выгоранию на солнце. Отсутствие металлических деталей снижает риск коррозии.

Преимущества

• Высокая степень герметизации благодаря термоусадке - предотвращает попадание влаги и пыли
• Не требует сложного оборудования - достаточно теплового фена
• Комплект заземления с роликовыми пружинами ускоряет монтаж и исключает необходимость в болтовых контактах
• Долгий срок службы - 30 лет при соблюдении условий эксплуатации
• Подходит для кабелей с броней и экраном - универсальность для большинства современных ЛЭП

Ограничения применения

• Не применяется внутри помещений - предназначена только для наружной установки
• Не совместима с кабелями сечением менее 16 мм2 или более 25 мм2 - возможен риск разрыва или плохой усадки
• Требует точного соблюдения технологии термоусадки - недостаточный или избыточный нагрев снижает надёжность
• Не содержит наконечники - их необходимо подбирать отдельно по сечению жил и типу клеммы
• Не рекомендовано использование в местах с постоянным механическим воздействием (например, в движущихся участках кабельных трасс)

Примеры использования

• Завершение кабеля АВБбШв-1 от столба к щитовой на дачном участке
• Подключение питания к насосной станции с кабелем ВВГЭ 4×25
• Оконцевание кабеля в кабельном колодце на промышленной площадке
• Присоединение кабеля к автоматическому выключателю в наружном шкафу управления

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля - он должен точно соответствовать заявленному сечению 16–25 мм2
• Используйте только качественный тепловой фен с регулируемой температурой - избегайте открытого пламени
• При работе с бронированным кабелем убедитесь, что роликовые пружины плотно захватывают броню - это гарантирует надёжное заземление
• Выбирайте наконечники по сечению жил и типу клеммы (например, ПМЛ, ПМГ) - они должны подходить к вашему оборудованию
• Не допускайте перегрева - при появлении пузырей или потеков материала немедленно прекратите нагрев
• Храните муфту в сухом месте, избегая прямого солнечного света - даже в упаковке материал чувствителен к УФ
