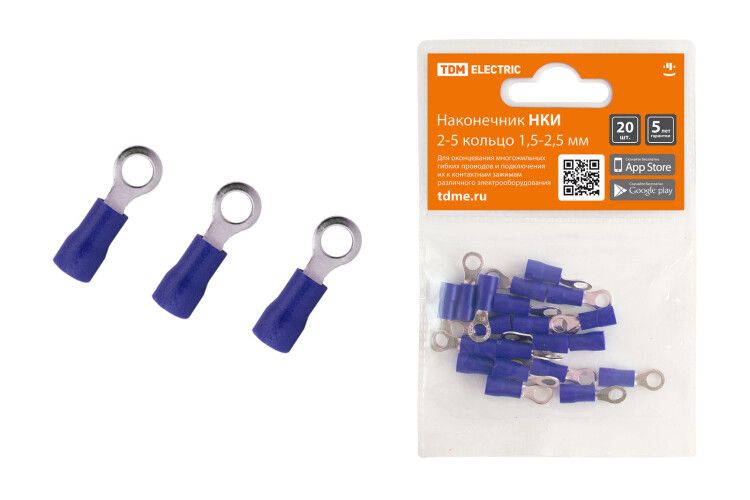

Наконечник НКИ 2-5 кольцо 1,5-2,5мм (20шт) | SQ0568-0005 TDM

Наконечник НКИ 2-5 кольцо 1,5-2,5 мм (20 шт) от TDM ELECTRIC предназначен для надёжного оконцевания гибких медных проводов сечением 1,5–2,5 мм2. Этот тип наконечника используется там, где требуется прочное и легко демонтируемое соединение через винтовые зажимы - например, в распределительных щитах, пультах управления или на оборудовании с частыми перенастройками.

Назначение и область применения

Наконечник НКИ 2-5 кольцо 1,5-2,5 мм (20 шт) применяется для оконцевания многожильных медных проводов. Он обеспечивает плотный контакт между проводом и винтовым зажимом, предотвращая выпадение жил, перегрев и плохой контакт. Подходит для установки в клеммных колодках, автоматических выключателях, контакторах, реле и других устройствах с винтовым креплением.

Часто используется при:

• Монтаже электрических щитов и панелей управления;
• Подключении силовых и управляющих цепей на производстве;
• Работах, требующих быстрого отключения и переустановки проводов - например, при обслуживании или модернизации оборудования.

Технические характеристики

• Тип наконечника: кольцевой, изолированный (название указывает на форму и наличие изоляции);
• Сечение провода: 1,5–2,5 мм2 - оптимально для гибких многожильных медных проводов;
• Диаметр кольца: 2–5 мм - совместим с винтами M2,5 до M4;
• Количество в упаковке: 20 штук;
• Материал: медь, омеднённая поверхность для лучшей проводимости и защиты от окисления;
• Изоляция: цветная (обычно красная или синяя), служит для визуального различения и механической защиты.

Совместимость и монтаж

Наконечник НКИ 2-5 кольцо 1,5-2,5 мм (20 шт) совместим с винтами диаметром 2–5 мм. Для правильной установки:

• Зачистите конец провода на длину, равную глубине гильзы наконечника (не более 10 мм);
• Вставьте провод в гильзу и обожмите специальным инструментом - клещами для наконечников типа КНИ/НКИ;
• Убедитесь, что все жилы заполнены гильзу, без выпирающих концов;
• Наденьте кольцо на винт так, чтобы оно свободно поворачивалось, затем затяните до упора - не перетягивайте!

Не используйте плоскогубцы или обычные кусачки - они деформируют наконечник и снижают надёжность контакта.

Преимущества

• Обеспечивают стабильный токовый контакт даже при вибрациях и частых подключениях;
• Изолированная форма защищает от случайного замыкания на соседние элементы;
• Цветовая маркировка позволяет быстро определить сечение провода без измерений;
• Готовый к использованию комплект - 20 штук в упаковке, удобно для монтажа нескольких точек.

Ограничения применения

• Не предназначены для одножильных жестких проводов - возможна трещина в гильзе при обжиме;
• Не подходят для высокочастотных или импульсных цепей - из-за паразитной индуктивности кольца;
• Не рекомендуются для постоянного погружения в жидкости или работы в агрессивных средах - изоляция не рассчитана на химию;
• Максимальный рабочий ток зависит от винта и материала клеммы - не превышайте допустимую нагрузку указанную в документации оборудования.

Примеры использования

• Подключение терморегуляторов к нагревательным элементам в промышленных печях;
• Фиксация проводов к клеммам ПЛК в системах автоматизации;
• Монтаж кнопочных постов и световой сигнализации на конвейерах;
• Переподключение двигателей в испытательных стендах - благодаря возможности быстрой разборки.

Практические советы

• Выбирайте наконечник по сечению провода, а не по внешнему виду - 1,5 мм2 и 2,5 мм2 имеют близкий диаметр, но разную токовую нагрузку;
• Проверяйте соответствие диаметра кольца и винта перед сборкой - слишком маленькое кольцо не наденется, слишком большое будет болтаться;
• Храните в сухом месте - влага может вызвать окисление меди, особенно если изоляция повреждена;
• Если работаете с несколькими группами проводов - используйте разные цвета наконечников для удобства диагностики.
