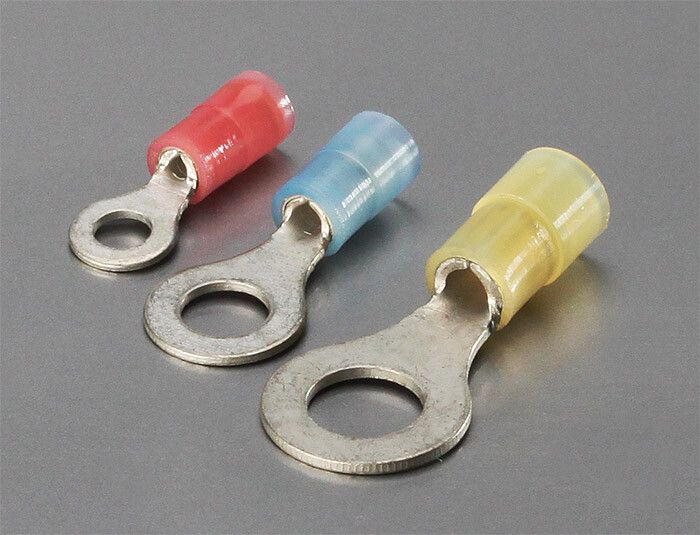

Наконечник кабельный кольцевой изолированный НКИ(н) 2.5-4 серия ПРОФИ - 57909 КВТ

Наконечник кабельный кольцевой изолированный НКИ(н) 2,5-4 от бренда КВТ (артикул 57909) предназначен для надёжного оконцевания медных проводов сечением 2,5 мм2 с последующим креплением на винтовые клеммы. Изделие сочетает изоляцию, лужёную медную контактную часть и улучшенную конструкцию для удобной опрессовки - подходит для промышленной и распределительной электромонтажной работы.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ(н) 2,5-4 используется для оконцевания многожильных и одножильных медных проводов сечением 2,5 мм2 перед установкой на винтовые клеммы электрооборудования. Применяется в системах управления, силовых щитах, станках, конвейерах и других устройствах, где требуется надёжное и долговечное соединение. Подходит для монтажа в условиях повышенной влажности, вибраций и перепадов температур.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2
• Диаметр отверстия: 4 мм
• Материал контакта: медь марки М1
• Покрытие контакта: электролитическое лужение - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Изоляция: да, из самозатухающего нейлона без галогенов
• Цвет изоляции: синий
• Рабочая температура: от –40 C до +105 C
• Номинальный ток: 19 А
• Максимальное напряжение: 690 В (по данным производителя; в характеристиках указано 1000 В - следует руководствоваться более консервативным значением 690 В для безопасной эксплуатации)
• Способ монтажа: опрессовка
• Нормативный документ: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ(н) 2,5-4 совместим с любыми инструментами для опрессовки, подходящими под сечение 2,5 мм2. Благодаря заваренному стыковому шву на контактной трубке, ориентацию наконечника при использовании матриц можно не соблюдать - это ускоряет работу. Опрессовка возможна как по самой медной части, так и через изоляционную манжету - что исключает риск повреждения изоляции во время монтажа. Для лучшего захода жилы в наконечник предусмотрена форма «Easy Entry» - раструбная манжета облегчает введение многопроволочных жил даже при слегка рассыпающихся концах.

Безопасность и стандарты

Изоляция выполнена из самозатухающего нейлона, не содержащего галогенов - при возгорании не выделяет токсичных паров. Температурная стойкость до +105 C соответствует требованиям для промышленного оборудования. Учитывайте, что максимальное рабочее напряжение - 690 В, хотя в спецификации указано 1000 В. Это связано с нормативными ограничениями по безопасности: для длительной эксплуатации рекомендовано использовать изделие в пределах 690 В. Соответствует ТУ 3424-001-59861269-2004.

Преимущества

• Лужёная медная контактная часть обеспечивает стабильный токовый контакт и устойчивость к окислению
• Заваренный шов на трубке позволяет не следить за направлением при опрессовке - экономит время при массовом монтаже
• Поперечные засечки внутри трубки усиливают механическое сцепление с жилой - снижается вероятность выпадения провода
• Раструбная изоляция «Easy Entry» упрощает ввод жилы, особенно при работе с мягкими многопроволочными проводами
• Самозатухающая изоляция повышает пожаробезопасность
• Высокая термостойкость (+105 C) допускает применение в нагреваемых средах

Ограничения применения

• Не предназначены для использования с алюминиевыми проводами - материал контакта (медь) несовместим с алюминием
• Максимальное рабочее напряжение - 690 В, несмотря на указание 1000 В в таблице характеристик; использование выше этого порога недопустимо
• Не рекомендуется применять в средах с постоянным воздействием открытого пламени или высоких температур свыше +105 C
• Опрессовка должна выполняться только инструментом, соответствующим сечению 2,5 мм2 - некорректный инструмент приведёт к плохому контакту или разрушению изоляции

Примеры использования

• Подключение медных проводов к клеммам автоматических выключателей в распределительном щите
• Соединение проводов питания с клеммами частотных преобразователей
• Оконцевание жил в цепях управления станков с ЧПУ
• Монтаж в системах освещения с высокой нагрузкой
• Применение в вибро- и удароопасных зонах - благодаря усиленному креплению жилы

Практические советы

• Перед опрессовкой проверьте, чтобы конец провода был ровно обрезан и не имел рассыпающихся жил - используйте кабельный нож или стриппер
• Выбирайте матрицу опрессовки, которая точно соответствует сечению 2,5 мм2 - слишком маленькая матрица деформирует изоляцию, слишком большая - не обеспечит плотного соединения
• При монтаже в щитах учитывайте посадочный диаметр 4 мм - он подходит под винты M4–M5, но не для более крупных клемм
• Храните наконечники в сухом месте - хотя они лужёные, длительное хранение в сыром помещении может вызвать потемнение покрытия
• Для быстрого монтажа в больших объемах используйте полуавтоматические прессы - заводская конструкция специально адаптирована под такие инструменты
