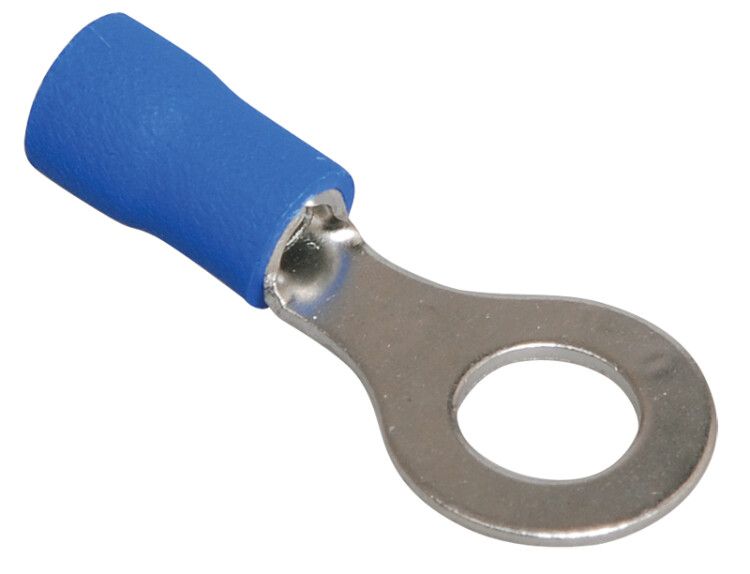

Наконечник НКИ2-4 кольцо 1,5-2,5мм (20 шт) | UNL20-4-D25-4-4 IEK

Наконечник НКИ2-4 кольцо 1,5-2,5мм (20 шт) от IEK предназначен для надёжного оконцевания многожильных медных проводов сечением 1,5–2,5 мм2 с помощью опрессовки. Этот тип наконечника применяют там, где требуется прочное и долговечное винтовое соединение - например, в распределительных щитах, контакторах или клеммах оборудования. Артикул unl20-4-d25-4-4 указывает на конкретную модификацию, совпадающую с названием продукта.

Назначение и область применения

Наконечник НКИ2-4 кольцо 1,5-2,5мм (20 шт) используют для подготовки концов проводов перед подключением к винтовым зажимам. Он обеспечивает плотный контакт между медной жилой и клеммой, предотвращает перегрев, ослабление соединения и повреждение тонких проволочек. Подходит для установки в устройствах управления, автоматических выключателях, реле, силовой аппаратуре и других системах с механическими креплениями.

Технические характеристики

• Номинальное сечение провода: 1,5–2,5 мм2 - подходит для большинства бытовых и промышленных цепей до 16 А
• Диаметр отверстия: 4 мм - совместим с винтами M3–M4
• Наружный диаметр кольца: 4,9 мм - позволяет легко заходить в стандартные клеммы
• Материал: медь - высокая проводимость и термостойкость
• Покрытие: лужёное - снижает окисление, увеличивает срок службы в условиях повышенной влажности
• Изоляция: да, синего цвета - защищает от случайного замыкания, визуально отличает фазу/нейтраль
• Способ монтажа: опрессовка - требует специальных клещей, исключает пайку
• Количество в упаковке: 20 штук - удобно для партийной работы
• Гарантия: 3 года - подтверждает соответствие стандартам качества IEK

Совместимость и монтаж

Наконечник НКИ2-4 кольцо 1,5-2,5мм (20 шт) совместим с любыми винтовыми клеммами, имеющими диаметр отверстия 4 мм. Для монтажа необходимы опрессовочные клещи с матрицей для сечений 1,5–2,5 мм2. Перед опрессовкой необходимо зачистить изоляцию провода на длину, равную глубине гильзы наконечника - обычно около 8–10 мм. Убедитесь, что все проволочки жилы полностью вошли внутрь трубчатой части; после опрессовки проверьте герметичность соединения - не должно быть видно торчащих проводков.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р МЭК 60947-7-1 и другим нормам для электрооборудования. Лужёная поверхность препятствует образованию оксидов, которые могут вызвать нагрев и потерю контакта. Цветная изоляция соответствует принятой цветовой маркировке - синий цвет часто используется для нулевых проводников, хотя формально он не регламентирован как обязательный. Применение в сетях переменного тока до 1000 В и постоянного тока до 1500 В допустимо.

Преимущества

• Увеличенная площадь контакта благодаря кольцевой форме - меньше вероятность перегрева
• Лужёное покрытие продлевает жизнь соединению в сыром воздухе, на открытых площадках и в помещениях с высокой влажностью
• Изолированный корпус предотвращает случайные замыкания при близком расположении соседних клемм
• Стандартные размеры обеспечивают универсальное применение в различных типах устройств
• Высокая механическая прочность после опрессовки - не деформируется при затяжке винта

Ограничения применения

• Не для одножильных проводов - рассчитан только на многожильные медные жилы
• Запрещена пайка - использование паяльника разрушает структуру наконечника и снижает надёжность
• Не рекомендовано применение в средах с агрессивными химическими веществами - даже лужёное покрытие имеет ограниченную устойчивость
• Работает только с винтовыми клеммами - несовместим с push-in или быстрозажимными системами
• Максимальный ток ограничен сечением провода - не используйте для нагрузок выше 25 А без проверки условий охлаждения

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите освещения
• Присоединение проводов к клеммам тепловых реле и магнитных пускателей
• Обвязка двигателей малой мощности в станках и насосах
• Монтаж сигнальных цепей в пультах управления
• Замена старых наконечников при ремонте старого оборудования

Практические советы

• Выбирайте именно этот вариант, если ваш винт имеет диаметр 3–4 мм - другие размеры (например, 5 мм) потребуют другой модели
• Перед работой всегда сверьте сечение провода с заявленным - слишком толстый провод не войдёт, слишком тонкий будет болтаться внутри
• Используйте качественные опрессовочные клещи с правильной матрицей - плохая опрессовка = риск возгорания
• Проверяйте качество соединения после сборки: попробуйте слегка потянуть провод - он не должен выходить из наконечника
• Храните в сухом месте - хоть есть изоляция, длительное воздействие влаги всё равно снижает эффективность лужёного покрытия
