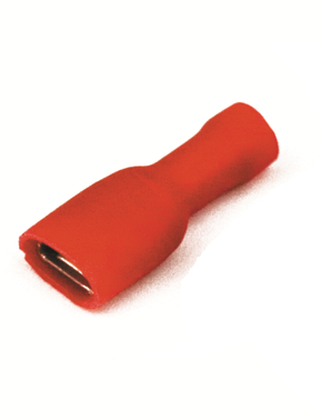

Наконечник плоский РппИм 1.5-5-0.5 красный QUADRO (100шт) полностью изолированный (розетка) - 2A05TP ДКС

Наконечник плоский полностью изолированный (розетка) 0,25-1,5 кв.мм 4,8х0,5 мм (РППИ-М) от DKC - это готовый соединительный элемент для быстрого подключения медных проводов в клеммах с гнездовым контактом. Подходит для слаботочных и силовых цепей до 600 В, особенно там, где важна надёжная изоляция и устойчивость к коррозии.

Назначение и область применения

Наконечник РППИ-М используется для оконцевания однопроволочных и многожильных медных проводов сечением от 0,25 до 1,5 мм2. Его форма «мама» позволяет легко вставлять в стандартные клеммы типа «розетка». Применяется в распределительных щитах, пультах управления, автоматике, станках, осветительных системах и других устройствах, где требуется безопасное и долговечное соединение без пайки.

Технические характеристики

• Тип: Наконечник кабельный, гильзового исполнения
• Сечение провода: 0,25–1,5 мм2
• Материал контакта: Электротехническая медь с луженым покрытием
• Материал изоляции: Поливинилхлорид (ПВХ)
• Цвет изоляции: Красный
• Размер клеммы: 4,8 × 0,5 мм
• Длина лопатки: 6 мм
• Максимальный ток: 10 А
• Напряжение: До 600 В (переменный и постоянный ток)
• Класс горючести: V0 по UL 94

Совместимость и монтаж

Наконечник РППИ-М совместим с клеммами, имеющими гнездовой контакт размером 4,8×0,5 мм - типичными для DIN-рейки, модульных устройств и многих промышленных контроллеров. Для установки зачищается провод на длину около 6 мм, он вставляется в гильзу и обжимается специальным инструментом с матрицей для изолированных наконечников. Обжим должен быть плотным, без зазоров - проверьте, что изоляция не повреждена, а медь полностью заполнена гильзу. Не используйте обычные клещи - нужен обжимной инструмент с регулировкой усилия.

Безопасность и стандарты

Изоляция выполнена из ПВХ с классом горючести V0 по UL 94 - материал самозатухающий, не распространяет пламя. Луженое покрытие меди снижает риск окисления и увеличивает срок службы в условиях повышенной влажности. Соответствует требованиям к безопасности для электрооборудования до 600 В. Не предназначено для работы в средах с агрессивными химическими веществами или температурой выше +85 C.

Преимущества

• Полностью изолированная конструкция исключает случайные замыкания и поражение током при монтаже
• Луженая медь устойчива к коррозии даже в условиях высокой влажности
• Ярко-красный цвет изоляции упрощает визуальную идентификацию фазы или полярности
• Форма «мама» обеспечивает надёжный контакт в стандартных клеммах без дополнительных креплений
• Не требует пайки - экономит время при сборке и ремонте

Ограничения применения

• Не применяется для проводов сечением более 1,5 мм2 - возможен перегрев и выход из строя
• Не рекомендован для частых механических вибраций без дополнительной фиксации
• Не подходит для внешней установки без защиты от УФ-излучения - ПВХ со временем теряет эластичность
• Запрещён монтаж в местах с температурой свыше +85 C
• Не использовать в цепях с током выше 10 А - риск оплавления изоляции

Примеры использования

• Подключение датчиков и реле в шкафах управления
• Соединение проводов в светильниках и панелях освещения
• Кабели питания для маломощных двигателей и насосов
• Электроника в пищевой и фармацевтической промышленности - благодаря устойчивости к коррозии
• Аппараты автоматизации с DIN-рейкой (например, серия Quadro от DKC)

Практические советы

• Выбирайте наконечник РППИ-М только для проводов, соответствующих заявленному сечению - отклонение даже на 0,2 мм2 снижает надёжность
• Перед обжимом проверьте, чтобы жила была зачищена точно на 6 мм - слишком длинный конец выйдет из гильзы, слишком короткий - плохо будет обжат
• Обжимайте с помощью инструмента с матрицей для изолированных наконечников - обычные клещи деформируют изоляцию
• Красный цвет часто используют для фазы L - соблюдайте цветовую маркировку в вашей системе
• Храните в сухом месте - длительное воздействие влаги может вызвать окисление контактов даже при лужении
