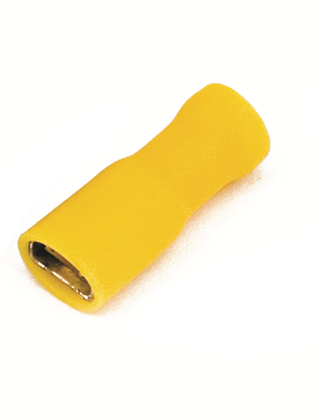

Наконечник плоский РппИм 6-7-0.8 желтый QUADRO (50шт) полностью изолированный (розетка) - 2C02TP ДКС

Наконечник плоский изолированный (розетка) 2.5–6 кв.мм 6.3×0.8 мм желтый РппИм от бренда DKC (арт. 2c02tp) предназначен для надёжного и безопасного соединения медных жил с оборудованием через типовое соединение «вилка-розетка». Подходит для сборки силовых и управляющих цепей в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Этот наконечник используется для оконцевания многожильных и одножильных медных проводов сечением 2,5–6 мм2. Он обеспечивает прочное и долговечное соединение с контактными площадками оборудования - например, с клеммами автоматических выключателей, реле, контакторов, распределительных щитов. Благодаря изолированному корпусу и форме «розетка», он идеально сочетается с соответствующими «вилочными» наконечниками, образуя быстроразъёмное соединение типа «папа-мама». Применяется в промышленном оборудовании, системах автоматизации, на конвейерах, станках и в других местах, где требуется частое подключение/отключение или защита от случайного прикосновения к токоведущим частям.

Технические характеристики

• Тип: наконечник плоский изолированный (розетка)
• Сечение кабеля: 2,5–6 мм2 - подходит для проводов средней мощности
• Размер контакта: 6,3 × 0,8 мм - совместим с большинством стандартных клеммных колодок
• Материал контакта: медь - обеспечивает высокую электропроводность и устойчивость к нагреву
• Изоляция: поливинилхлорид (ПВХ) - гибкая, устойчивая к воздействию масла, влаги и УФ-лучей
• Цвет изоляции: жёлтый - стандартизированная цветовая маркировка для удобства идентификации
• Максимальный ток: 24 А - рассчитан на работу в сетях до этого значения при нормальных температурных режимах
• Исполнение: гильзовое - позволяет плотно обжать провод без повреждения жил

Совместимость и монтаж

Наконечник плоский изолированный DKC 2c02tp имеет форму «розетки» и предназначен исключительно для соединения с аналогичным «вилочным» наконечником (например, моделью с формой «папа»). Обжим выполняется обычным обжимным инструментом с матрицей для 6,3 мм. Кабель зачищается на длину, соответствующую глубине гильзы - обычно около 8–10 мм. После обжима изоляция остаётся целостной, что исключает риск замыкания. Для надёжности рекомендуется проверить качество обжима - провод не должен свободно болтаться внутри наконечника.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к безопасности электрооборудования для низковольтных цепей. Изоляция из ПВХ обеспечивает защиту от случайного прикосновения и снижает риск возгорания. Цветовая маркировка (жёлтый) соответствует внутренним стандартам производителя DKC для облегчения визуального контроля. Серия Quadro прошла тестирование на соответствие механической прочности и термической стойкости.

Преимущества

• Удобство монтажа - можно подключать и отключать без демонтажа всей системы
• Защита от поражения током благодаря полной изоляции корпуса
• Высокая надёжность соединения благодаря медной основе и точному соответствию размеров
• Стандартизированная форма обеспечивает взаимозаменяемость с другими изделиями серии Quadro
• Упаковка по 50 штук - оптимальна для профессионального использования и минимизирует потери при работе

Ограничения применения

• Не предназначены для работы при температурах выше +85 C - материал ПВХ теряет эластичность
• Не подходят для алюминиевых проводов - требуются специализированные наконечники
• Не допускается использование в условиях постоянного погружения в жидкость - хотя изоляция водостойкая, герметизация не предусмотрена
• Не следует применять вместо клеммных зажимов в местах с вибрацией без дополнительной фиксации

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления станков
• Сборка распределительных щитов с частыми переключениями цепей
• Обустройство временных соединений на объектах с ограниченным доступом
• Замена старых наконечников в существующих установках с сохранением стандартных клемм

Практические советы

• Перед обжимом обязательно проверьте соответствие сечения провода - слишком тонкий провод может выпасть, слишком толстый - повредить гильзу
• Используйте обжимной инструмент с регулировкой усилия; некачественный обжим - основная причина отказов
• Жёлтый цвет легко заметить среди других - используйте его для сигнализационных или аварийных цепей
• Храните наконечники в сухом месте - даже ПВХ-изоляция чувствительна к длительному воздействию влаги и химикатов
• При замене убедитесь, что новый наконечник точно совпадает по размеру 6,3×0,8 мм - другие размеры не обеспечивают надёжного контакта
