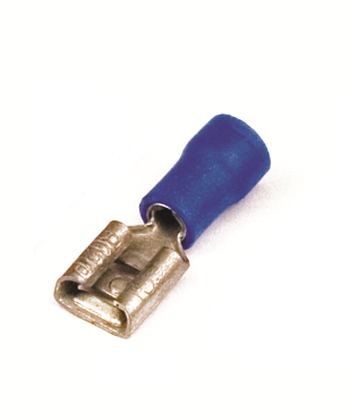

Наконечник плоский с изолированным фланцем (розетка) 1.5-2.5мм.кв. 2.8х0.8мм. - 2B00P ДКС

Наконечник кабельный плоский с изолированным фланцем (розетка) 1,5–2,5 мм2 DKC, РПИ-М - это готовый соединительный элемент для быстрого подключения медных проводов в электрических цепях. Благодаря изолированному фланцу и цветовой маркировке, он упрощает сборку, снижает риск КЗ и подходит для частых переподключений. Артикул 2b00p входит в серию Quadro от бренда DKC.

Назначение и область применения

Этот наконечник предназначен для оконцевания одножильных и многожильных медных проводов сечением 1,5–2,5 мм2. Он используется там, где требуется надёжное, но легко разъёмное соединение - например, в распределительных щитах, на клеммах автоматических выключателей, контакторах, реле, станках и конвейерах. Подходит для цепей переменного и постоянного тока до 600 В.

Технические характеристики

• Материал контакта: электротехническая медь с лужёным покрытием
• Размер контакта: 2,8 × 0,8 мм - соответствует стандартной розетке типа “мама”
• Номинальное сечение кабеля: 1,5–2,5 мм2
• Максимальный допустимый ток: 15 А
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий - указывает на рабочее напряжение до 600 В
• Тип исполнения: гильзовый наконечник с изолированным фланцем

Совместимость и монтаж

Наконечник совместим с разъёмами стандарта “быстроразъёмный” (Faston / Tabular) с размером 2,8×0,8 мм. Для установки зачищается конец провода на длину, равную глубине гильзы (обычно 9–11 мм), затем вставляется в пресс-клещи с матрицей для наконечников этого типа. После опрессовки фланец плотно прилегает к изоляции кабеля, предотвращая её повреждение. Установка требует специального инструмента - ручные клещи или пресс. Не рекомендуется использовать паяльник - это нарушает механическую прочность соединения.

Безопасность и стандарты

Лужёная поверхность контакта защищает от окисления и увеличивает срок службы в условиях повышенной влажности. Изоляция выполнена из ПВХ, устойчивого к воздействию масла, бензина и большинства бытовых химикатов. Соответствует требованиям к безопасности для электрооборудования до 600 В. Цветовая маркировка (синий) соответствует международной практике для высоких напряжений.

Преимущества

• Изолированный фланец исключает случайное замыкание на корпус или соседние выводы
• Лужёное покрытие снижает сопротивление контакта и предотвращает коррозию
• Удобство монтажа - не нужна пайка, достаточно пресса
• Цветная изоляция позволяет быстро идентифицировать тип и напряжение соединения
• Поддерживает частые отсоединения без потери качества контакта

Ограничения применения

• Не применяется для алюминиевых проводов - возможен эффект гальванической коррозии
• Не рассчитан на ток выше 15 А - превышение вызывает нагрев и деформацию
• Не предназначен для открытой прокладки вне шкафов - ПВХ не устойчив к длительному UV-излучению
• Не подходит для вибрационных сред без дополнительной фиксации - возможен самопроизвольный выход из разъёма

Примеры использования

• Подключение клемм катушек реле в панели управления
• Присоединение проводов к входным/выходным клеммам частотных преобразователей
• Соединение питания двигателей малой мощности в конвейерных системах
• Обвязка терморегуляторов и счётчиков в щитах освещения

Практические советы

• Выбирайте пресс-клещи с точной матрицей под 2,8×0,8 мм - некорректное давление приведёт к плохому контакту
• Перед установкой проверьте, что зачищенная часть провода полностью помещается в гильзу - не должно быть торчащих жил
• При использовании в помещениях с высокой влажностью дополнительно контролируйте состояние контактов каждые 6–12 месяцев
• Синий цвет изоляции - не гарантия защиты от высокого напряжения, всегда сверьтесь с документацией оборудования
• Артикул 2b00p можно комбинировать с аналогичными наконечниками других производителей, если размеры совпадают - но лучше использовать комплект от одного бренда (например, DKC Quadro) для единообразия
