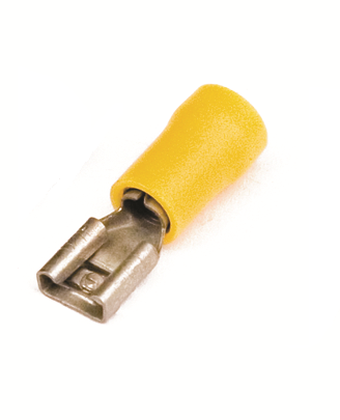

Наконечник плоский РпИм 6-5-0.8 желтый QUADRO (50шт) с изолированным фланцем (розетка) - 2C01P ДКС

Наконечник плоский с изолированным фланцем (розетка) 2.5-6 кв.мм 4.8х0.8мм желтый РПИм QUADRO, DKC предназначен для надёжного соединения медных проводов сечением 2,5–6 мм2 в распределительных щитах, пультах управления и силовых цепях. Благодаря изолированному фланцу и цветовой маркировке, этот наконечник упрощает сборку и повышает безопасность монтажа.

Назначение и область применения

Этот наконечник - тип “розетка” (мама), используется для быстрого соединения с соответствующими штыревыми контактами. Подходит для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Применяется в промышленном оборудовании: станках, конвейерах, системах автоматизации, щитах управления, где требуется частое подключение/отключение.

Технические характеристики

• Номинальное сечение кабеля: 2,5–6 мм2 - подходит для проводов средней мощности
• Размер контакта: 4,8 × 0,8 мм - совместим с стандартными быстроразъёмными разъёмами типа “мама”
• Материал контакта: электротехническая медь - обеспечивает низкое переходное сопротивление
• Лужёная поверхность - защищает от окисления и продлевает срок службы
• Материал изоляции: ПВХ - устойчив к механическим нагрузкам и воздействию масла, бензина
• Цвет изоляции: жёлтый - визуальная идентификация, соответствие цветовым стандартам
• Максимальный рабочий ток: 24 А - рассчитан на нагрузки до этого значения при нормальных условиях
• Исполнение: гильза - позволяет использовать обжимной инструмент для плотного соединения

Совместимость и монтаж

Наконечник плоский с изолированным фланцем (розетка) 2.5-6 кв.мм 4.8х0.8мм желтый РПИм QUADRO, DKC совместим с контактами стандарта “Faston” (TE Connectivity, AMP, Phoenix Contact) размером 4,8×0,8 мм. Для установки используйте обжимной инструмент с матрицей для гильз 2,5–6 мм2. Обжим должен быть равномерным - не допускайте перекоса или недостаточного давления. Изолированный фланец предотвращает случайное замыкание на корпус оборудования. Перед монтажом проверьте, что сечение провода попадает в указанный диапазон - меньшее сечение может вызвать выскальзывание, большее - повредить изоляцию.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционной прочности и теплостойкости для работы в сетях до 600 В. Материал ПВХ не распространяет горение и не содержит свинца. Гальваническое лужение снижает риск электрохимической коррозии в агрессивных средах. Серия Quadro от DKC прошла внутренние испытания на долговечность соединений.

Преимущества

• Изолированный фланец исключает риск короткого замыкания при установке в плотных щитах
• Ярко-жёлтый цвет легко отличается от других наконечников - ускоряет диагностику и обслуживание
• Лужёная медь сохраняет хорошую проводимость даже после длительной эксплуатации
• Удобна для частых подключений - не требует отверток или болтов
• Стандартный размер 4,8×0,8 мм - широкая совместимость с промышленными разъёмами

Ограничения применения

• Не применяется для алюминиевых проводов - возможен химический контакт и разрушение соединения
• Не рекомендован для внешних установок без защиты - ПВХ чувствителен к УФ-излучению и экстремальным температурам ниже -20C
• Максимальный ток 24 А - не подходит для высокомощных устройств (например, нагревательных элементов >5 кВт)
• Не предназначен для многократного демонтажа - после нескольких разъединений контакт может потерять удерживающую способность

Примеры использования

• Подключение терморегуляторов к нагревателям в промышленных печках
• Соединение датчиков и исполнительных механизмов в системах автоматизации
• Запитка двигателей малой мощности через быстроразъёмные колодки
• Обвязка модулей ПЛК в распределительных щитах
• Аппараты с частым сервисным доступом - например, тестовые стенды

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - лишняя изоляция мешает плотному контакту
• Используйте обжимной клещи с регулировкой усилия - переобжим разрушает медь, слабый обжим даёт плохой контакт
• Проверяйте посадку на контакт: он должен входить с лёгким усилием, без люфта
• При использовании в вибрационных зонах (станки, транспорт) дополнительно закрепляйте провод хомутиком
• Храните в сухом месте - влага снижает эффективность лужёного покрытия
