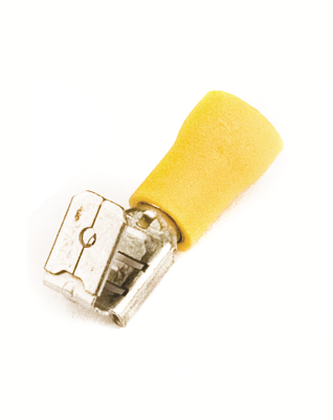

Наконечник плоский смеш. 2.5-6кв.мм отв. d6.3х0.8мм желт. (уп.50шт) DKC 2C30P ДКС

Наконечник плоский с изолирующим фланцем смешанный 2,5–6 кв.мм 6,3×0,8 мм (РПИо, QUADRO) предназначен для надёжного оконцевания медных проводов в электрических цепях переменного и постоянного тока. Бренд DKC (ДКС) предлагает эту модель как часть серии Quadro - решение для безопасного и удобного подключения в условиях повышенной нагрузки.

Назначение и область применения

Этот наконечник используется для оконцевания многожильных и одножильных медных проводов сечением от 2,5 до 6 мм2. Подходит для подключения к клеммным колодкам, разъёмам и шинам с габаритами 6,3×0,8 мм. Применяется в распределительных щитах, пультах управления, силовой аппаратуре, станках и системах автоматизации, где требуется надёжное и защищённое соединение.

Технические характеристики

• Поперечное сечение провода: 2,5–6 мм2 - позволяет работать с широким диапазоном сечений без замены наконечника;
• Размер контакта: 6,3 × 0,8 мм - соответствует стандартному размеру быстроразъёмных клемм;
• Материал контакта: электротехническая медь - обеспечивает высокую проводимость и долговечность;
• Лужёное покрытие - предотвращает окисление и улучшает контактную способность;
• Материал изоляции: ПВХ - устойчив к механическим повреждениям и воздействию масла, бензина и других агрессивных сред;
• Цвет изоляции: жёлтый - стандартизированная цветовая маркировка для быстрой идентификации;
• Максимальный рабочий ток: 24 А - рассчитан на нагрузки в типичных промышленных сетях;
• Номинальное напряжение: до 600 В - подходит для большинства промышленных и коммунальных систем;
• Исполнение: гильза с изолирующим фланцем - исключает случайное замыкание на корпус или соседние элементы.

Совместимость и монтаж

Наконечник совместим с клеммами типа “быстроразъёмные” (fast-on) с размером 6,3×0,8 мм. Для установки необходимо:

• Зачистить конец провода на длину, равную глубине гильзы (обычно 9–11 мм);
• Вставить провод в гильзу и обжать специальным инструментом с матрицей для 2,5–6 мм2;
• Убедиться, что изоляция плотно прилегает к основанию клеммы - фланец не должен выступать за её край;
• Не использовать для алюминиевых проводов - материал контакта рассчитан только на медь.

Безопасность и стандарты

Изделие соответствует требованиям к изолированным наконечникам для промышленного оборудования. Изоляция выполнена из ПВХ, который не распространяет горение и сохраняет целостность при температуре до +105 C. Фланец полностью изолирует металлическую часть от окружающих поверхностей, снижая риск пробоя и короткого замыкания.

Преимущества

• Смешанный диапазон сечений (2,5–6 мм2) - один наконечник заменяет два разных, экономя время и запасы;
• Фланец из ПВХ - исключает необходимость в дополнительной изоляции после монтажа;
• Лужёная поверхность - увеличивает срок службы в условиях влажности и перепадов температур;
• Ярко-жёлтый цвет - ускоряет визуальный контроль и диагностику в сложных сборках.

Ограничения применения

• Не применяется для алюминиевых проводов - возможен электрохимический эффект и потеря контакта;
• Не рекомендован для частых демонтажей - многократное подключение/отключение может деформировать гильзу;
• Не предназначен для внешней эксплуатации без защиты - ПВХ не имеет IP-защиты от воды и пыли;
• Не допускается использование при температурах выше +105 C - изоляция теряет прочность.

Примеры использования

• Подключение двигателей к частотным преобразователям в цехах;
• Обжим проводов в распределительных щитах с клеммными рядами;
• Сборка пультов управления на заводах и линиях автоматизации;
• Монтаж сигнализационных цепей в оборудовании с высокой плотностью компонентов.

Практические советы

• Выбирайте обжимной инструмент с регулировкой усилия - переобжим разрушает гильзу, недожим вызывает плохой контакт;
• Перед монтажом проверьте соответствие сечения провода и наконечника - даже небольшая разница влияет на надёжность;
• При использовании в вибрационных зонах (например, на станках) дополнительно закрепите провод хомутиком - это снизит нагрузку на место соединения;
• Артикулы 2c30p и *2c30p - идентичны; звёздочка указывает на вариант с упаковкой по 100 штук - выбирайте в зависимости от потребности в количестве.
