Наконечник кольцевой изолированный термоусаживаемый 6.5 мм 1.5-2.5 (НКи-т 2.5-6/НКи-т2-6) синий | 08-0039 REXANT MEET

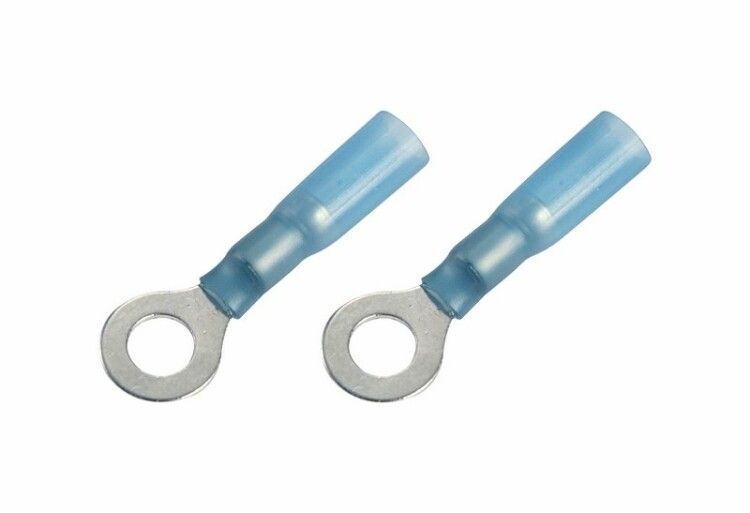

Наконечник кольцевой изолированный термоусаживаемый ø6.5 мм 1.5–2.5 мм2 (НКи-т 2.5-6 / НКи-т2-6) синий - это готовое решение для надёжного и защищённого подключения многожильных медных проводов к винтовым зажимам оборудования. Бренд Rexant предлагает этот наконечник как часть серии изделий для профессионального электромонтажа в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Наконечник кольцевой изолированный термоусаживаемый (НКи-т 2.5-6) применяется для оконцевания проводов перед подключением к болтовым или винтовым клеммам. Особенно эффективен там, где требуется частое отключение/подключение - например, на подвижном составе, станках, щитах управления, испытательных стендах. Удобен при сборке силовых цепей до 27 А.

Технические характеристики

• Диаметр отверстия: 6.5 мм - совместим с винтами M6 и аналогичными клеммами
• Сечение провода: 1.5–2.5 мм2 - оптимизирован для многожильных медных проводов
• Материал контакта: Латунь с лужёным покрытием - снижает окисление и повышает долговечность соединения
• Изоляция: Термоусаживаемая полиэтиленовая трубка с клеевым слоем - герметично запечатывает место обжима
• Цвет изоляции: Синий - стандартизированная цветовая маркировка для проводов сечением 1.5–2.5 мм2
• Максимальный ток: 27 А - при температуре +40 C и нормальных условиях эксплуатации
• Конструкция втулки: Короткая - экономит место в клеммных коробках и распределительных шкафах
• Способ монтажа: Обжимной - требует специальные пресс-клещи

Совместимость и монтаж

Наконечник кольцевой изолированный термоусаживаемый (НКи-т2-6) совместим с любыми круглыми и многожильными медными проводами указанного сечения. Для установки необходимо:

1. Зачистить конец провода на длину, соответствующую длине втулки (без повреждения жил)
2. Вставить провод в наконечник до упора
3. Произвести обжим специальными клещами - рекомендованы модели HT-301 H (арт. 12-3014), HT-301 N (арт. 12-3116), HT-301 W (арт. 12-3021)
4. Равномерно нагреть изоляцию тепловым феном или газовой горелкой до плотного усыхания вокруг провода и втулки

Не допускается обжимать наконечник до того, как будет проведено термоусаживание - это нарушит герметичность.

Безопасность и стандарты

Изделие соответствует требованиям к изолированным наконечникам для электромонтажа в промышленных условиях. Лужёное покрытие предотвращает коррозию, а термоусаживающаяся изоляция обеспечивает степень защиты IP67 в месте соединения после правильного монтажа. Применяется в соответствии с ГОСТ Р МЭК 60947-7-1 и IEC 60947-7-1.

Преимущества

• Герметизация места обжима исключает попадание влаги, пыли и химических веществ - увеличивает срок службы соединения
• Цветная изоляция упрощает визуальный контроль и соответствие стандартам маркировки
• Короткая втулка позволяет использовать наконечник в ограниченных пространствах
• Лужёная поверхность снижает переходное сопротивление и предотвращает “пригорание” контакта
• Возможность многократного демонтажа без потери качества соединения

Ограничения применения

• Не предназначены для одножильных проводов большего сечения - возможен перегрев и деформация
• Не подходят для постоянного погружения в жидкости - термоусаживание создаёт защиту, но не делает наконечник полностью водоустойчивым вне контекста соединения
• Требуют обязательного применения специализированных пресс-клещей - обычные плоскогубцы недостаточны для качественного обжима
• Не используются в цепях переменного тока выше 27 А или при температурах свыше +85 C

Примеры использования

• Подключение двигателей и датчиков на железнодорожном подвижном составе
• Монтаж клеммных соединений в пультах управления станков ЧПУ
• Сборка тестовых стендов для проверки электронных модулей
• Подключение освещения и вентиляции в помещениях с высокой влажностью (цеха, холодильники)

Практические советы

• Перед обжимом всегда проверяйте, что провод полностью вошёл в втулку - не должно быть выступающих жил
• Выбирайте термофен с регулируемой температурой - слишком высокая температура может повредить изоляцию
• При работе в условиях вибраций используйте наконечник вместе с контргайками или антивибрационными прокладками
• Для удобства хранения и транспортировки сохраняйте наконечник в оригинальной упаковке - избежите деформации изоляции
• Проверьте совпадение диаметра винта (M6) с отверстием наконечника - 6.5 мм является стандартом, но некоторые импортные клеммы имеют другие размеры
