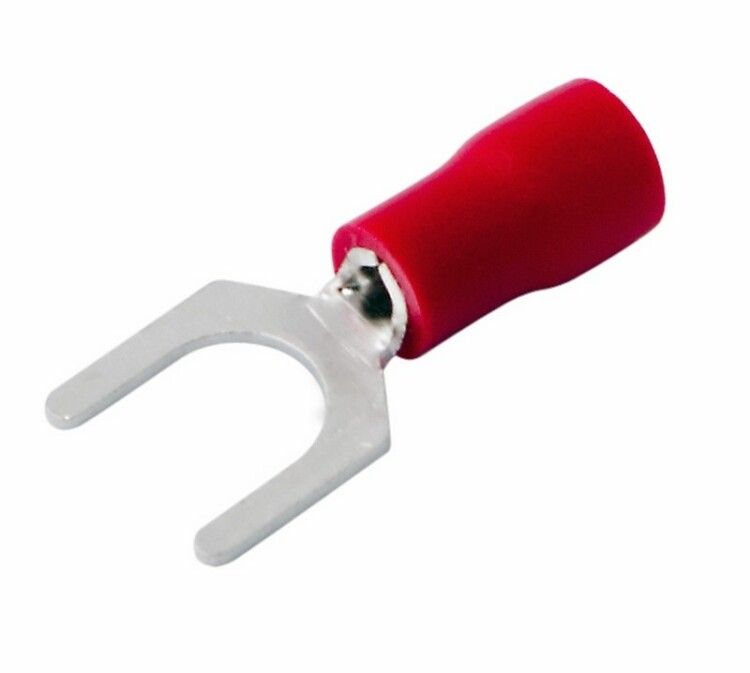

Наконечник вилочный изолированный 5.3 мм 0.5-1.5 мм² (НВи 1.5-5/НВи 1,25-5) красный | 08-0113 REXANT MEET

Наконечник вилочный изолированный 5.3 мм 0.5-1.5 мм2 (НВи 1.5-5, НВи 1.25-5, SVS1.25-5, VS1.25-5) от Rexant - это обжимной контакт для быстрого и надёжного подключения многожильных медных проводов к винтовым зажимам. Применяется там, где требуется частое отключение и переподключение - например, на станках, щитах управления или подвижном оборудовании.

Назначение и область применения

Наконечник вилочный изолированный 5.3 мм 0.5-1.5 мм2 (НВи 1.5-5, НВи 1.25-5, SVS1.25-5, VS1.25-5) предназначен для оконцевания проводов перед подключением к винтовым клеммам. Его основная задача - обеспечить прочный и долговечный контакт, который можно легко отсоединять и снова подключать без демонтажа всей системы. Подходит для оборудования, требующего регулярного обслуживания: панели управления, тестовые стенды, конвейеры, сварочные аппараты, автоматические линии.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм2
• Диаметр отверстия: 5,3 мм - совместим с винтами M3, M3,5, M4
• Материал контакта: латунь с лужёным покрытием - повышает corrosion resistance и снижает переходное сопротивление
• Изоляция: ПВХ, красного цвета - защищает от случайного замыкания и удобна для визуального различения
• Тип монтажа: обжимной - требует специальных клещей
• Максимальный допустимый ток: 19 А
• Форма гильзы: короткая - компактный профиль, подходит для плотных распределительных шкафов

Совместимость и монтаж

Наконечник вилочный изолированный 5.3 мм 0.5-1.5 мм2 (НВи 1.5-5, НВи 1.25-5, SVS1.25-5, VS1.25-5) монтируется исключительно обжимом. Обжим выполняется **по изоляции**, чтобы не повредить внутренний контакт. Для этого используются пресс-клещи с матрицей, подходящей под размер 0,5–1,5 мм2:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не используйте обычные плоскогубцы - это приведёт к плохому контакту, перегреву или разрушению изоляции. Перед обжимом убедитесь, что жила полностью вошла в гильзу, а изоляция плотно прилегает к корпусу наконечника.

Безопасность и стандарты

Изоляция выполнена из ПВХ, соответствующего требованиям к электробезопасности. Лужёное покрытие предотвращает окисление в условиях высокой влажности. Наконечник вилочный изолированный 5.3 мм 0.5-1.5 мм2 (НВи 1.5-5, НВи 1.25-5, SVS1.25-5, VS1.25-5) не имеет официальной сертификации по ГОСТ или IEC, но соответствует распространённым промышленным практикам для низковольтных цепей до 1000 В переменного тока.

Преимущества

• Удобство сервиса: можно отключить провод, просто ослабив винт - не нужно вынимать весь провод из клеммы
• Стабильный контакт благодаря лужёному слою - меньше нагрева и потерь энергии
• Изолированная конструкция исключает риск задеть соседние клеммы
• Ярко-красная изоляция упрощает идентификацию фазы или цепи
• Короткая форма гильзы экономит место в шкафах и распределительных коробках

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жилы при обжиме
• Работают только с медными проводами - несовместимы с алюминием
• Максимальный ток 19 А - не использовать в цепях выше 20 А
• Не рекомендованы для открытых улиц или помещений с постоянным воздействием масла, бензина, растворителей - ПВХ может хрупкнуть
• Запрещено применять с винтами больше М4 - диаметр отверстия 5,3 мм не гарантирует плотного прижатия

Примеры использования

• Подключение двигателя к частотному преобразователю
• Контакт между кнопкой старта и реле в пульте управления
• Электрооборудование на конвейере, где провода часто перемещаются
• Тестирование электронных плат в мастерской - быстрая замена проводов
• Системы освещения с частым обслуживанием (например, в цехах)

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - слишком длинная жила выступит и может вызвать КЗ
• Проверьте, что обжим равномерный: если изоляция треснула или металл деформировался - замените наконечник
• Для многожильных проводов слегка скрутите жилы перед вставкой - так они лучше держатся внутри гильзы
• При установке в шкафу оставляйте запас провода - вилочный наконечник не любит изгибов под острыми углами
• Храните в сухом месте - даже с лужением, длительная влага может привести к окислению контактов
