Наконечник с отверстием под винт и изолир.фaланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М5 (д.5,3 мм) (НКИ) | 2A5P-DS-PVC DKC ДКС

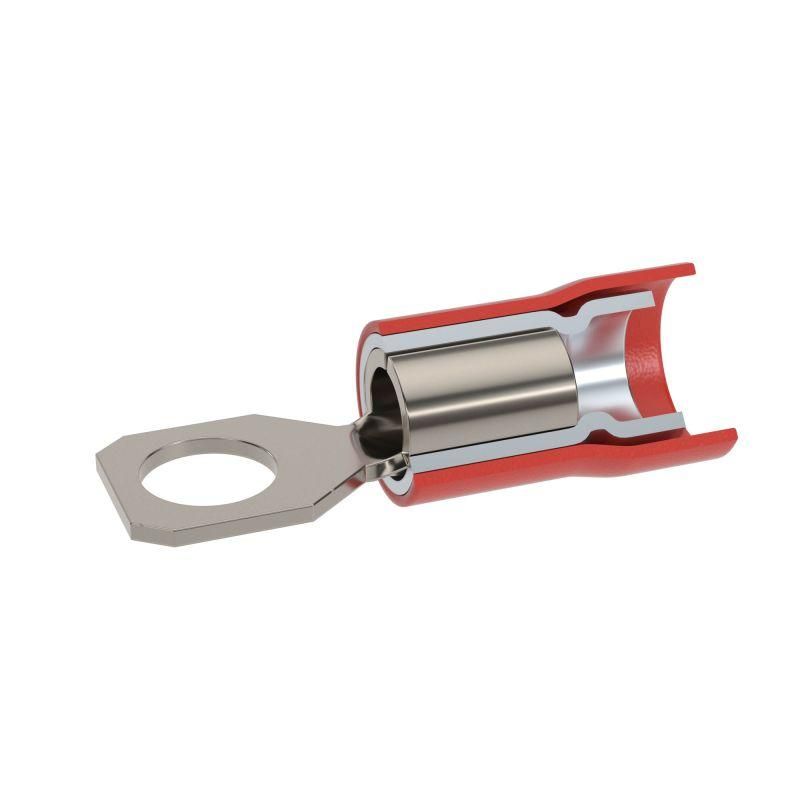

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М5 (д.5,3мм) (НКИ) от DKC предназначен для надёжного оконцевания проводов в электрических соединениях переменного и постоянного тока до 600 В. Благодаря лужённой медной гильзе и изолирующему фланцу, этот наконечник снижает риск коррозии и случайного замыкания - особенно важен для оборудования в условиях вибраций и повышенной влажности.

Назначение и область применения

Этот наконечник используется для оконцевания многопроволочных медных и алюминиевых жил сечением 0,5–1,5 мм2. Подходит для подключения к болтовым зажимам диаметром 5,3 мм (М5). Применяется в распределительных щитах, пультах управления, силовых модулях, станках, конвейерах и других устройствах, где требуется прочное и безопасное соединение. Особенно рекомендован для установки в регионах с высокой сейсмической активностью и на производствах с вибрационными нагрузками.

Технические характеристики

• Номинальное сечение кабеля: 0,5 – 1,5 мм2 (соответствует AWG 16)
• Диаметр отверстия под винт: 5,3 мм (метрическая резьба M5 / имперская 3/16 дюйма)
• Максимальный рабочий ток: 19 А
• Материал контактной части: медь марки М1, лужёная поверхность
• Материал изоляции: ПВХ пластикат, класс горючести V0 (UL 94)
• Рабочая температура изоляции: до +85 C
• Цвет изоляции: серый
• Тип гильзы: двойная, с внутренними радиальными насечками
• Способ монтажа: опрессовка специальным инструментом
• Стандарт: соответствует DIN
• Тип жил: универсальный (подходит для многожильных проводов)

Совместимость и монтаж

Наконечник совместим с любыми болтовыми клеммами стандарта M5 и диаметром отверстия 5,3 мм. Для монтажа требуется опрессовочный инструмент с матрицей под сечение 0,5–1,5 мм2. Убедитесь, что инструмент правильно выбран - недостаточно или избыточное давление снижают надёжность контакта. Гильза имеет две стенки: внешнюю - для механической защиты, внутреннюю - для плотного обжатия жилы. После опрессовки изоляция должна полностью покрывать место перехода от жилы к металлической части. Проклеенный фланец предотвращает проскальзывание изоляции при затяжке винта.

Безопасность и стандарты

• Соответствует требованиям DIN - гарантирует совместимость с европейскими комплектующими
• Изоляция соответствует стандарту UL 94, класс V0 - самозагасаемая, не распространяет пламя
• Лужёное покрытие исключает образование гальванической пары между медью и другими металлами
• Защита от натяжения - конструкция позволяет использовать в местах, где возможна механическая нагрузка на провод

Преимущества

• Двойная гильза увеличивает срок службы соединения и устойчивость к вибрациям
• Радиальные насечки внутри гильзы обеспечивают лучшую адгезию с многопроволочной жилой
• Изолирующий фланец предотвращает случайное касание винта к другим элементам цепи
• Проклеенная изоляция не сползает при затяжке винта
• Подходит для проводов с лаковой изоляцией - не требует удаления лакового слоя перед монтажом

Ограничения применения

• Не предназначены для однопроволочных (моножильных) проводов - возможен плохой контакт
• Не подходят для работы при температуре выше +85 C - изоляция теряет прочность
• Не используются в открытых наружных установках без дополнительной защиты от УФ и осадков
• Запрещено применять с винтами большего диаметра - есть риск деформации гильзы

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Соединение двигателей и частотных преобразователей на производстве
• Обвязка контроллеров и реле в системах автоматизации
• Монтаж в сейсмически активных районах - например, в больницах, школах, элеваторах
• Сборка пультов управления на заводах с вибрационным оборудованием

Практические советы

• Перед опрессовкой проверьте соответствие сечения жилы - используйте только 0,5–1,5 мм2
• Выбирайте инструмент с матрицей, помеченной как “0,5–1,5 мм2” - не применяйте универсальные клещи без точной настройки
• При использовании в условиях вибрации дополнительно закрепляйте провод хомутиком на расстоянии 5–10 см от наконечника
• Не перегревайте во время монтажа - нагрев свыше 100 C повреждает ПВХ-изоляцию
• Артикулы серии Quadro от DKC имеют одинаковые параметры - можно заменить аналогичные модели без изменения схемы
• Проверяйте цвет изоляции - серый цвет указывает на правильную версию; красный указан в описании производителя, но фактический цвет - серый
