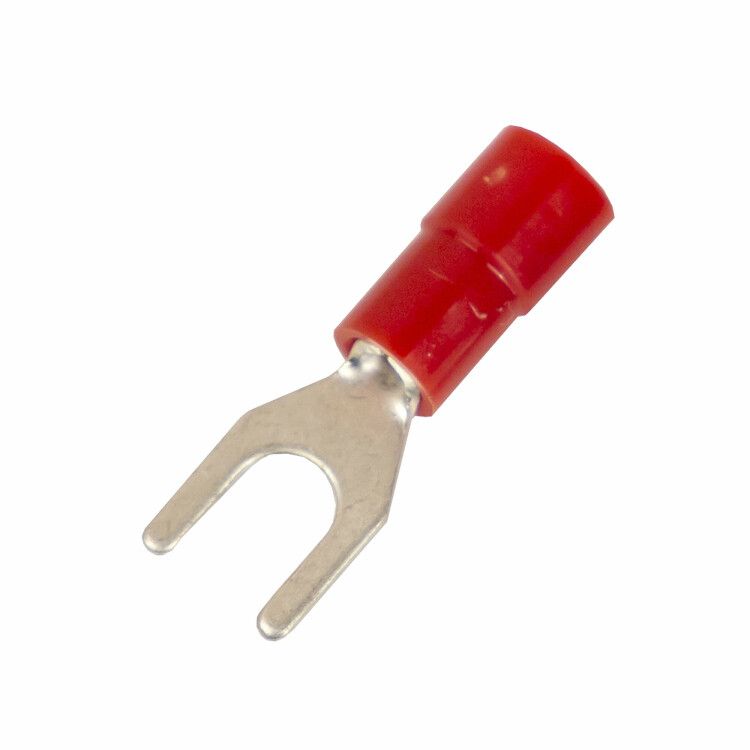

Наконечник вилочный с изолир.фланцем ПА легкий ввод жилы 0.25-1.5кв.мм М5 d5.3мм (НВИ) (уп.100шт) DKC 2A15P-EE-PA ДКС

Наконечник вилочный с изолированным фланцем полиамид, легкий ввод жилы, 0,25-1,5 кв.мм М5 (д.5,3 мм) (НВИ) от DKC предназначен для надежного оконцевания медных проводов сечением 0,5–1,5 мм2 в электрических соединениях. Благодаря изолированному фланцу и луженой меди, НВИ обеспечивает безопасную работу в условиях повышенной влажности и требует минимальных усилий при установке. Артикул 2a15p-ee-pa относится к серии Quadro.

Назначение и область применения

Наконечник вилочный с изолированным фланцем используется для создания быстроразъемных соединений между проводом и болтовым зажимом. Подходит для работы в устройствах с напряжением до 600 В переменного и постоянного тока. Применяется в распределительных щитах, пультах управления, силовых модулях, станках, конвейерах и других системах, где требуется частая замена или обслуживание соединений.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм2 (совместим с AWG 16)
• Диаметр отверстия: 5,3 мм
• Резьба: M5 (соответствует 3/16 дюйма)
• Номинальный ток: 19 А
• Материал контакта: медь М1, луженая
• Материал изоляции: полиамид PA 6.6
• Цвет изоляции: серый
• Способ монтажа: опрессовка
• Стандарт: соответствует DIN
• Изоляция фланца: да
• Проклеенный фланец: да

Совместимость и монтаж

Наконечник вилочный совместим с болтами и шпильками диаметром 5 мм. Для монтажа используйте пресс-клещи с матрицей, подходящей для сечения 0,5–1,5 мм2. Обжим выполняйте на гильзе, не затрагивая изоляцию. Убедитесь, что жила полностью вошла в гильзу - внутренние зазубрины обеспечивают механическую фиксацию. Проклеенный фланец предотвращает смещение при сборке. После опрессовки проверьте прочность соединения легким рывком.

Безопасность и стандарты

Изделие соответствует требованиям DIN и выполнено в соответствии с нормами безопасности для электроустановок. Изолированный фланец исключает риск случайного контакта с токоведущими элементами. Луженое покрытие снижает вероятность окисления и улучшает долговечность соединения. Подходит для защиты в закрытых, сухих и слегка влажных средах (класс защиты IP67 не указан - не предназначен для открытого монтажа под дождём).

Преимущества

• Удобный ввод жилы благодаря раструбной форме EasyEnter - минимизирует повреждение многопроволочных жил
• Изолированный фланец исключает необходимость в дополнительной изоляции после монтажа
• Луженая медь устойчива к коррозии, особенно важна в помещениях с высокой влажностью
• Проклеенный фланец обеспечивает герметичность и фиксацию при вибрациях
• Серый цвет изоляции позволяет легко отличать типоразмеры при массовом использовании

Ограничения применения

• Не применяется для алюминиевых жил - только для медных
• Не рассчитан на рабочее напряжение выше 600 В
• Не предназначен для внешней установки без корпуса - не имеет степени защиты IP для воздействия воды или пыли напрямую
• Не рекомендован для многократных разъединений под нагрузкой - только для сервисного обслуживания при отключенном питании

Примеры использования

• Подключение терморегуляторов к нагревательным элементам
• Запитка двигателей малой мощности через клеммы M5
• Сборка панелей управления в пищевой промышленности (благодаря устойчивости к влаге и лаковым покрытиям)
• Электрооборудование в автоматических линиях с частым доступом для диагностики

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - слишком длинная жила выйдет за пределы контакта
• Проверяйте соответствие диаметра шпильки 5,3 мм - не используйте более крупные болты, чтобы не деформировать фланец
• Для жил с лаковой изоляцией - не снимайте лак перед монтажом; он не препятствует хорошему контакту
• Храните в сухом месте - хотя изоляция полиамидная, длительное воздействие влаги может снизить адгезию клеевого слоя
• При комплектации щита группируйте одинаковые артикулы - 2a15p-ee-pa удобно сочетается с другими изделиями серии Quadro
