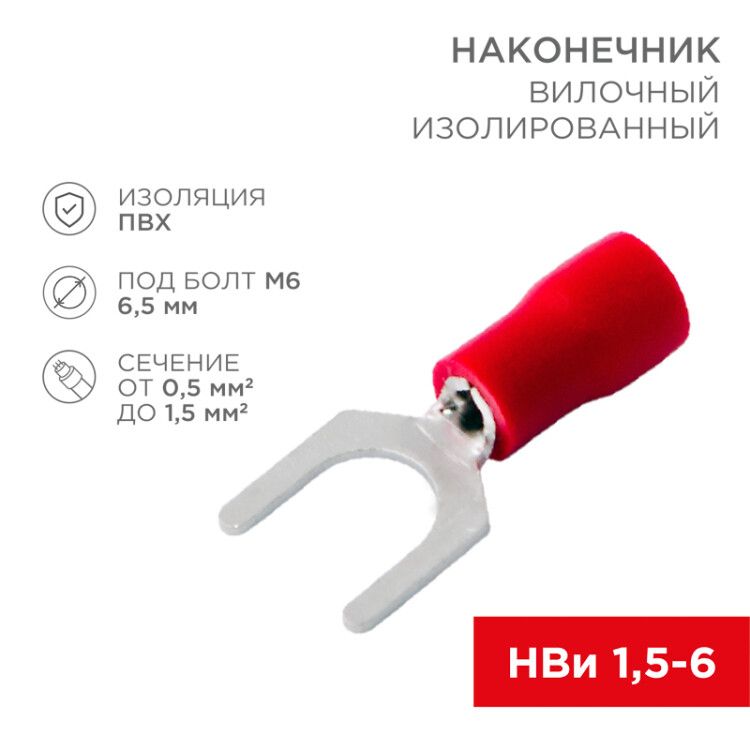

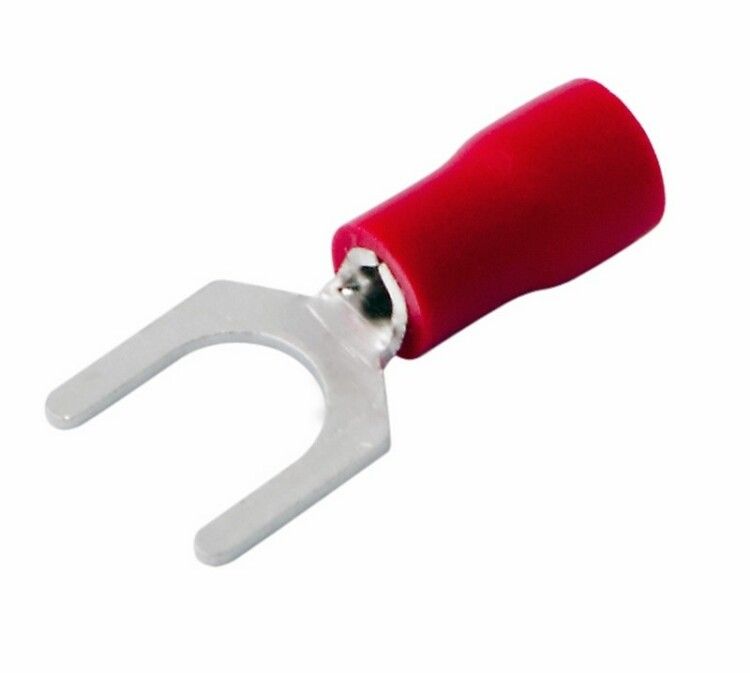

Наконечник вилочный изолированный 6.5 мм 0.5-1.5 мм² (НВи 1.5-6) красный | 08-0114 REXANT MEET

Наконечник вилочный изолированный 6.5 мм 0.5-1.5 мм2 (НВи 1.5-6) красный от Rexant - это готовый соединительный элемент для быстрого и надёжного подключения многожильных медных проводов к винтовым зажимам. Артикулы etm08-0114 и 08-0114 подходят для частых отключений, например, в мобильных установках или на оборудовании с регулярным обслуживанием.

Назначение и область применения

Наконечник вилочный изолированный 6.5 мм 0.5-1.5 мм2 (НВи 1.5-6) красный применяется для оконцевания проводов перед подключением к болтовым или винтовым клеммам. Его основная задача - обеспечить прочный и долговечный контакт, который можно легко отсоединять и переподключать без демонтажа всей системы. Подходит для оборудования, требующего частой доступности: станков, щитов управления, конвейеров, испытательных стендов, автопроизводства и систем автоматизации.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм2
• Диаметр отверстия: 6,5 мм - совместим с винтами M3–M4
• Максимальный рабочий ток: 19 А
• Материал контакта: латунь с лужёным покрытием
• Изоляция: ПВХ, цвет - красный
• Форма гильзы: короткая - снижает габариты и повышает жесткость
• Способ монтажа: обжимной
• Работает с многожильными медными проводами

Совместимость и монтаж

Наконечник вилочный изолированный 6.5 мм 0.5-1.5 мм2 (НВи 1.5-6) красный монтируется исключительно обжимом. Для качественного соединения используйте пресс-клещи, соответствующие типу изолированных наконечников:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не используйте обычные клещи или плоскогубцы - это приведёт к плохому контакту, перегреву или разрушению изоляции. Обжим выполняется поверх изоляционной части, чтобы не повредить её. Убедитесь, что провод полностью вошёл в гильзу до упора - проверьте по меткам на корпусе.

Безопасность и стандарты

Изоляция выполнена из ПВХ, устойчивого к механическим воздействиям и температуре до +80 C. Лужёное покрытие защищает латунную часть от окисления, особенно в условиях высокой влажности. Наконечник не имеет сертификата IP, но благодаря герметичному обжиму и изоляции допускает применение в помещениях с нормальной влажностью. Не рекомендуется для открытого монтажа на улице или в агрессивных средах.

Преимущества

• Удобство замены: достаточно ослабить винт, вынуть вилку и вставить новую - без отрезки провода
• Защита от случайного касания: изоляция предотвращает короткое замыкание
• Стабильный контакт: лужёная латунь снижает переходное сопротивление
• Яркая цветовая маркировка: красный цвет помогает отличить фазу или положительный потенциал
• Короткая форма гильзы: меньше места занимает в плотных распределительных шкафах

Ограничения применения

• Не предназначается для одножильных проводов - возможен разрыв жил при обжиме
• Максимальный ток 19 А - не использовать для нагрузок выше этого значения
• Не подходит для постоянного погружения в жидкости или экстремальных температур (выше +80 C)
• Запрещено использование с алюминиевыми проводами - материал контакта несовместим
• Не следует применять в цепях переменного тока свыше 500 В

Примеры использования

• Подключение двигателя к частотному преобразователю в цехе
• Электропроводка на подвижном составе (электрокары, тельферы)
• Клеммы тестового стенда, где часто меняют провода
• Соединение терморегулятора с нагревательным элементом
• Монтаж в распределительных щитах с частым техобслуживанием

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы - не больше, не меньше
• Проверяйте соответствие сечения провода: 0,5–1,5 мм2 - не более и не менее
• После обжима слегка потяните провод - он не должен выскальзывать
• Если винт в клемме слишком мал (менее M3), выберите другой наконечник - 6,5 мм не подойдёт
• Храните в сухом месте - даже с лужением, длительная влага может вызвать коррозию
• Для удобства сборки используйте одинаковые цвета: красный - фаза, синий - ноль, жёлто-зелёный - земля
