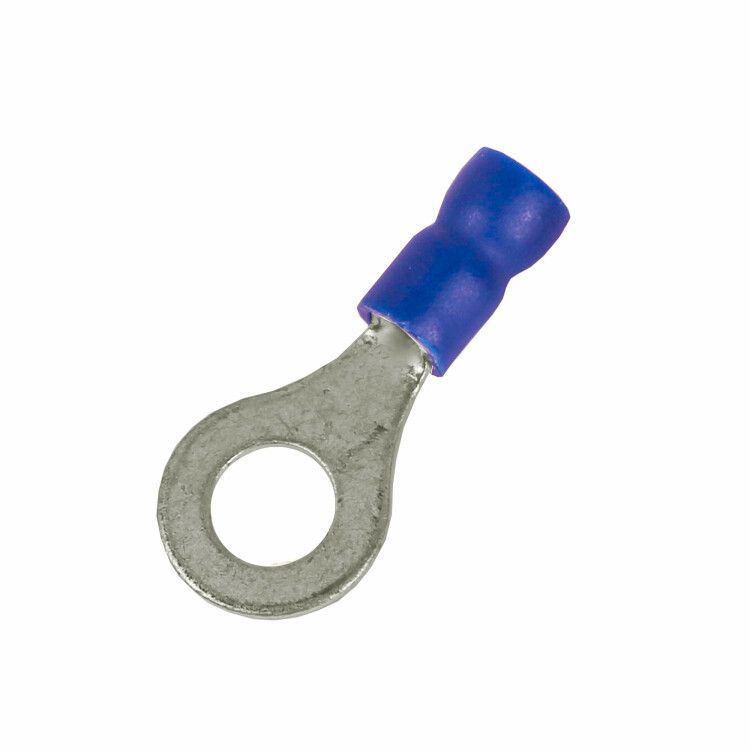

Наконечник с отверстием под винт и изолир.фaланцем ПВХ легкий ввод жилы 1.5-2.5кв.мм М5 d5.3мм (НКИ) (уп.100шт) DKC 2B5P-EE-PVC ДКС

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, легкий ввод жилы, 1,5–2,5 кв.мм М5 (д.5,3 мм) (НКИ) от DKC предназначен для надежного оконцевания медных жил в электрических соединениях с последующим креплением на болт или шпильку. Благодаря изолирующему фланцу и улучшенной форме входа, этот наконечник снижает риск повреждения жилы при монтаже и исключает случайное замыкание на корпус.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многопроволочных медных проводов сечением 1,5–2,5 мм2. Подходит для создания прочных и безопасных соединений в распределительных щитах, пультах управления, силовых цепях и оборудовании с напряжением до 600 В. Применяется там, где требуется фиксация на метиз М5 - например, на клеммниках, автоматических выключателях, контакторах и шинах. Особенно эффективен в условиях повышенной влажности или возможного воздействия внешних факторов благодаря изолирующему фланцу.

Технические характеристики

• Номинальное сечение жилы: 1,5–2,5 мм2
• Диаметр отверстия: 5,3 мм
• Размер резьбы: M5 (соответствует 3/16 дюйма)
• Номинальный ток: 27 А
• Материал контактной части: медь М1, луженая поверхность
• Материал изоляции: ПВХ пластикат, серый цвет
• Форма контактной площадки: кольцевая
• Способ монтажа: опрессовка
• Стандарт: соответствует DIN
• Классификация по AWG: 14
• Изоляция: проклеенная, герметичная

Совместимость и монтаж

Наконечник совместим с любыми медными жилами - однопроволочными и многопроволочными. Для установки требуется специальный обжимной инструмент с матрицей для сечения 1,5–2,5 мм2. Обжим выполняют на гильзе, не затрагивая изоляционный фланец. Удобная форма раструба EasyEnter позволяет легко ввести жилу даже без предварительной подготовки конца провода. После обжима изоляция плотно прилегает к проводу, предотвращая выпадение проволочек. Крепление осуществляется через отверстие диаметром 5,3 мм на болт или шпильку М5. Наконечник можно использовать в системах с лаковой изоляцией - он не повредит её при монтаже.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN, что гарантирует соответствие механической прочности, электрической проводимости и термостойкости. Изолирующий фланец предотвращает случайное касание токоведущих частей к металлическому корпусу оборудования. Луженое покрытие снижает риск окисления меди, особенно важное при работе во влажной среде. Соответствует нормам безопасности для электроустановок до 600 В.

Преимущества

• Облегченный ввод жилы благодаря раструбу EasyEnter - меньше усилий при монтаже, меньше повреждений провода
• Зазубрины внутри гильзы обеспечивают высокую плотность контакта после обжима
• Проклеенный изолирующий фланец исключает попадание влаги и пыли внутрь соединения
• Луженая медь защищена от коррозии, продлевает срок службы соединения
• Серый цвет изоляции обеспечивает хорошую видимость и удобство идентификации
• Поддерживает работу с лакированными проводами - не требует удаления изоляции перед монтажом

Ограничения применения

Не применяется для алюминиевых жил - материал гильзы рассчитан только на медь. Не рекомендован для соединений, испытывающих значительную вибрацию или динамические нагрузки без дополнительной фиксации. Не следует использовать в местах с температурой выше +85 C - ПВХ изоляция теряет эластичность. Также не подходит для подключения к клеммам с меньшим диаметром отверстия - отверстие 5,3 мм точно соответствует только М5.

Примеры использования

• Подключение выходных кабелей к автоматическим выключателям в щите управления
• Фиксация проводов питания на контакторах и тепловых реле
• Соединение проводов с шинами заземления в промышленном оборудовании
• Монтаж в станках, конвейерах, насосных станциях - там, где нужна надежность и защита от влаги

Практические советы

• Перед обжимом проверьте, чтобы жила полностью вошла в гильзу - не должно быть торчащих проволочек
• Используйте обжимной инструмент с правильным размером матрицы - некорректный обжим снижает надежность соединения
• Убедитесь, что посадочный диаметр крепежа (болта или шпильки) составляет 5,3 мм - не используйте более крупные метизы
• При сборке в закрытых корпусах учтите толщину изолирующего фланца - он занимает место вокруг отверстия
• Храните наконечники в сухом месте - хотя они защищены, длительное воздействие влаги может повлиять на клеевой слой
