Наконечник кабельный НКИ 2.5-3 с изолированным фланцем синий (100шт) - 2B3P ДКС

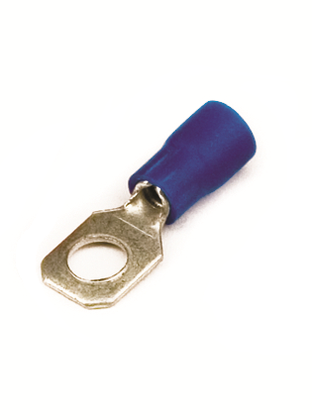

Наконечник кабельный с изолированным фланцем 1.5-2.5 кв.мм, отверстие под винт 3.7 мм, синий (уп. 100 шт.) DKC - это защищённый кабельный наконечник для надёжного соединения проводов с клеммами через винтовые зажимы. Подходит для монтажа в распределительных щитах, автоматических выключателях и оборудовании с рабочим напряжением до 600 В. Артикулы 2b3p и *2b3p относятся к серии Quadro.

Назначение и область применения

Наконечник кабельный с изолированным фланцем 1.5-2.5 кв.мм, отверстие под винт 3.7 мм, синий (уп. 100 шт.) DKC используется для оконцевания одножильных и многожильных медных проводов сечением 1,5–2,5 мм2 перед установкой в винтовые клеммы. Применяется в системах управления, силовых цепях, панелях автоматики, станках, конвейерах и других устройствах, где требуется безопасное и долговечное соединение. Изолированный фланец предотвращает случайное замыкание на корпус или соседние выводы.

Технические характеристики

• Номинальное сечение кабеля: 1,5 – 2,5 мм2
• Диаметр отверстия под винт: 3,7 мм (соответствует метрической резьбе M3,5)
• Материал гильзы: медь, лужёная поверхность
• Изоляция: поливинилхлорид (ПВХ), синего цвета
• Форма контактной площадки: кольцевая (для равномерного давления при затяжке)
• Способ монтажа: опрессовка специальным инструментом
• Стандарты: соответствие требованиям UL 94 (класс горючести V0)
• Упаковка: 100 штук в упаковке

Совместимость и монтаж

Наконечник совместим с любыми винтовыми клеммами, имеющими отверстие диаметром 3,7 мм и резьбу M3,5. Для монтажа необходим инструмент для опрессовки - клещи с матрицей под сечение 1,5–2,5 мм2. Обжим должен быть выполнен равномерно, чтобы гильза плотно охватила жилу, а изоляционный фланец остался целым. Убедитесь, что жила полностью вошла в гильзу - не допускайте выступающих проволочек. Кабели с лаковой изоляцией подходят без предварительной зачистки лакового слоя - материал гильзы пробивает его при обжиме.

Безопасность и стандарты

Наконечник кабельный с изолированным фланцем 1.5-2.5 кв.мм, отверстие под винт 3.7 мм, синий (уп. 100 шт.) DKC соответствует стандарту UL 94, класс горючести V0 - значит, он самозагасаемый и не распространяет пламя. Лужёное покрытие снижает риск окисления и повышает срок службы в условиях повышенной влажности. Изоляция выполнена из ПВХ, устойчивого к механическим воздействиям и температурным колебаниям в диапазоне от -40C до +80C.

Преимущества

• Изолированный фланец исключает риск короткого замыкания между клеммой и металлическим корпусом оборудования
• Лужёная медь обеспечивает хорошую проводимость и устойчивость к коррозии
• Зазубрины внутри гильзы усиливают механическое сцепление с жилой при обжиме
• Синий цвет изоляции позволяет легко идентифицировать сечение кабеля по цветовой маркировке
• Совместимость с лакированной изоляцией экономит время на подготовку провода

Ограничения применения

Не применяйте наконечник для кабелей сечением менее 1,5 мм2 или более 2,5 мм2 - возможна плохая фиксация или перегрев. Не используйте в цепях с напряжением выше 600 В. Не рекомендован для частых демонтажей - многократная затяжка винта может деформировать контактную площадку. Не подходит для алюминиевых проводов - материал гильзы рассчитан только на медь.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Соединение проводов с клеммами PLC-модулей
• Монтаж питания двигателей в промышленном оборудовании
• Установка в частотных преобразователях и терморегуляторах
• Работы в электрооборудовании с ограниченным пространством - благодаря компактному фланцу

Практические советы

• Перед обжимом проверьте, что жила полностью заполнена гильзу - не должно быть свободного места
• Используйте только инструмент с правильной матрицей - некорректный обжим снижает надёжность соединения
• При сборке щита ориентируйтесь на цвет: синий = 1,5–2,5 мм2 - это ускоряет диагностику
• Не затягивайте винт слишком сильно - можно повредить резьбу или треснуть изоляцию
• Храните в сухом месте - хотя есть защитное покрытие, длительное воздействие влаги может снизить эффективность
