Наконечник штыревой неизол. НШВ 1.0-8 (100шт/уп.) | 79477 КВТ

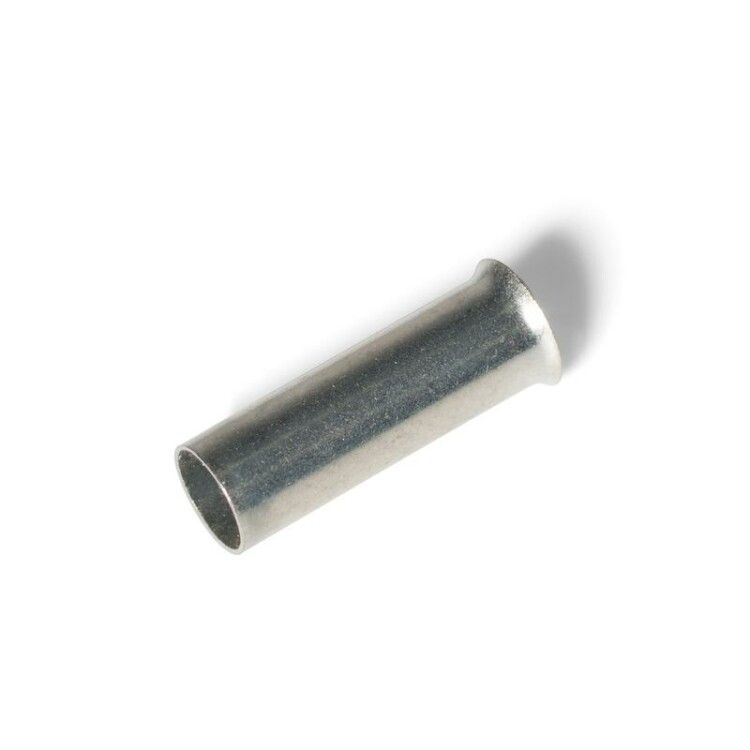

Наконечник штырьевой втулочный неизолированный НШВ 1.0-8 от бренда КВТ предназначен для надежного оконцевания многожильных медных проводов сечением 1 мм2 методом опрессовки. Артикул 79477 используется там, где требуется прочное и долговечное соединение без изоляции - например, в силовых цепях, панелях управления и оборудовании с высокими требованиями к теплостойкости.

Назначение и область применения

Наконечник штырьевой втулочный НШВ 1.0-8 преобразует гибкий многожильный провод в жесткий металлический штырь, который легко фиксируется в клеммах, зажимах и разъемах. Он применяется для создания надежных электрических соединений в условиях повышенных температур, вибраций и механических нагрузок. Особенно эффективен при работе с проводами с толстой изоляцией - например, КГ, КОГ, ПРКА, ПРКС, ПВКВ, РКГМ - благодаря отсутствию пластиковой манжеты, которая могла бы мешать заходу изоляции.

Технические характеристики

• Тип: втулочный, неизолированный
• Сечение провода: 1 мм2
• Длина втулки: 8 мм
• Наружный диаметр: 2,2 мм
• Внутренний диаметр: 1,4 мм
• Материал: медь марки М1
• Покрытие: электролитическое лужение (серебристо-серый цвет)
• Форма фланца: трубчатая
• Температурный диапазон: от –55 C до +135 C
• Номинальное напряжение: 0,69 кВ
• Количество в упаковке: 100 шт.
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник НШВ 1.0-8 совместим с любыми клеммами и зажимами, рассчитанными на штыревой контакт диаметром 2,2 мм. Для установки используется специальный пресс для опрессовки - необходимо выбрать матрицу, подходящую по размеру втулки. Жилы провода заводятся в втулку со стороны широкого раструба. Убедитесь, что все жилы полностью заполняют внутреннее пространство втулки перед опрессовкой. Можно использовать один наконечник для нескольких проводов суммарным сечением до 1 мм2 - например, два провода по 0,5 мм2. Это допустимо благодаря отсутствию ограничительной манжеты.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3424-001-59861269-2004. Луженое покрытие предотвращает окисление меди, снижает переходное сопротивление и повышает надежность контакта. Температурный диапазон от –55 C до +135 C позволяет применять наконечник в экстремальных условиях - от холодных помещений до нагретых корпусов оборудования. Напряжение 0,69 кВ обеспечивает безопасную работу в сетях до 690 В переменного тока.

Преимущества

• Высокая электропроводность благодаря материалу - медь М1
• Защита от коррозии - луженое покрытие продлевает срок службы
• Отсутствие пластиковой манжеты - удобно для толстой изоляции
• Поддержка одновременного оконцевания нескольких проводов
• Стандартные размеры - совместимость с большинством клеммных блоков

Ограничения применения

Не предназначена для одноцельного использования с одножильными проводами - они плохо фиксируются в втулке и требуют другого типа наконечника. Не следует применять в средах с постоянным воздействием агрессивных химических веществ - луд не устойчив к кислотам и щелочам. Также не рекомендуется использовать в местах с частыми ударными нагрузками без дополнительной фиксации - втулка может деформироваться при перегрузках.

Примеры использования

• Подключение проводов к клеммам автоматических выключателей и контакторов
• Соединение проводов в распределительных щитах с резиновой изоляцией (КГ, КОГ)
• Монтаж в промышленном оборудовании: станки, конвейеры, печи, системы отопления
• Электрооборудование с термостойкой изоляцией (ПРКА, ПРКС, РКГМ)
• Аппаратура, работающая в условиях низких температур - холодильные камеры, улица

Практические советы

• Перед опрессовкой проверьте, чтобы все жилы входили в втулку плотно - не должно быть свободного места
• Используйте пресс с матрицей, точно соответствующей размеру втулки (диаметр 2,2 мм)
• При соединении двух проводов - убедитесь, что их суммарное сечение не превышает 1 мм2
• Для проводов с очень толстой изоляцией (более 3–4 мм) этот наконечник - лучший выбор среди аналогов
• Храните в сухом месте - хотя лужение защищает от окисления, длительное воздействие влаги может снизить качество контакта
• Если нужна удлинённая втулка - обращайтесь к поставщику: КВТ предлагает изготовление по запросу
