Наконечник 61 039 NET-E2-1.0-8-B50 НШВИ2, крас.2 провода (50шт/упак) |61039 |Navigator 20243

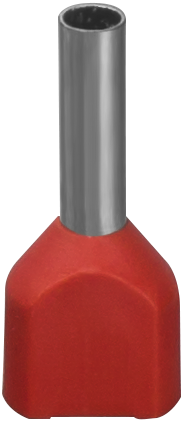

Наконечник-гильза НШВИ-2, 1.0 - 8, красный, 2 провода, 50 штук в упаковке от бренда Navigator - это изолированный двойной втулочный наконечник для надёжного оконцевания двух одножильных или многожильных медных проводов сечением 1 мм2. Применяется в распределительных щитах, пультах управления и других местах, где требуется безопасное и долговечное соединение через опрессовку.

Назначение и область применения

Наконечник-гильза НШВИ-2 предназначен для оконцевания и соединения медных проводников методом опрессовки. Подходит для работы с двумя проводами одновременно - например, при подключении пары жил к одной клемме автоматического выключателя, контактора или зажимной планки. Часто используется в электромонтаже бытовых и промышленных устройств: щитах, панелях управления, станках, системах освещения и автоматизации.

Технические характеристики

• Сечение жилы: 1 мм2 - рассчитан на провода именно этого сечения;
• Тип конструкции: двойной втулочный - две отдельные гильзы внутри одного корпуса для двух проводов;
• Длина гильзы: 8 мм - достаточна для прочной опрессовки;
• Диаметр наружный: 2,3 мм; диаметр отверстия: 2,3 мм - совпадают, что обеспечивает равномерную деформацию при обжиме;
• Материал: медь никелированная - высокая проводимость и устойчивость к коррозии;
• Защитное покрытие: лужёное - предотвращает окисление, улучшает контакт при обжиме;
• Изоляция: ПВХ, красного цвета - защищает от случайного замыкания, легко различима визуально;
• Рабочее напряжение: 380 В - соответствует стандартным сетям переменного тока;
• Степень защиты IP20 - допустимо использование только в закрытых устройствах, без доступа воды и пыли;
• Диапазон температур: от –55 C до +105 C - работает в широком температурном интервале, включая холодные помещения и нагреваемые зоны;
• Гарантия: 36 месяцев - подтверждает качество материала и производства.

Совместимость и монтаж

Наконечник-гильза НШВИ-2 совместим с любым инструментом для опрессовки, имеющим матрицу под сечение 1 мм2 и тип E2/НШВИ2. Монтаж выполняется следующим образом:

• Зачищаются два провода длиной около 8–10 мм;
• Жилы вставляются в каждую из двух гильз до упора;
• Обжимается специальным клещами - давление должно быть равномерным, чтобы не повредить изоляцию;
• Проверяется прочность соединения легким рывком - провода не должны выскальзывать.

Не используйте плоскогубцы или обычные кусачки - они не обеспечивают герметичного и надёжного контакта.

Безопасность и стандарты

Наконечник-гильза НШВИ-2 соответствует требованиям к изолированным соединениям в электроустановках до 1000 В. Сертифицирован по ГОСТ Р 50030.5.2 и IEC 60947-7-1. Цвет изоляции (красный) соответствует принятой цветовой маркировке - часто применяется для фазных проводов. IP20 исключает применение в условиях повышенной влажности, открытых площадках или на улице.

Преимущества

• Двойная конструкция экономит место в клеммах - вместо двух отдельных наконечников один элемент занимает меньше места;
• Изолированный фланец снижает риск короткого замыкания между соседними выводами;
• Лужёная поверхность уменьшает переходное сопротивление и продлевает срок службы контакта;
• Никелированная медь устойчива к механическому износу и химическому воздействию;
• Упаковка по 50 штук удобна для массового монтажа и минимизирует потери при работе.

Ограничения применения

• Подходит только для медных проводов - не использовать с алюминием;
• Не предназначена для проводов сечением больше 1 мм2 - возможен перегрев и выход из строя;
• IP20 запрещает установку во влажных средах, на улице, в пыльных цехах без защиты;
• Не рекомендуется для частых демонтажей - после нескольких обжимов изоляция может треснуть;
• Не подходит для высокочастотных или импульсных нагрузок - не проектировался для таких задач.

Примеры использования

• Подключение двух фазных проводов к одному входу автомата в распределительном щите;
• Соединение проводов от датчиков и кнопок в пульте управления станком;
• Оконцевание пары жил перед подключением к клеммнику в системе автономного освещения;
• Монтаж в щитах HVAC, где компактность и надёжность важнее количества точек подключения.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - даже 0,8 мм2 или 1,5 мм2 не подходят;
• Выбирайте инструмент с регулировкой усилия - слишком слабый обжим вызывает плохой контакт, слишком сильный - повреждает изоляцию;
• При использовании в плотных щитах ориентируйтесь на внешний диаметр 2,3 мм - он влияет на свободный проход в клеммниках;
• Храните в сухом месте - хотя изоляция ПВХ устойчива, длительное воздействие влаги может снизить адгезию;
• Артикулы 61039 и 20243 - это одна и та же продукция, просто разные номера поставщика. Убедитесь, что заказываете именно Наконечник-гильзу НШВИ-2, 1.0 - 8, красный, 2 провода, 50 штук в упаковке от Navigator.
