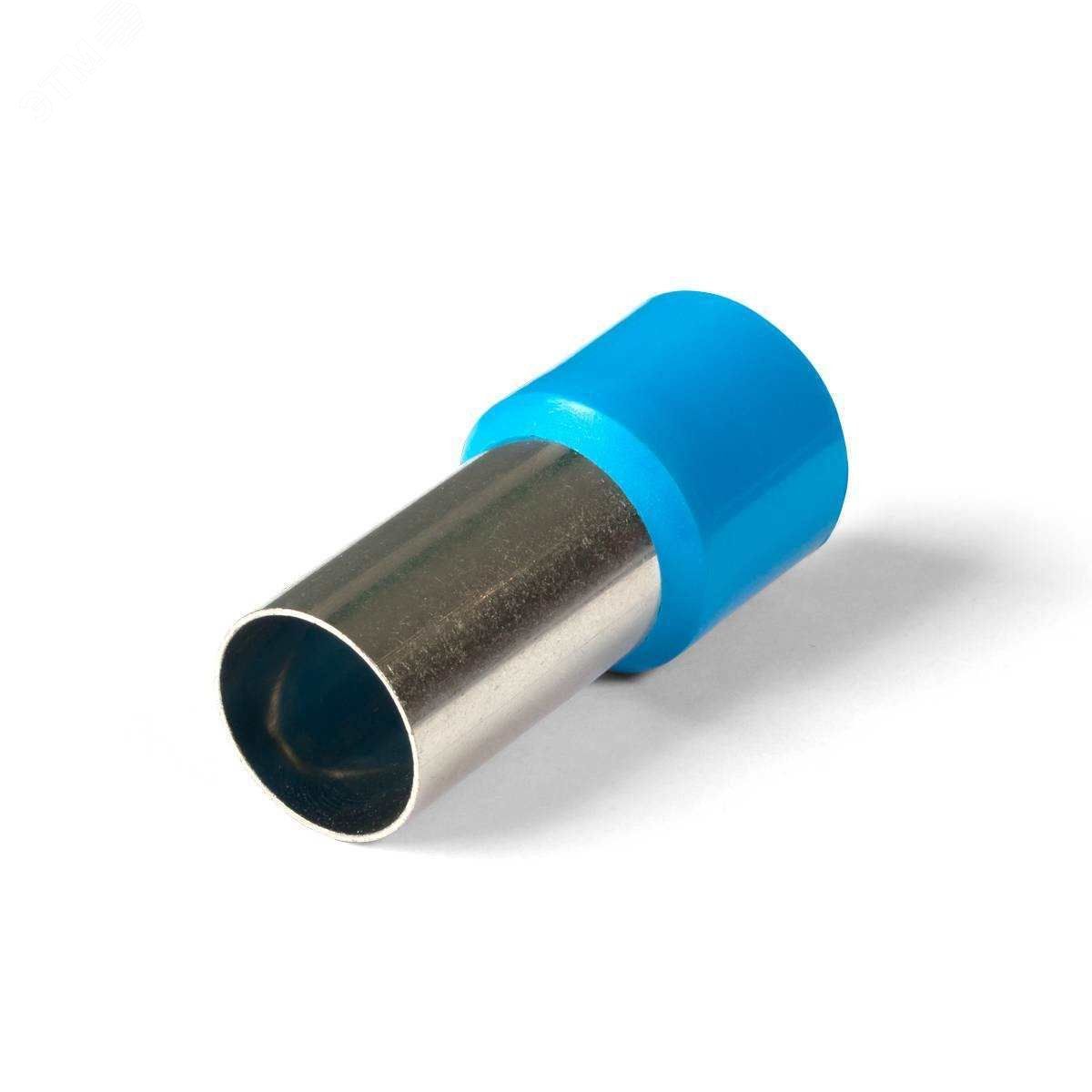

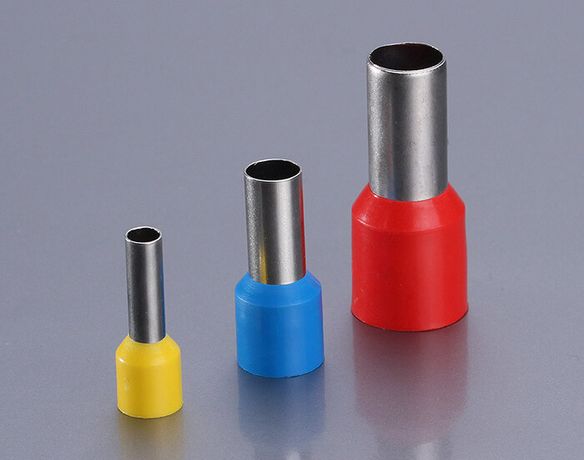

Наконечник штыревой втулочный изолированный НШВИ 0.25-8 - 79433 КВТ

Наконечник штыревой втулочный изолированный НШВИ 0.25-8 от КВТ предназначен для надёжного оконцевания гибких многопроволочных медных проводов сечением 0,25 мм2. Благодаря изолированной конструкции и лужёному контакту, он обеспечивает безопасное и долговечное соединение в слаботочном оборудовании, заменяя традиционное облуживание. Артикул 79433 соответствует серии НШВИ и используется в автоматике, панелях управления и бытовых устройствах.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 0.25-8 применяется для подготовки концов многожильных проводов к подключению на клеммы, зажимы и разъёмы. Он преобразует мягкий многопроволочный провод в жёсткий штыревой контакт, исключая выпадение отдельных жил. Подходит для монтажа в распределительных щитах, контроллерах, платах управления, осветительных системах и маломощных аппаратах с рабочим напряжением до 690 В.

Технические характеристики

• Поперечное сечение провода: 0,25 мм2
• Длина втулки: 8 мм
• Внутренний диаметр втулки: 0,75 мм - подходит для проводов с этим внешним диаметром
• Наружный диаметр изоляции: 2,26 мм
• Материал втулки: медь марки М1
• Покрытие: электролитическое лужение - улучшает пайку и защищает от окисления
• Материал изоляции: полипропилен (PP) - безгалогенный, не выделяет токсичных веществ при перегреве
• Рабочая температура: от –40 C до +105 C
• Температурная стойкость изоляции: 105 C
• Номинальное напряжение: 0,69 кВ (690 В)
• Цвет изоляции: голубой - соответствует стандарту DIN 46228-4 для сечения 0,25 мм2
• Форма фланца: трубчатая, коническая - Easy Entry
• Способ монтажа: опрессовка специальным инструментом
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник НШВИ 0.25-8 совместим с любыми клеммами, где допускается подключение одиночного провода сечением 0,25 мм2. Установка выполняется только методом опрессовки - пайка не требуется. Для качественного соединения используйте обжимной инструмент с матрицей, подходящей под размер втулки 8 мм. Изоляция не должна повреждаться при обжиме; после монтажа проверьте плотность фиксации - провод не должен свободно двигаться внутри втулки. Голубой цвет позволяет легко идентифицировать сечение среди других наконечников серии НШВИ.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена - материал не выделяет едких газов при нагреве, что важно для закрытых корпусов и помещений с людьми. Температурная стойкость до 105 C гарантирует работу в условиях повышенного тепла. Соответствие DIN 46228-4 обеспечивает унифицированную цветовую маркировку, снижающую риск ошибок при сборке. Напряжение 690 В соответствует требованиям для слаботочных цепей в бытовой и промышленной автоматике.

Преимущества

• Заменяет ручное облуживание - экономит время и исключает дефекты при пайке
• Коническая форма Easy Entry облегчает введение провода в втулку даже при плохой видимости
• Лужёное покрытие предотвращает окисление меди, продлевает срок службы контакта
• Полипропиленовая изоляция устойчива к химическим воздействиям и механическим нагрузкам
• Цветовая маркировка по DIN ускоряет выбор нужного наконечника при комплектации
• Одна деталь решает задачи защиты, фиксации и электрического контакта

Ограничения применения

Наконечник НШВИ 0.25-8 не предназначен для проводов большего сечения - использование с 0,5 мм2 и выше вызывает перегрузку втулки и риск разрушения. Не рекомендуется применять в средах с постоянным воздействием масел, растворителей или агрессивных паров - полипропилен может терять прочность. Также не подходит для высокочастотных цепей свыше 10 кГц, где требуются специальные экранированные решения. Не использовать в условиях длительного пребывания под водой - IP-класс не указан, изоляция не предназначена для герметизации.

Примеры использования

• Подключение датчиков температуры в системах HVAC
• Соединение проводов в PLC-панелях и модульных контроллерах
• Монтаж сигнальных цепей в станках с ЧПУ
• Присоединение проводов к клеммным колодкам в осветительных щитах
• Сборка печатных плат с выводами для внешних устройств

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину втулки - 8 мм. Лишняя изоляция мешает плотному контакту.
• Не используйте плоскогубцы для обжима - необходим специальный инструмент с регулируемым усилием.
• Проверяйте качество обжима: после сжатия втулка должна равномерно обхватывать провод, без трещин и перекосов.
• При работе в холоде (ниже –20 C) согрейте наконечник перед установкой - полипропилен становится хрупким.
• Храните в сухом месте, избегайте прямого UV-излучения - изоляция может потускнеть и стать менее эластичной.
• Артикул 79433 - единственный вариант для сечения 0,25 мм2 в серии НШВИ от КВТ. Не путайте с аналогами других производителей.
