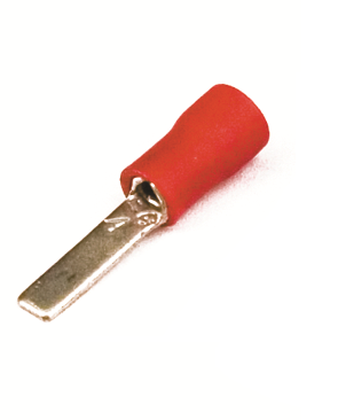

Наконечник штыревой плоский НШпИ 0.25-1.5 красный QUADRO (100шт) с изолированным фланцем - 2A11P ДКС

Наконечник штыревой плоский с изолированным фланцем 0,25–1,5 мм2, 3×12 мм от DKC (ДКС) - надёжный соединительный элемент для оконцевания медных проводов в слаботочных и силовых цепях. Артикул 2A11P соответствует стандарту DIN и предназначен для частого монтажа на болтовых зажимах с метрическим размером 12 мм.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов сечением от 0,25 до 1,5 мм2. Применяется в распределительных щитах, пультах управления, автоматике, станках и других устройствах, где требуется прочное и защищённое соединение. Подходит для работы в цепях переменного и постоянного тока до 600 В.

Технические характеристики

• Форма контакта: штыревая плоская
• Номинальное сечение провода: 0,25–1,5 мм2
• Размер болта: M12
• Длина штыря: 12 мм
• Материал контакта: электротехническая медь
• Покрытие: лужёное (защита от окисления)
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Максимальный допустимый ток: 19 А
• Стандарт: соответствие DIN

Совместимость и монтаж

Наконечник совместим с болтовыми зажимами диаметром 12 мм. Для установки используйте обжимные клещи с матрицей, подходящей для штыревых наконечников сечением 0,25–1,5 мм2. Обжим должен быть плотным - без зазоров между жилой и трубкой наконечника. Изолированный фланец предотвращает случайное замыкание на корпус или соседние элементы. Учитывайте, что наконечник не подходит для алюминиевых проводов - он рассчитан исключительно на медь.

Безопасность и стандарты

Соответствует требованиям стандарта DIN, что гарантирует механическую устойчивость и электрическую безопасность. Лужёная поверхность снижает риск окисления и повышает долговечность соединения. Изоляция из ПВХ выдерживает температуры от -40 C до +80 C и не распространяет горение. Гарантирует безопасную работу в условиях повышенной влажности и пыли.

Преимущества

• Изолированный фланец исключает риск короткого замыкания при монтаже в плотном пространстве
• Лужёное покрытие увеличивает срок службы контакта в агрессивной среде
• Чётко очерченная цветовая маркировка (красный) позволяет быстро определить сечение провода
• Удобная форма штыря обеспечивает надёжное крепление в зажимах даже при вибрациях
• Поддерживает совместимость с лаковой изоляцией проводов - не требует удаления лакового слоя перед обжимом

Ограничения применения

• Не применяется для алюминиевых или комбинированных проводов - только для медных жил
• Максимальный ток 19 А - не подходит для мощных нагрузок выше этого значения
• Изоляция из ПВХ не рекомендована для длительной эксплуатации при температуре свыше +80 C
• Не предназначен для использования в открытых наружных установках без дополнительной защиты от УФ-излучения и осадков

Примеры использования

• Подключение терморегуляторов и контроллеров в системах отопления
• Соединение проводов в панелях управления станков ЧПУ
• Завершение кабелей в распределительных щитах бытовой и промышленной автоматики
• Монтаж сигнальных цепей в пищевой и фармацевтической промышленности

Практические советы

• Перед обжимом проверьте, чтобы жила полностью вошла в трубку наконечника - не должно быть торчащих проволочек
• Используйте только специализированные обжимные инструменты; обычные плоскогубцы могут повредить контакт или вызвать плохой контакт
• При использовании в вибрирующих системах дополнительно закрепите провод хомутиком рядом с наконечником
• Артикул 2A11P легко найти в каталогах DKC (ДКС) по цвету (красный) и размеру болта (M12)
• Для комплектации больших партий - выбирайте серию Quadro, она обеспечивает единый стиль и совместимость с другими элементами системы
